Кварцевая многоступенчатая четвертьволновая пластина

• Расчетная длина волны: 266 нм-1550 нм опционально
• Фазовая задержка δ = (2m+1)π/2, m — натуральное число
• Часто используется для преобразования света с линейной поляризацией в свет с круговой поляризацией.
• Установлено и удалено дополнительно

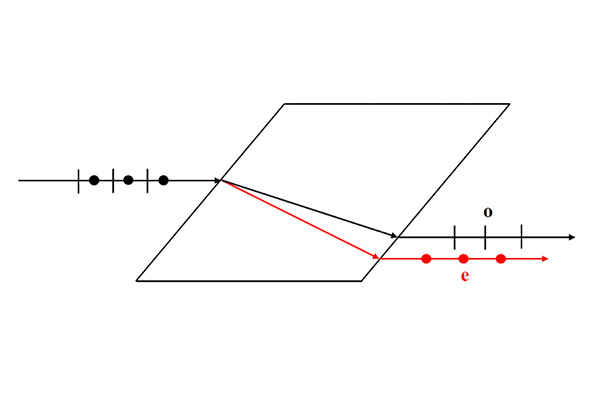

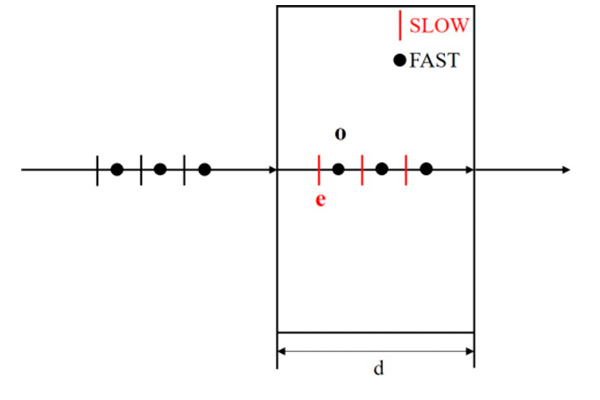

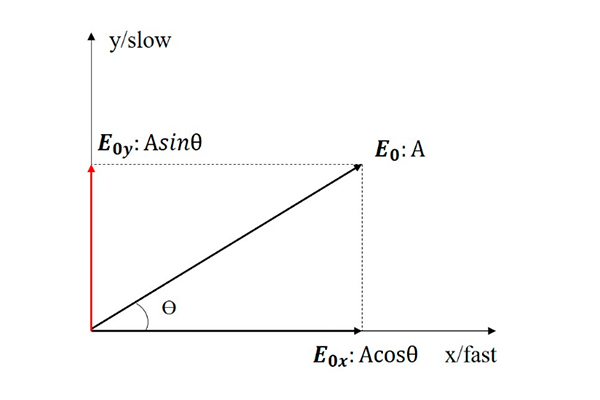

     Кварцевая многокаскадная четвертьволновая пластина LBTEK изготовлена ​​из цельного куска кварцевого кристалла, толстого и простого в изготовлении. Когда пучок линейно поляризованного света падает вертикально на волновую пластину, изготовленную из одноосного кристалла, он разлагается в волновой пластине на o-свет и e-свет, которые распространяются в исходном направлении, но направления колебаний перпендикулярны друг другу, и соответствующие показатели преломления равны no и ne. Поскольку два вида света имеют разные скорости в кристалле, фазовая задержка после прохождения волновой пластины толщиной d равна δ = (2π/λ)|no-ne|d. Где |no-ne|d — разность оптических путей, разность оптических путей, создаваемая четвертьволновой пластинкой, равна (2m+1)λ/4, фазовая задержка δ=(2m+1)π/2, а m является неотрицательным целым числом, m многокаскадной четвертьволновой пластины не равно 0, а толщина определяется порядком m. По сравнению с четвертьволновой пластинкой нулевого порядка, когда свет проходит через четвертьволновую пластину множественного порядка, возникает дополнительная полная фазовая задержка m, которая более чувствительна к длине волны. Кварцевые многокаскадные четвертьволновые пластины LBTEK часто используются для преобразования света с линейной поляризацией в свет с круговой поляризацией. LBTEK продает как смонтированные, так и не смонтированные многоступенчатые волновые пластины. Механический корпус смонтированной волновой пластины не является съемным для удобства использования. Кроме того, LBTEK также предлагает кварцевые волновые пластины истинного нулевого порядка и кварцевые волновые пластины нулевого порядка, на которые меньше влияет сдвиг длины волны, угол падения и температура. В дополнение к стандартным кварцевым многокаскадным четвертьволновым пластинам, LBTEK также предоставляет различные индивидуальные услуги, включая индивидуальные специальные размеры, расчетные длины волн и фазовую задержку. Для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки.

Общие параметры

 Кварцевая многоступенчатая четвертьволновая пластина с креплением.

• Материал оптического элемента: кварцевый кристалл
• Расчетная длина волны: 266 нм-1550 нм опционально
• Крепления в стандартных тубусах объективов SM1

Кварцевые четвертьволновые пластины LBTEK обычно используются для преобразования света с линейной поляризацией в свет с круговой поляризацией. По сравнению с четвертьволновой пластинкой нулевого порядка, при прохождении света через многокаскадную четвертьволновую пластинку возникают дополнительные m полных фазовых задержек. При установленной кварцевой многокаскадной четвертьволновой пластинке ее механическая оболочка не снимается. Модель продукта, длина волны дизайна и другие параметры выгравированы на поверхности корпуса, что удобно для пользователей, чтобы быстро идентифицировать и использовать.

Все характеристики можно посмотреть в файле:

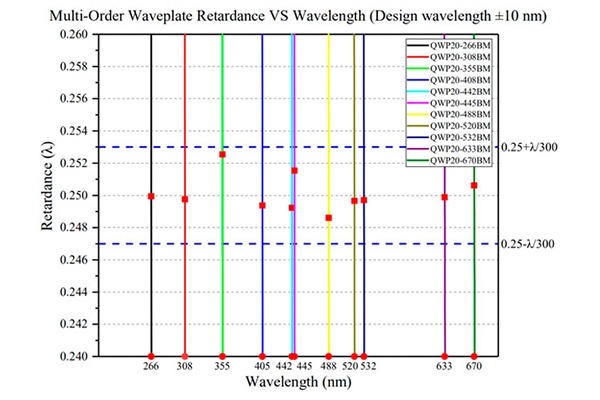

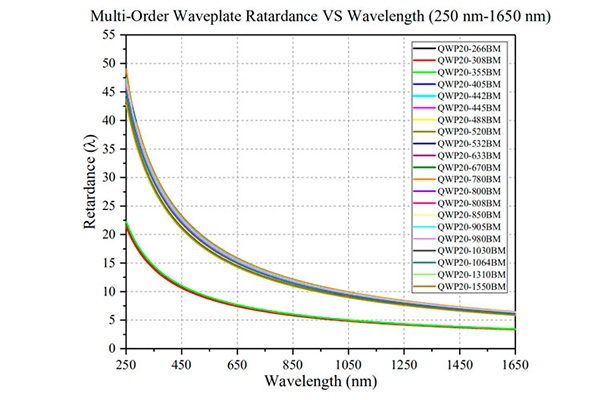

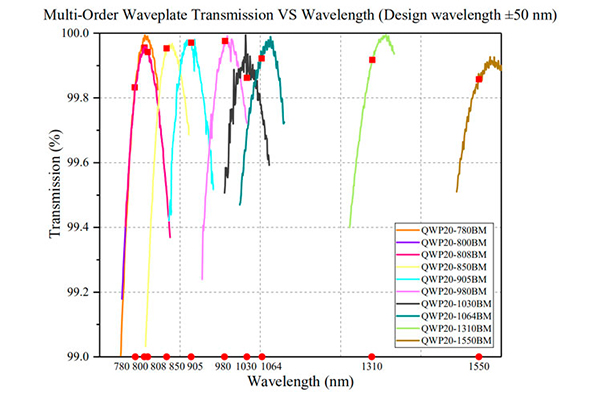

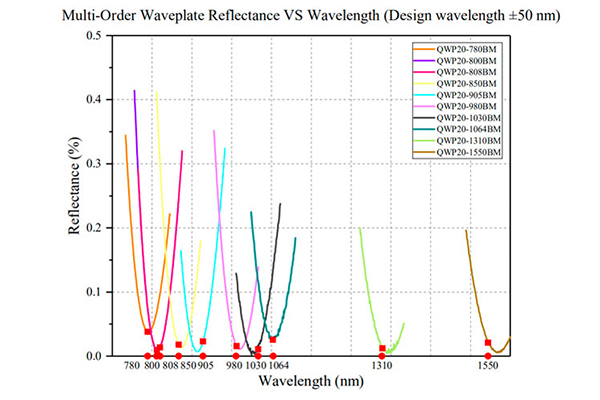

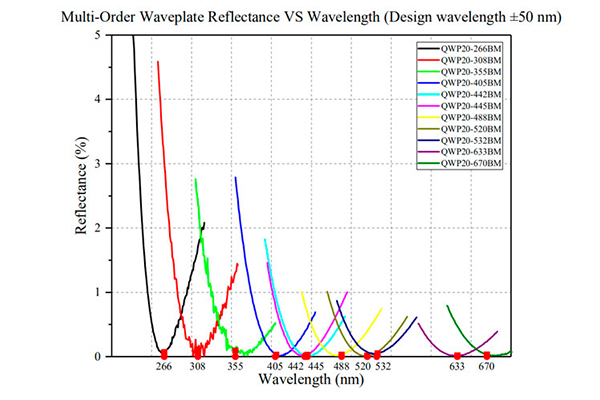

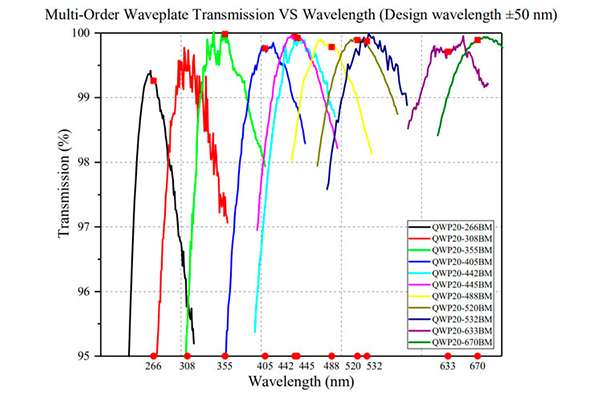

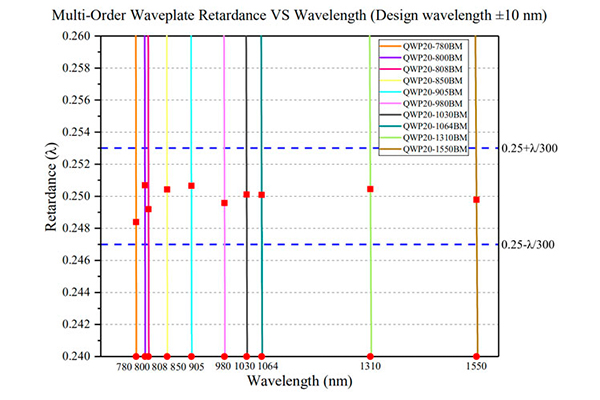

График:

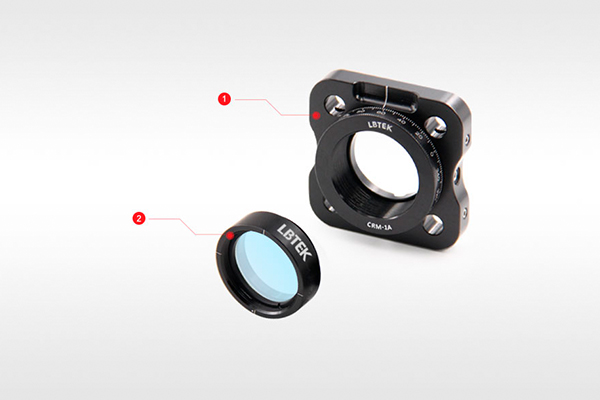

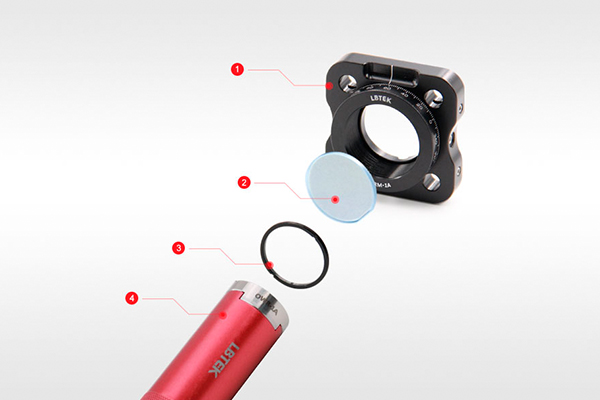

Схема установки:

Чертежи:
