Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 6,1 мм |
Радиус кривизны -52,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 350 нм-2,0 мкм |
|
Фокусное расстояние -50,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние -50,8 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1) |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов) |
- Оптический материал: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
- Применение: визуализация, расширитель луча или уменьшение луча
Обе стороны двояковогнутой линзы вогнуты и имеют одинаковый радиус кривизны. Двояковогнутая линза с отрицательным фокусным расстоянием часто используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (уменьшения) изображения. N-BK7 является наиболее распространенным материалом для линз, и LBTEK использует N-BK7 для изготовления различных линз, в основном для видимого света и ближнего инфракрасного диапазона. В дополнение к двояковогнутой линзе N-BK7 компания LBTEK также предлагает двояковогнутую линзу N-SF11, которая часто используется для изготовления линз с меньшим фокусным расстоянием из-за меньшего числа Аббе. LBTEK предлагает двояковогнутые линзы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Рабочая длина волны 350 нм-2000 нм |
|
Допуск на фокусное расстояние ±1% |
Расчетная длина волны 587,6 нм |
|
Чистота поверхности (царапины/ямки) 40/20 |
Изогнутая апертура 3 |
|
Поверхностная локальная апертура 0,5 |
Эксцентриситет ≤3 угловых минуты |
Двояковогнутая линза, N-BK7, без покрытия: 350 нм – 2,0 мкм
- Материал подложки: N-BK7
- Рабочая длина волны: 350-2000 нм
- Применение: Визуализация, расширение луча
- Предварительно установленный механический корпус
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Двояковогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Двояковогнутая линза, N-BK7, без покрытия: 350 нм–2,0 мкм, без крепления
- Материал подложки: N-BK7
- Применение: Визуализация, расширение луча
- Рабочая длина волны: 350-2000 нм
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Двояковогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 6,1 мм |
Радиус кривизны -52,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 350 нм-2,0 мкм |
|
Фокусное расстояние -50,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние -50,8 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1) |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов) |

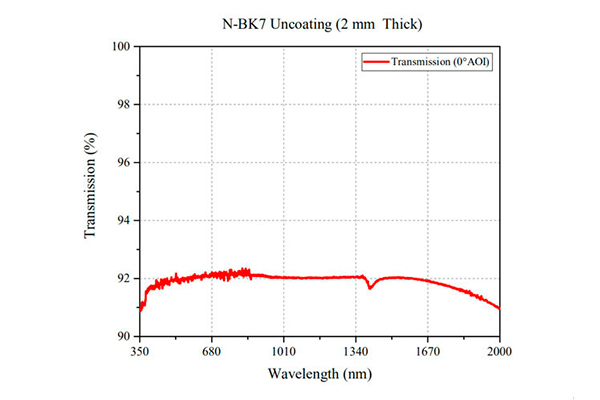

График:
Схема установки:
Чертежи:
