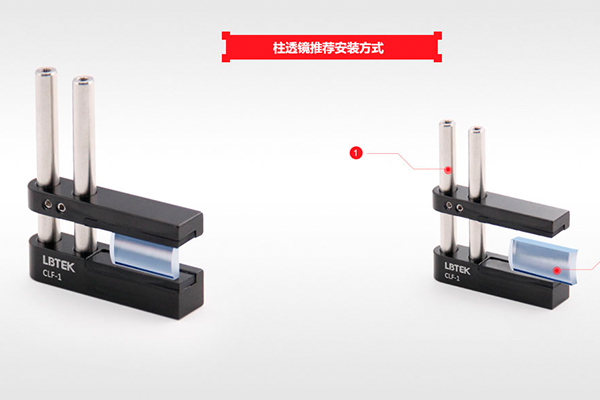

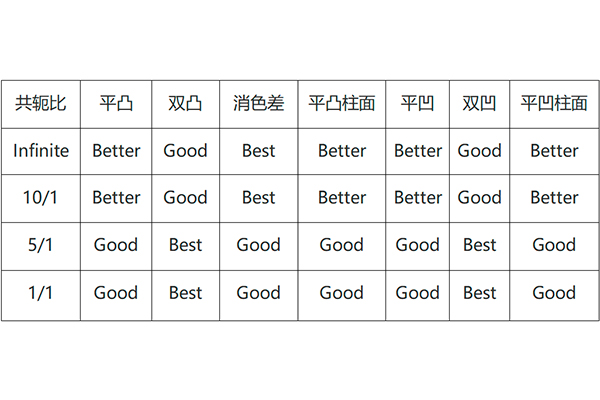

Плоско-вогнутая цилиндрическая линза, N-BK7, без покрытия: 350 нм-2,0 мкм

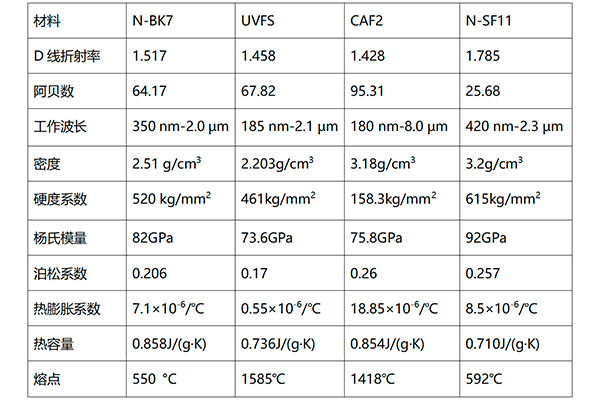

Материал оптического элемента

N-BK7

Размер

H x L = 4,0 мм x 6,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,1 мм

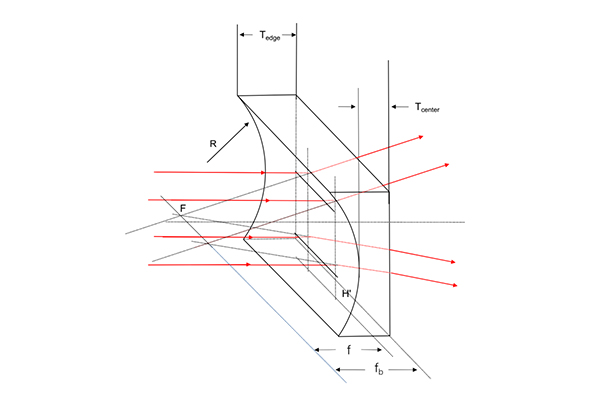

Толщина края

3,2 мм

Радиус кривизны

-2,0 мм

Расчетная длина волны

587,6 нм

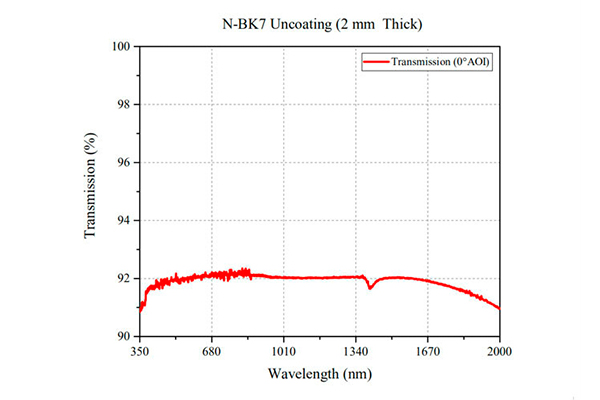

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-3,9 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-5,2 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 6,0 мм x 8,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,7 мм

Радиус кривизны

-3,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-6,4 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-7,7 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 7,0 мм x 14,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,2 мм

Толщина края

3,4 мм

Радиус кривизны

-4,0 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-7,7 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-9,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 10,0 мм x 12,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

4,2 мм

Радиус кривизны

-6,6 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-12,7 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-14,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 15,0 мм x 30,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

5,2 мм

Радиус кривизны

-10,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-20,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-21,3 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,0 мм

Допуск по толщине центра

±0,2 мм

Толщина края

6,8 мм

Радиус кривизны

-25,8 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-50,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-51,3 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L = 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,2 мм

Толщина края

5,1 мм

Радиус кривизны

-51,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

-100,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-102,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)
