- Оптический материал: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
- Области применения: визуализация, однонаправленная коллимация луча, формирование луча
Плоско-вогнутые цилиндрические линзы имеют плоскую поверхность с одной стороны и цилиндрическую поверхность с другой и имеют отрицательное фокусное расстояние. В отличие от сферических линз, цилиндрические линзы действуют на луч только в одном направлении. Цилиндрические линзы обычно используются для формирования луча, и типичные приложения включают коллимацию и циркуляризацию выходных лучей лазерных диодов с группами двойных цилиндрических линз. Для уменьшения сферической аберрации используется плосковогнутая цилиндрическая линза, которая рассеивает коллимированный пучок в пятно, причем пучок должен падать на поверхность линзы. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предлагает плоско-вогнутые цилиндрические линзы без покрытия и три линзы с просветляющим покрытием: 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Изогнутая апертура 3 |
|
Продольная локальная апертура 0,5 |
Локальная апертура по высоте 0,5 |
|
Допуск на фокусное расстояние ±1% |
Эксцентриситет ≤5 угловых минут |
|
Расчетная длина волны 587,6 нм |
Чистота поверхности (царапины/ямки) 60/40 |
Плоско-вогнутая цилиндрическая линза, N-BK7, просветляющее покрытие: 1100–1650 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
В отличие от сферических линз, которые воздействуют на луч только в одном направлении, плосковогнутые цилиндрические линзы LBTEK идеально подходят для одномерного увеличения. Типичные области применения включают коллимацию групп бинокулярных линз и циркуляризацию выходных лучей лазерных диодов. Для уменьшения сферической аберрации при использовании плосковогнутой цилиндрической линзы для рассеивания коллимированного луча в пятно пучок должен падать на поверхность линзы, при коллимации источника света пучок должен падать на линзу.
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 8,0 мм, высота 6,0 мм, фокусное расстояние -6,4 мм, просветляющее покрытие 1100–1650 нм
|
Материал оптического элемента N-BK7 |
Размер H x L = 6,0 мм x 8,0 мм |
|
Размерный допуск +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 3,7 мм |
Радиус кривизны -3,3 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 1100 нм-1650 нм |
|
Фокусное расстояние -6,4 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние -7,7 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Продольная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Локальная апертура по высоте 0,5 |
Эксцентриситет ≤5 угловых минут |

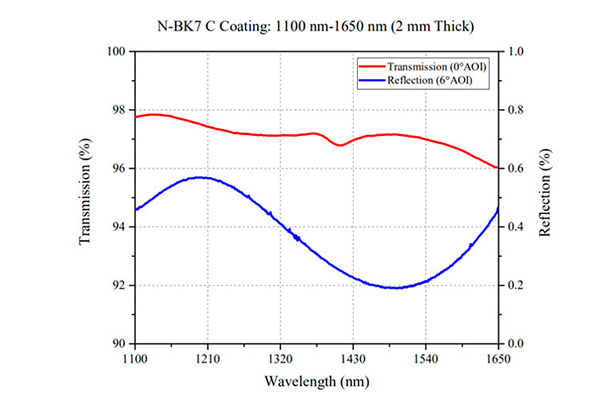

График:

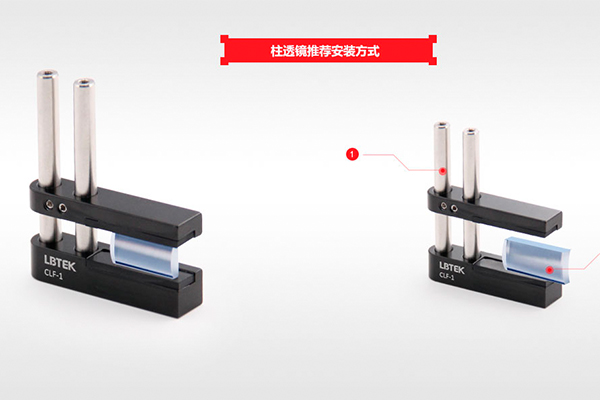

Схема установки:

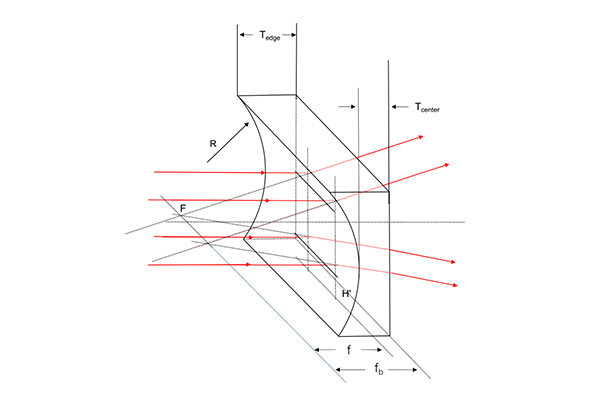

Чертежи:
