Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|

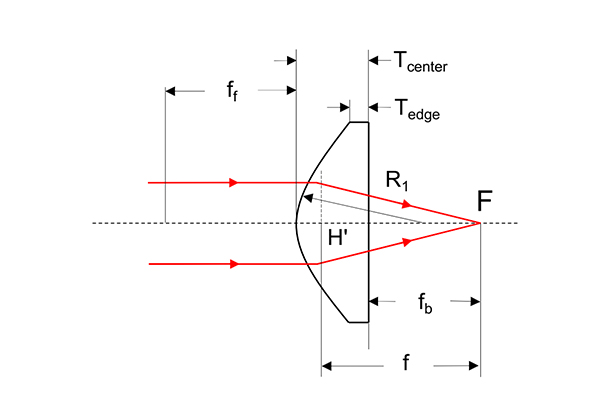

Центральная толщина 7,5 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 17,4 мм |
|
Расчетная длина волны 587,6 нм |

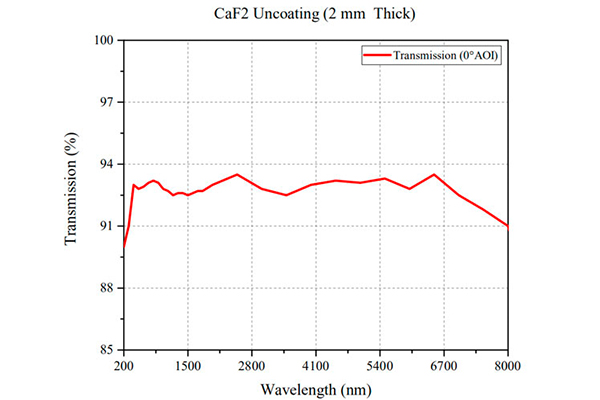

Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 40,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 34,7 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |

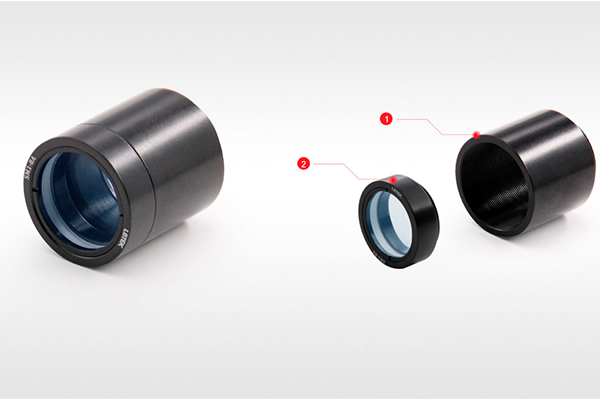

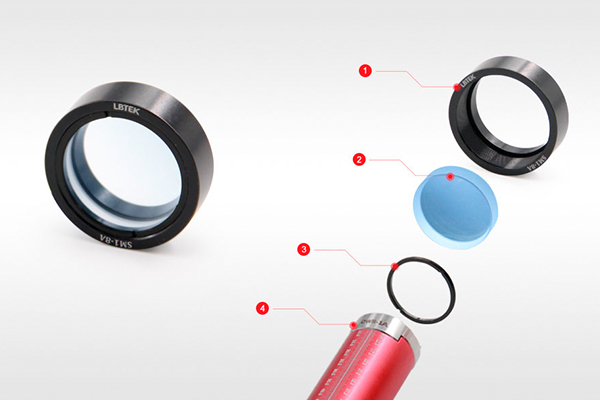

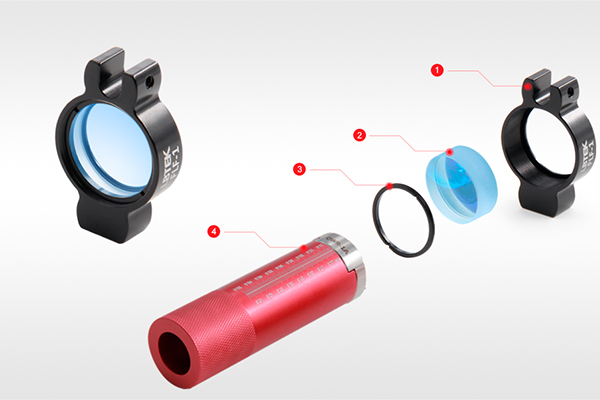

Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 6,1 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 21,7 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 50,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 45,7 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 4,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 32,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 75,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 71,8 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 3,9 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 43,4 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 100,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 97,3 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 3,3 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 65,1 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 150,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 147,7 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,9 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 86,8 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 200,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 198,0 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,7 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 108,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 250,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 248,1 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 1,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,0 мм |
Радиус кривизны 130,2 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 300,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 298,9 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,4 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 216,9 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 500,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 498,3 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 325,4 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 750,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 748,4 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Материал оптического элемента CaF2 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 433,9 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-8,0 мкм |
|
Фокусное расстояние 1000,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 998,5 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
