Материал оптического элемента N-BK7 |
Размер H x L= 4,0 мм x 6,0 мм |
|
Размерный допуск +0,0/-0,1 мм |
Чистая апертура 90% |
|
Центральная толщина 2,8 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 3,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 1100 нм-1650 нм |
|
Фокусное расстояние 5,8 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 4,0 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Продольная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Локальная апертура по высоте 0,5 |
Эксцентриситет ≤5 угловых минут |
- Оптический материал: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)

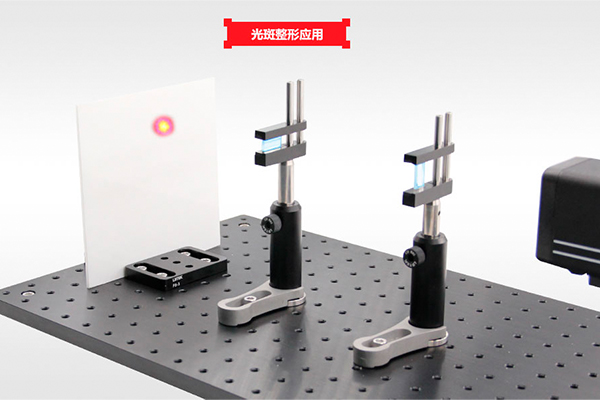

- Области применения: визуализация, однонаправленная коллимация луча, формирование луча

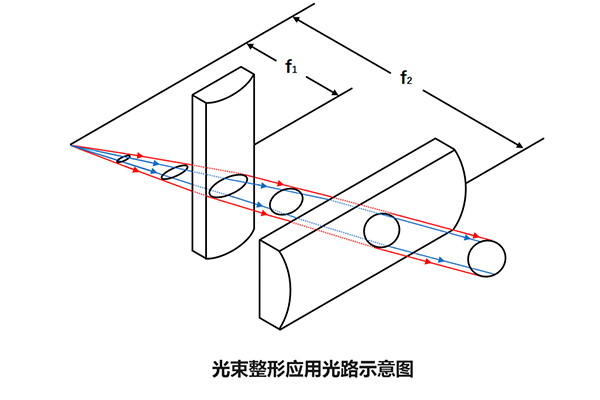

Плосковыпуклые цилиндрические линзы имеют плоскую поверхность с одной стороны и цилиндрическую поверхность с другой и имеют положительное фокусное расстояние. В отличие от сферических линз, цилиндрические линзы действуют на луч только в одном направлении. Цилиндрические линзы обычно используются для формирования луча, и типичные приложения включают коллимацию и циркуляризацию выходных лучей лазерных диодов с группами двойных цилиндрических линз. Для уменьшения сферической аберрации при использовании плосковыпуклой цилиндрической линзы для фокусировки коллимированного луча в линию пучок должен падать на поверхность линзы, при коллимации линейного источника света пучок должен падать на плоскость объектива. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предлагает плосковыпуклые цилиндрические линзы без покрытия и три линзы с просветляющим покрытием: 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Изогнутая апертура 3 |
|
Допуск на фокусное расстояние ±1% |
Продольная локальная апертура 0,5 |
|
Локальная апертура по высоте 0,5 |
Расчетная длина волны 587,6 нм |
|
Эксцентриситет ≤5 угловых минут |
Чистота поверхности (царапины/ямки) 60/40 |
Плоско-выпуклая цилиндрическая линза, N-BK7, просветляющее покрытие: 1100–1650 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
В отличие от сферических линз, которые воздействуют на луч только в одном направлении, плосковыпуклые цилиндрические линзы LBTEK идеально подходят для приложений с одномерным увеличением. Типичные области применения включают коллимацию групп бинокулярных линз и циркуляризацию выходных лучей лазерных диодов. Для уменьшения сферической аберрации при использовании плосковыпуклой цилиндрической линзы для фокусировки коллимированного луча в линию пучок должен падать на поверхность линзы, при коллимации линейного источника света пучок должен падать на плоскость объектива.

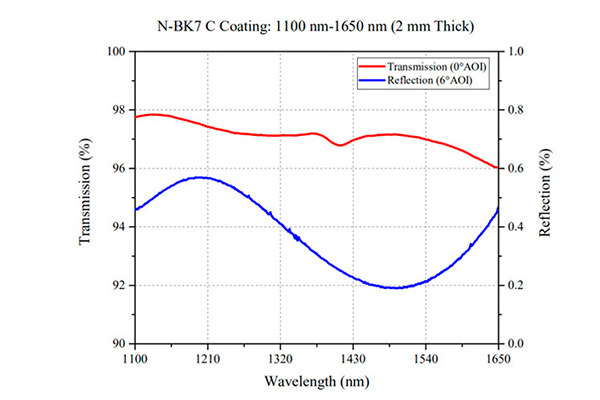

График:

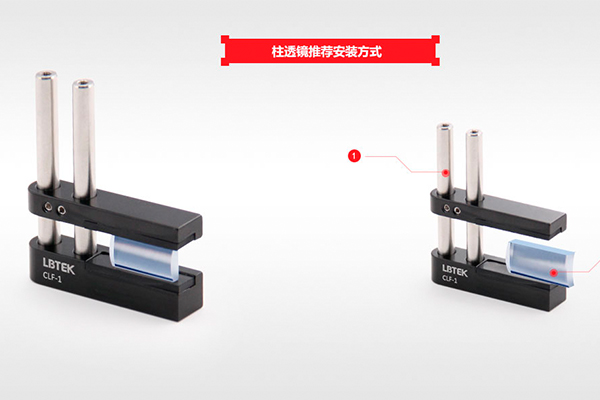

Схема установки:

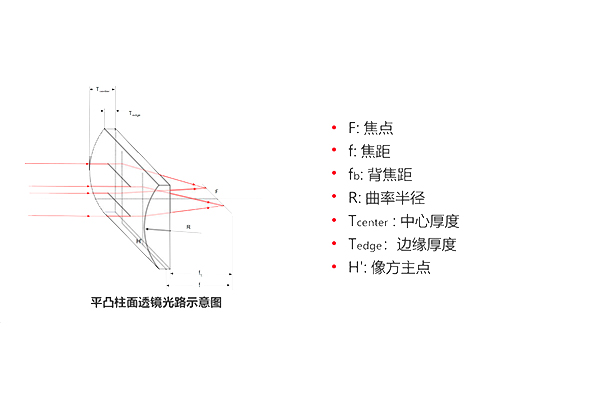

Чертежи:
