Двояковыпуклая линза из селенида цинка

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Двояковыпуклая линза.

Двойные выпуклые линзы (Double Convex Lenses) состоят из двух выпуклых поверхностей с равными радиусами, которые могут фокусировать свет в точку с положительным фокусным расстоянием. Из-за симметричной формы с обеих сторон этот одиночный элемент больше подходит для приложений визуализации 1:1. Он часто используется в системах ретрансляции изображений и визуализации объектов или фокусировке луча, коллимации и расширении луча на конечных сопряженных расстояниях. Характеристика двояковыпуклой линзы заключается в том, что чем больше коэффициент сопряжения, тем больше возникающая аберрация. Двояковыпуклые линзы подходят для ситуаций, когда объект и изображение находятся по обе стороны от линзы, а отношение расстояния изображения к расстоянию до объекта (коэффициент сопряжения) составляет от 0,2 до 5.

Двояковыпуклые линзы United Optics предлагают линзы без покрытия и линзы с просветляющим покрытием для различных применений в различных диапазонах длин волн. Варианты просветляющего покрытия включают UV, VIS, NIR и SWIR. Антибликовое покрытие с обеих сторон двояковыпуклой линзы может значительно уменьшить отражение на поверхности элемента и увеличить его коэффициент пропускания. United Optics предлагает двояковыпуклые линзы с различными материалами подложки, среди которых подложки из оптического стекла K9 подходят для приложений видимого света и ближнего инфракрасного диапазона, подложки из германия, кремния, селенида цинка и фторида кальция подходят для приложений инфракрасного диапазона, а плавленые кремнезем подходит для применения в ультрафиолетовом диапазоне.

Двояковыпуклые линзы из селенида цинка.

Селенид цинка (ZnSe) двойные выпуклые линзы (Zinc Selenide (ZnSe) Double Convex Lenses) представляют собой двояковыпуклые линзы на основе селенида цинка.
Селенид цинка представляет собой оптический стеклянный материал, обычно используемый в инфракрасном диапазоне. Полоса пропускания составляет 600 нм-16 мкм. Он обладает характеристиками низкого поглощения и устойчивости к тепловому удару. Он часто используется в тепловизионных системах, а также может использоваться в некоторых видимых областях, светооптические системы. В качестве подложки для различных оптических компонентов. Особое внимание следует обратить на то, что селенид цинка является токсичным материалом, при работе с ним обязательно надевайте перчатки, а после использования мойте руки. Лентикулярная линза фокусирует лучи света в точку с положительным фокусным расстоянием, состоящую из двух выпуклых поверхностей одинакового радиуса. Обычно используется в системах ретрансляции изображений и изображений объектов на конечных сопряженных расстояниях. Характерно, что чем больше коэффициент сопряжения, тем больше производимая аберрация.
Двояковыпуклая линза из селенида цинка Lianguangke предлагает линзы различных размеров и фокусных расстояний, а также продукты с покрытием и без покрытия. Предоставляемое широкополосное просветляющее покрытие может использоваться в диапазоне IR2 (инфракрасный 8–12 мкм), который может соответствовать различным диапазонам в различных сценариях. United Optics также может изготовить линзы с другими характеристиками в соответствии с вашими потребностями.

Материал: CVD лазерный селенид цинка

Ошибка диаметра: +0,0/-0,1 мм

Эффективная ошибка фокусировки: ±1%

Чистота поверхности: 40/20~60/40

Покрытие: см. список

Расчетная длина волны: 10,6 мк м

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива: < 3 угловые минуты

Обратная сторона: 0,2 ммX45°

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=15,00 мм CVD-лазер без покрытия (110152)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=20,00 мм CVD-лазер без покрытия (110153)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=40,00 мм CVD-лазер без покрытия (110154)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=25,40 мм CVD-лазер без покрытия (110155)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=50,00 мм CVD-лазер без покрытия (110156)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=75,00 мм CVD-лазер без покрытия (110157)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=100,00 мм CVD-лазер без покрытия (110158)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=200,00 мм CVD-лазер без покрытия (110159)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=15,00 мм CVD-лазер IR2 покрытие (110160)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=20,00 мм CVD-лазер IR2 покрытие (110161)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=12,70 мм F=40,00 мм CVD-лазер IR2 покрытие (110162)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=25,40 мм CVD-лазер IR2 покрытие (110163)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=50,00 мм CVD-лазер IR2 покрытие (110164)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=75,00 мм CVD-лазер IR2 покрытие (110165)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=100,00 мм CVD-лазер IR2 покрытие (110166)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

Двояковыпуклая линза из селенида цинка (ZnSe) D=25,40 мм F=200,00 мм CVD-лазер IR2 покрытие (110167)

Обычно используется в системах ретрансляции изображений и визуализации объектов на конечных сопряженных расстояниях или фокусировке, коллимации и расширении лучей и т.д.

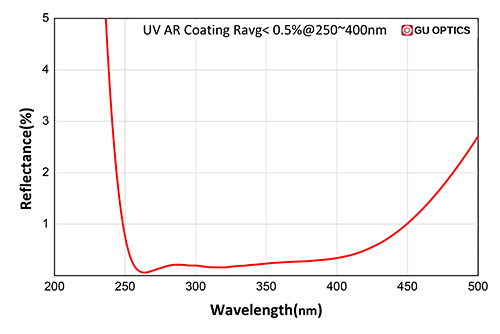

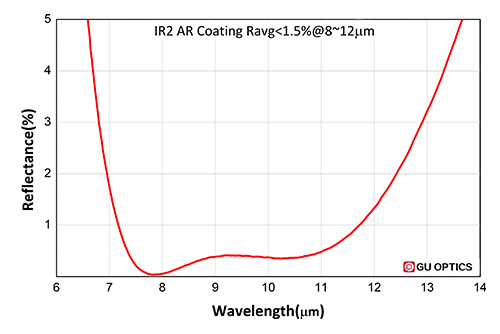

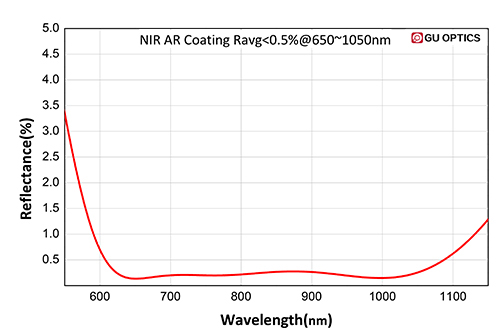

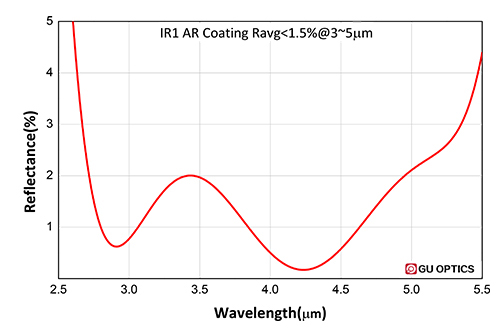

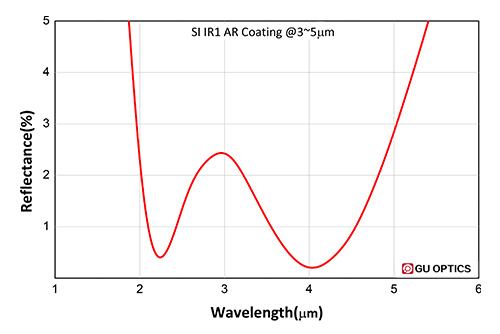

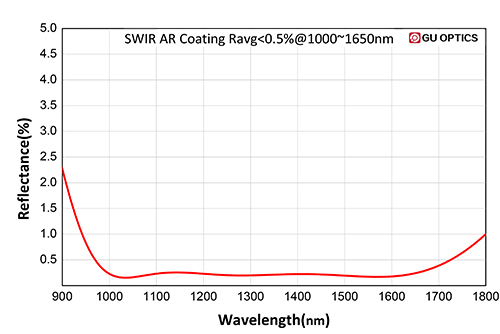

Спектральная кривая:
