Менисковая линза из селенида цинка

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Менисковая линза.

Менисковые линзы представляют собой вогнуто-выпуклые линзы. Эта линза имеет выпуклую зеркальную поверхность и вогнутую зеркальную поверхность. Если кривизна выпуклой стороны больше кривизны вогнутой стороны, линза имеет положительное фокусное расстояние и действует как увеличительное стекло; если кривизна вогнутой стороны велика, а кривизна выпуклой стороны мала, это линза с отрицательным мениском, и линзу с отрицательным мениском можно использовать для замены других отрицательных линз. Менисковая линза используется для значительного уменьшения сферической аберрации и позволяет получить меньшую фокусную точку и меньшую аберрацию, чем плосковыпуклая линза, что улучшает качество изображения. В сочетании с другим объективом линза с положительным мениском может сократить фокусное расстояние, тем самым увеличив числовую апертуру (NA) системы без внесения значительной сферической аберрации. При использовании для схождения коллимированного света выпуклая поверхность линзы должна быть обращена к источнику света.
United Optics поставляет линзы с положительным мениском без покрытия и антибликовым покрытием IR2. На складе доступны материалы из селенида цинка (ZnSe) и германия (Ge), которые подходят для инфракрасных применений. Мы также можем изготовить менисковую линзу в соответствии с вашими потребностями. Лунная линза, добро пожаловать на запрос.

Менисковая линза из селенида цинка.

Менисковые линзы из селенида цинка (ZnSe) представляют собой менисковые линзы на основе селенида цинка.
Менисковая линза имеет внешнюю выпуклую зеркальную поверхность и внутреннюю вогнутую зеркальную поверхность. Линза имеет положительное фокусное расстояние, если кривизна выпуклости больше кривизны вогнутости, а при использовании в сочетании с другой линзой линза с положительным мениском может сократить фокусное расстояние, увеличивая тем самым числовую апертуру системы без внося значительную сферическую аберрацию (NA); если кривизна вогнутой стороны велика, а кривизна выпуклой стороны мала, это линза с отрицательным мениском. Селенид цинка представляет собой оптический стеклянный материал, обычно используемый в инфракрасном диапазоне. Полоса пропускания составляет 600 нм-16 мкм. Он обладает характеристиками низкого поглощения и устойчивости к тепловому удару. Он часто используется в тепловизионных системах, а также может использоваться в некоторых видимых областях, светооптические системы. В качестве подложки различных оптических компонентов, таких как линзы, окна и т.д.

United Optics предлагает менисковые линзы из селенида цинка без покрытия и с просветляющим покрытием IR2 (8-12 мкм). Подложка изготовлена из материала селенида цинка, пригодного для лазерного осаждения из газовой фазы. Если вам нужно больше, менисковая линза ZnSe также может быть настроена для вас в соответствии с вашим фактическим применением.
Примечания: Особое внимание следует обратить на тот факт, что селенид цинка является токсичным материалом, при его использовании обязательно надевайте перчатки и мойте руки после использования.

Материал: CVD лазерный селенид цинка

Ошибка диаметра: +0,0/-0,1 мм

Эффективная ошибка фокусировки: ±1%

Чистота поверхности: 40/20~60/40

Покрытие: см. список

Расчетная длина волны: 10,6 нм

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива: <3 угловых минуты

Обратная сторона: 0,2 ммX45°

Все характеристики можно посмотреть в файле:

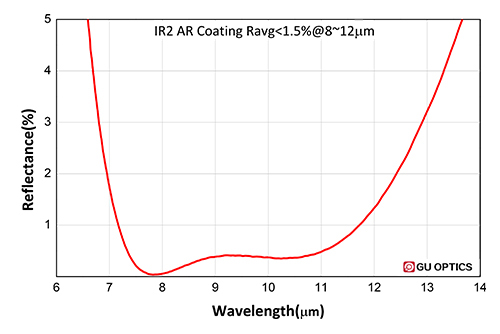

Спектральная кривая:
