Плосковыпуклая линза K9

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Плосковыпуклая линза.

Плосковыпуклые линзы (PCX) фокусируют параллельный свет в точку, которая является фокусом линзы. Он характеризуется положительным фокусным расстоянием, одна сторона которого плоская, а другая — выпуклая. При использовании выпуклая поверхность обычно обращена к падающему свету. Поскольку показатель преломления света, падающего с обеих сторон плосковыпуклой линзы, немного отличается, фокусное расстояние двух сторон также различно. Чтобы уменьшить сферическую аберрацию, луч должен падать с максимально изогнутая поверхность. Плосковыпуклые линзы обычно используются для наведения и фокусировки монохроматических источников света, сходящегося параллельного света или преобразования расходящихся точечных источников света в параллельный свет.

United Optics предлагает плосковыпуклые линзы без покрытия или с просветляющей пленкой, которые могут использоваться в различных частотных диапазонах. Варианты просветляющей пленки включают UV, VIS, NIR и SWIR. Это двустороннее покрытие, которое может значительно уменьшить отражение света на поверхности компонента и увеличить коэффициент пропускания плосковыпуклой линзы. United Optics предлагает плосковыпуклые линзы из различных материалов. Среди них подложка из оптического стекла K9 подходит для применения в видимом и ближнем инфракрасном диапазонах, германий, кремний, селенид цинка, фторид кальция и другие подложки подходят для применения в инфракрасном диапазоне, а плавленый кремнезем подходит для применения в ультрафиолетовом диапазоне.

Плосковыпуклая линза K9.

Плосковыпуклые линзы K9 (K9 Plano-Convex (PCX) Lenses) - это плосковыпуклые линзы на основе оптического стекла K9.

Оптическое стекло K9 - это оптический материал с превосходным коэффициентом пропускания широкого спектра. Оно обладает высокой светопроницаемостью на длинах волн 350-2000 нм. В то же время оно обладает высокой твердостью, выдерживает различные физические и химические воздействия и имеет низкое содержание пузырьков и примесей. Поэтому, он часто используется в качестве подложки для различных оптических компонентов. Плосковыпуклая линза K9 фокусирует свет в точку. Он характеризуется положительным фокусным расстоянием, плоскостью с одной стороны и выпуклой поверхностью с другой. Он обычно используется для наведения и фокусировки монохроматических источников света. При использовании поверните выпуклую поверхность к падающему свету. Комбинация плосковыпуклых линз K9. Другие линзы могут использоваться для формирования луча, коллимации луча, расширения луча, уменьшения луча и других различных применений.

United Optics предлагает плосковыпуклые линзы K9 различных размеров и фокусных расстояний, которые доступны на складе. Также доступны изделия с покрытием и без покрытия. Широкополосные просветляющие пленки могут использоваться в диапазоне VIS (видимый свет), NIR (ближний инфракрасный диапазон) и SWIR (коротковолновый ближний инфракрасный диапазон) для удовлетворения ваших различных потребностей в разных диапазонах в различных сценариях.

Материал: Тонко отожженное оптическое стекло H-K9L

Ошибка диаметра: +0,0/-0,1 мм

Тип поверхности: λ/4@632,8 нм

Ошибка центрирования объектива: 3 угловые минуты

Обратная сторона: 0,2 ммX45°

Расчетная длина волны: 587,6 нм

Ошибка толщины центра: ±0,2 мм

Эффективная ошибка фокусировки: ±2%

Чистота поверхности: 40/20~60/40

Покрытие: см. список

Все характеристики можно посмотреть в файле:

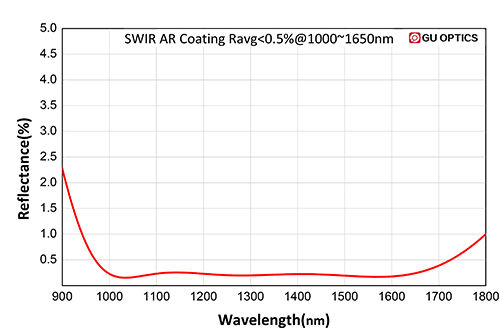

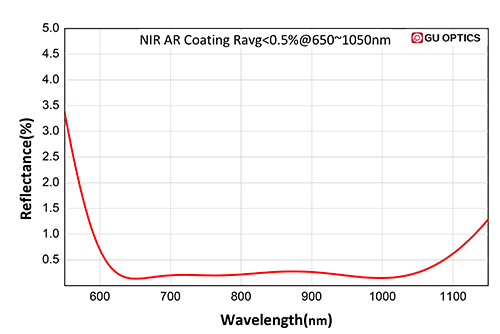

Спектральная кривая:
