- Оптический материал: УФ плавленый кремнезем
- Применение: отклонение светового пути
- Рабочая длина волны: 400-750 нм
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической отражающей пленки из плавленого кварца LBTEK превышает 99% в рабочем диапазоне длин волн. Чтобы удовлетворить различные требования клиентов к размерам, LBTEKпредлагает УФ-зеркала из диэлектрической пленки из плавленого кварца различных размеров, таких как круглые, овальные, квадратные, D-образные и т.д. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в нашу службу технической поддержки.
Общие параметры
|
Материал оптического элемента
УФ плавленый кремнезем
|
Рабочая длина волны
400нм-750нм
|
|
Отражательная способность
Ravg>99% (угол падения 6°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Поверхностный параллелизм
<3 угловых минут
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Широкополосное диэлектрическое зеркало, круглое.
- Рабочая длина волны: 400-750 нм
- Применение: отклонение светового пути
- Оптический материал: УФ плавленый кремнезем
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической отражающей пленки из плавленого кварца LBTEK превышает 99% в рабочем диапазоне длин волн. Чтобы удовлетворить различные требования клиентов к размерам, LBTEK предлагает УФ-диэлектрические зеркала из плавленого кварца различных размеров, таких как Ø12,7 мм, Ø25,4 мм и Ø50,8 мм. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.
Зеркало из диэлектрической пленки, УФ-плавленый кварц, диаметр 25,4 мм, толщина 6 мм, рабочая длина волны 300–700 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
300нм-700нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%@300 нм-750 нм, AOI=0°-45°
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/6
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
|
Диэлектрическое плоское зеркало, UVFS, диаметр 12,7 мм, рабочая длина волны 400-750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
12,7 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Диэлектрическое плоское зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 400-750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Диэлектрическое зеркало, UVFS, диаметр 25,4 мм, рабочая длина волны 400–750 нм, упаковка из 10 шт.
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
10
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Зеркало диэлектрическое, UVFS, диаметр 50,8 мм, рабочая длина волны 400-750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
50,8 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Зеркало из диэлектрической пленки, УФ-плавленый кварц, диаметр 25,4 мм, толщина 1 мм, рабочая длина волны 450-700 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
1,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
450нм-700нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%@400 нм-750 нм, AOI=0°-45°
|
Чистота поверхности (царапины/ямки)
20/10
|
|
Плоскостность поверхности (при 633 нм)
λ/4
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
|
Широкополосное диэлектрическое зеркало, эллипс.
- Материал подложки: UVFS
- Применение: отклонение светового пути
- Рабочая длина волны: 400-750 нм
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической отражающей пленки из плавленого кварца LBTEK превышает 99% в рабочем диапазоне длин волн. Чтобы удовлетворить различные требования клиентов к размерам, LBTEKпредлагает зеркала из диэлектрической пленки UVFS различных размеров, таких как круглые, овальные, квадратные и D-образные. В то же время LBTEK также предоставляет индивидуальные услуги для зеркал из плавленого кварца с диэлектрической пленкой. По вопросам настройки обращайтесь в нашу службу технической поддержки.
Диэлектрическое зеркало, UVFS, эллипс 35,9 мм × 25,4 мм, рабочая длина волны 400–750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Размер овал:
Длинная ось: 35,9 мм
Короткий вал: 25,4 мм
|
|
Размерный допуск
+0,00/-0,10 мм
|
Чистая апертура
>90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Угол наклона
45°
|
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Широкополосное диэлектрическое зеркало, квадратное
- Материал подложки: UVFS
- Применение: отклонение светового пути
- Рабочая длина волны: 400-750 нм
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной диэлектрической отражающей пленки из плавленого кварца LBTEK превышает 99% в рабочем диапазоне длин волн. Чтобы удовлетворить различные требования клиентов к размерам, LBTEKпредлагает зеркала из диэлектрической пленки UVFS различных размеров, таких как круглые, овальные, квадратные и D-образные. В то же время LBTEK также предоставляет индивидуальные услуги для зеркал из плавленого кварца с диэлектрической пленкой. По вопросам настройки обращайтесь в нашу службу технической поддержки.
Зеркало из диэлектрической пленки, UVFS, длина стороны 25,4 мм, рабочая длина волны 400-750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Размер
25,4 мм х 25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,10 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Широкополосное диэлектрическое зеркало D-образной формы.
- Материал подложки: UVFS
- Применение: Разделение луча
- Рабочая длина волны: 400-750 нм
Широкополосные диэлектрические D-зеркала LBTEK доступны с различными типами покрытия, покрытие покрывает всю отражающую поверхность, а длина волны покрытия составляет 400-750 нм, 750-1100 нм и 1100-1650 нм. Он удобен для выделения луча из двух лучей с небольшим расстоянием. Кроме того, тыльная сторона прямой кромки зеркала имеет клиновидную срезанную кромку с углом 45°, что удобно для расходящихся или сходящихся лучей для расщепление луча.
Зеркало диэлектрическое, UVFS, диаметр 25,4 мм, рабочая длина волны 400-750 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Размер
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Толщина
6,0 мм
|
Допуск по толщине
±0,25 мм
|
|
Рабочая длина волны
400нм-750нм
|
Покрытие
Диэлектрическая пленка
|
|
Отражательная способность
Ravg>99%a (угол падения 45°)
|
Чистота поверхности (царапины/ямки)
10/5
|
|
Плоскостность поверхности (при 633 нм)
λ/10
|
Параллелизм
<3 угловых минут
|
|
Количество в упаковке
1
|
Порог повреждения
0,055 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|

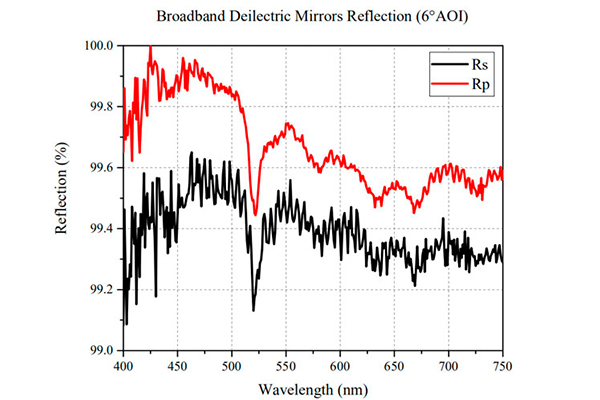

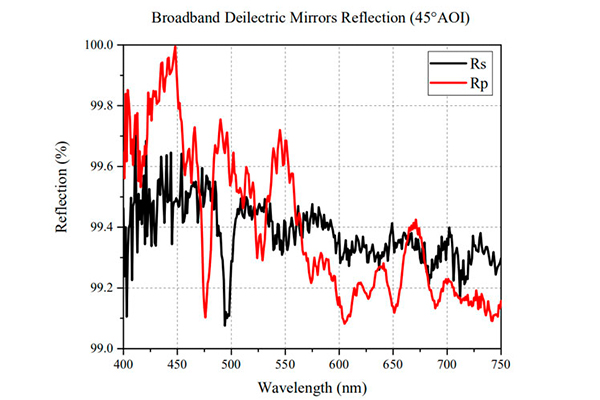

График:

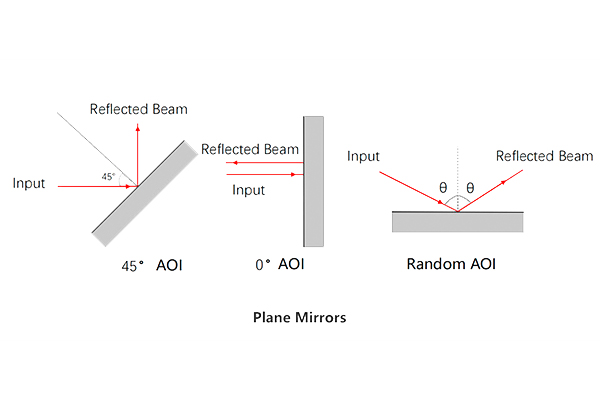

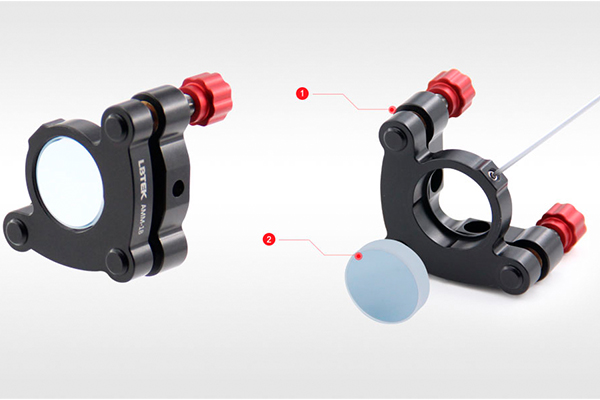

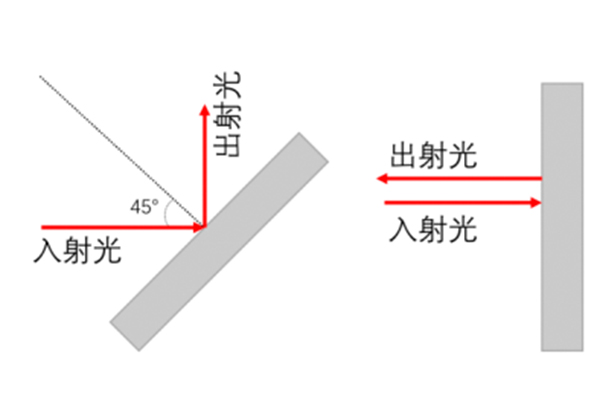

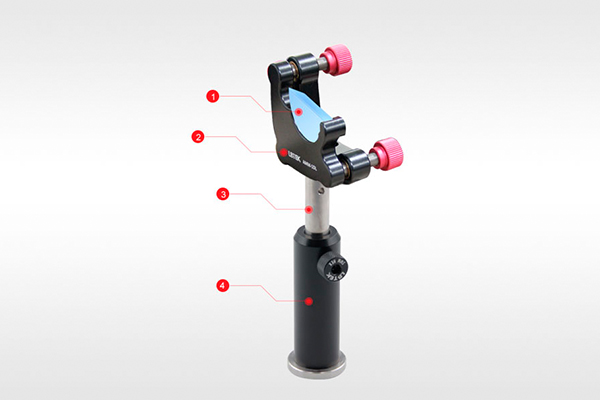

Схема установки:
Чертежи:
