Материал оптического элемента N-BK7 |
Размер 5,0 мм×5,0 мм×5,0 мм |
|
Размерный допуск ±0,1 мм |
Чистая апертура 70% L x W |
|
Рабочая длина волны 450 нм-20,0 мкм |
Покрытие Покрытие со скошенной кромкой |
|
Отражательная способность Ravg>96%a (угол падения 45°) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность поверхности (при 633 нм) λ/10 |
Угловой допуск ±3 угловых минуты |
- Применение: отклонение светового пути
- Прямоугольные призматические зеркала, скошенное покрытие
- Рабочая длина волны: 450 нм-20,0 мкм
- Оптический материал: N-BK7
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной металлосеребряной пленки LBTEK N-BK7 превышает 96% в рабочем диапазоне длин волн. LBTEK предлагает металлические пленочные зеркала с прямоугольными призмами различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в нашу службу технической поддержки.
Общие параметры
|
Материал оптического элемента N-BK7 |
Угловой допуск ±3 угловых минуты |
|
Рабочая длина волны 450 нм-20,0 мкм |
Покрытие Покрытие со скошенной кромкой |
|
Отражательная способность Ravg>96% (угол падения 6°) |
Плоскостность поверхности (при 633 нм) λ/10 |
|
Чистота поверхности (царапины/ямки) 40/20 |
|
Широкополосное зеркало с металлическим покрытием, серебряное покрытие, 450 нм-20,0 мкм, прямоугольная призма.
- Применение: отклонение светового пути
- Оптический материал: N-BK7
- Рабочая длина волны: 450 нм-20,0 мкм
Рефлектор используется для изменения направления выхода луча. Коэффициент отражения широкополосной металлической серебряной пленки ЛБТЭК превышает 96% в рабочем диапазоне длин волн. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.

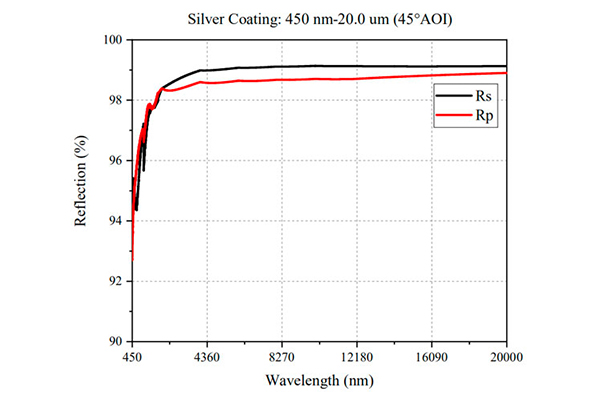

График:

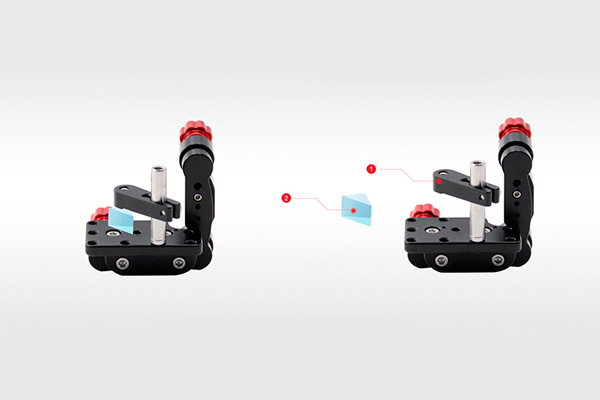

Схема установки:
Чертежи:
