- Рабочая длина волны: 900-1300 нм (антибликовое покрытие)
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Цель: разделить свет P и свет S
Широкополосный поляризационный светоделитель LBTEK состоит из двух прямоугольных призм. Призма с черными точками на вершине указывает на то, что ее наклон покрыт диэлектрическим поляризационным светоделителем, который может отражать S-поляризованный свет и передавать P-поляризованный свет. Все стороны куба можно использовать в качестве падающей поверхности для разделения света, поляризованного P, и света, поляризованного S. Для достижения наилучших характеристик поляризации рекомендуется, чтобы падающий свет падал с прямоугольной стороны куба. призма с поляризационным светоделителем. LBTEK использует материал N-SF1 для изготовления поляризационных светоделительных кубов различных размеров и предлагает четыре вида просветляющих покрытий для 420–680 нм, 620–1000 нм, 900–1300 нм и 1200–1600 нм. . Все наши оптические компоненты тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественную оптическую продукцию по разумным ценам.
Общие параметры
|
Материал оптического элемента N-SF1 |
Рабочая длина волны 900 нм-1300 нм |
|
Плоскостность поверхности (при 633 нм) λ/4 |
Покрытие антиотражающее покрытие: Ravg <0,5% (угол падения 6°), светоделительное покрытие: Tp >90%, Rs >99,5%нм |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
Широкополосный поляризационный светоделительный куб, просветляющее покрытие: 900–1300 нм.
- Рабочая длина волны: 900-1300 нм (антибликовое покрытие)
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Резьбовое отверстие M3 сбоку, совместимо с коаксиальной системой 30 мм
- 4 внутренние резьбы SM1 сбоку, совместимые с креплением тубуса объектива SM1
LBTEK устанавливает куб поляризационного светоделителя 25,4 мм в корпус куба, совместимый с коаксиальной системой 30 мм. Направление верхней маркировки указывает направление пути света. Боковая часть корпуса имеет резьбовые отверстия M3, которые могут быть совместимы с 30 коаксиальная система мм. Кроме того, на боковой стороне корпуса предусмотрены четыре внутренних резьбовых порта SM1, которые также совместимы с тубусами объектива 25,4 мм. А в нижней части коаксиального куба есть отверстия с резьбой M4, которые можно использовать для установки стоек.
Поляризационный светоделительный куб, N-SF1, L = 25,4 мм, коэффициент экстинкции (Tp:Ts) >1000:1, просветляющее покрытие 900–1300 нм, установлен в коаксиальном кубическом креплении 30 мм.
|
Материал оптического элемента N-SF1 |
Размер 25,4 мм х 25,4 мм х 25,4 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
Размер механического корпуса 42,0 мм (Д) x 42,0 мм (Ш) x 42,2 мм (В) |
Широкополосный поляризационный светоделительный куб, антибликовое покрытие: 900–1300 нм, не установлен.
- Доступны размеры кубиков 5 мм, 10 мм, 12,7 мм, 20 мм и 25,4 мм.
- Рабочая длина волны: 900-1300 нм (антибликовое покрытие)
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Коаксиальный кубический корпус не установлен
LBTEK предлагает пять размеров поляризационных светоделительных кубов: 5 мм, 10 мм, 12,7 мм, 20 мм и 25,4 мм, из которых 25,4-мм светоделительный куб был установлен в корпусе коаксиального куба для непосредственного использования пользователями. Все стороны куба можно использовать в качестве падающих поверхностей для разделения света, поляризованного P, и света, поляризованного S. Для достижения наилучших характеристик поляризации рекомендуется, чтобы падающий свет попадал с прямоугольной стороны призмы с покрытием. с поляризационным светоделителем, передают P-свет и отражают S-свет.
Поляризационный светоделительный куб, N-SF1, L=5,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 5,0 мм х 5,0 мм х 5,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >70% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Поляризационный светоделительный куб, N-SF1, L=10,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 10,0 мм х 10,0 мм х 10,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Поляризационный светоделительный куб, N-SF1, L=12,7 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 12,7 мм х 12,7 мм х 12,7 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Поляризационный светоделительный куб, N-SF1, L=20,0 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 20,0 мм х 20,0 мм х 20,0 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Поляризационный светоделительный куб, N-SF1, L=25,4 мм, коэффициент экстинкции (Tp:Ts)>1000:1, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 25,4 мм х 25,4 мм х 25,4 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|
Поляризационный светоделительный куб, N-SF1, L=50,8 мм, просветляющее покрытие 900–1300 нм.
|
Материал оптического элемента N-SF1 |
Размер 50,8 мм х 50,8 мм х 50,8 мм |
|
Размерный допуск ±0,25 мм |
Чистая апертура >80% СА |
|
Рабочая длина волны 900 нм-1300 нм |
Покрытие: просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5%a (угол падения 6°, одна сторона) |
Спектроскопическая пленка Tp >90%，Rs >99,5% |
|
Коэффициент экстинкции (Tp:Ts) >1000:1 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Разность переданного волнового фронта (@633 нм) λ/4 |
Плоскостность поверхности (при 633 нм) λ/4 |
|
Угол выхода Прохождение: 0〫± 5 угловых минут Отражение: 90〫± 5 угловых минут |
|

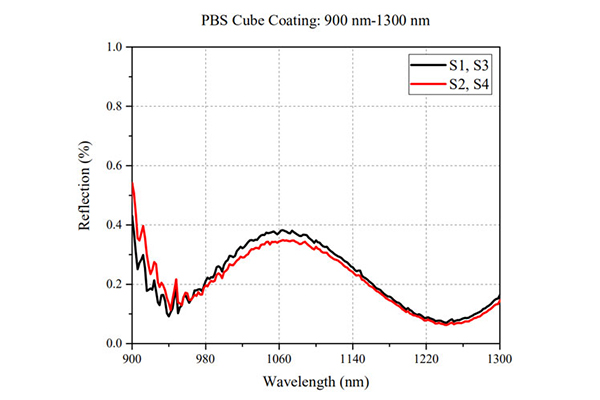

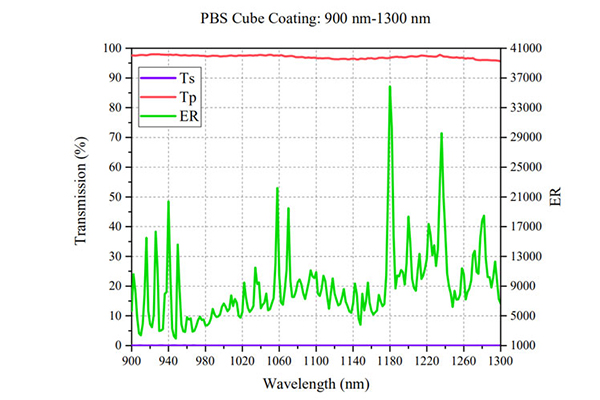

График:
Схема установки:
Чертежи:
