Penta призмы - это призмы с пятью гранями, обладающие двумя важными свойствами. Во-первых, изображение не переворачивается, даже если оно отклонено на 90 градусов. Во-вторых, это устройство с постоянным отклонением, то есть все проходящие лучи отклоняются точно на 90 градусов. Небольшое перемещение призм не влияет на правильный угол отклонения. Эта особенность делает призмы полезными в дальномере. Он также используется в видоискателях зеркальных камер. Отражающие поверхности выполнены из алюминия повышенной прочности и покрыты черной краской для защиты.
- Материал: BK7, подвергнутый тонкому отжигу
- Допуск по размерам: ±0,1
- Плоскостность: λ/4 на отражающей поверхности
λ/2 на пропускающей поверхности
- Качество поверхности: 60-40% без царапин
- Прозрачность диафрагмы: 90%
- Покрытия: отражающие поверхности покрыты черной краской.
Входная и выходная поверхности покрыты 1/4-волновым покрытием MgF2 с длиной волны 550 нм при угле падения 0.

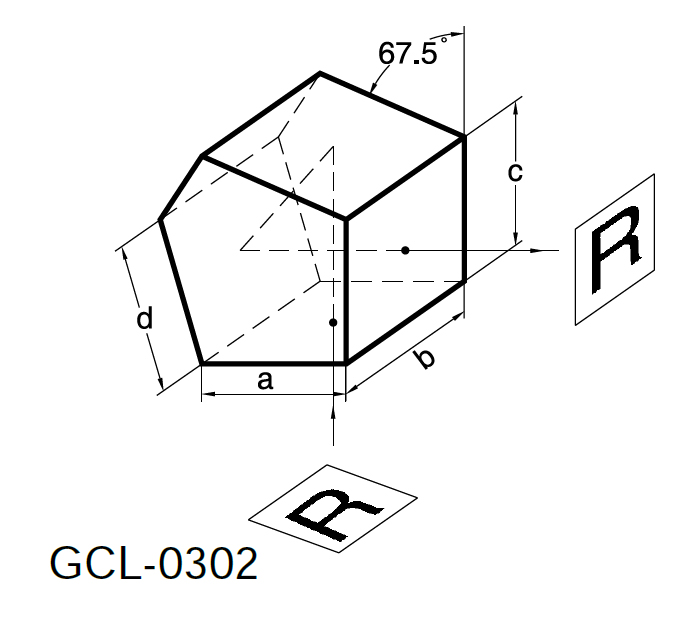

Призмы Penta GCL-0302
|
Номер детали |
(a=b =c) |
d |
Общее отклонение |
|
GCL-030201 |
20 |
21.6 |
90°±3' |
|
GCL-030202 |
30 |
32.5 |
90°±3' |
|
GCL-030203 |
40 |
43.3 |
90°±3' |
