Сапфировые окна

Оптические компоненты.

Оптические компоненты представляют собой простые оптические элементы для построения оптических систем, выполняющие функции фокусировки, фильтрации, отражения и поляризации света. Оптические системы используются в самых разных областях, таких как визуализация, микроскопия, тестирование и производство для промышленности, медицины, биологических наук, связи и т.д. Для улучшения характеристик оптических элементов часто выбирают подложки из определенных материалов и тонкопленочные покрытия.

Photonics Cloud является поставщиком готовых и таможенных оптических продуктов, предлагает оптические линзы, окна, зеркала, призмы и оптические фильтры, поляризаторы, светоделители, волновые пластины. Оптические линзы используются для фокусировки или рассеивания света, оптические призмы предназначены для разделения или изменения пути света, а оптические окна используются для защиты чувствительных элементов от внешней среды. Также предлагается высокоточная оптика суперполировки и лазерная оптика, сапфировая оптика, оптика серии машин IPL.

Сапфировая оптика.

Сапфир не только имеет широкий спектр прозрачности от 150 нм до 5500 нм, он также обладает превосходной механической прочностью, твердостью поверхности, высокой теплопроводностью, высокой диэлектрической проницаемостью и превосходной устойчивостью к химическим кислотам и щелочам. Поэтому сапфировые оптические компоненты широко используются в суровых условиях с широким диапазоном длин волн от ультрафиолетового (УФ) до среднего инфракрасного (MWIR), включая датчики, полупроводники, FTIR-спектроскопию и системы визуализации FLIR.

Photonics Cloud предлагает сапфировые оптические компоненты для различных применений, в том числе: сапфировые линзы и призмы, сапфировые сферические линзы и полусферические линзы, сапфировые окна и купола, а также окна для наручных часов.

Сапфировые окна.

• Чрезвычайная механическая прочность и химическая стойкость
• Высокая термическая стойкость отлично подходит для суровых условий
• Максимальный диаметр 300 мм
• Широкий диапазон длин волн от 150 до 5500 нм
• Доступны пустые подложки, детали с антибликовым покрытием и прецизионные окна.

Описание:

Окна из монокристаллического сапфира (Al2O3) , обеспечивающие широкое оптическое пропускание от 150 до 5500 нм в диапазоне от УФ до MWIR спектра, а также надежные механические/термические свойства, превосходно подходят для применений, связанных с суровыми и переменными условиями окружающей среды или требующих широкого диапазона длин волн прозрачности (например, окна датчиков и детекторов, ИК-приложений и т.д.).

Отличительной особенностью материала является его непревзойденная механическая прочность, при твердости по Кнупу 1800-2200 окна из монокристаллов сапфира необычайно устойчивы к царапинам и химическим воздействиям обычных кислот и щелочей. Благодаря прочной внутренней ковалентной связи монокристаллического сапфира окна из сапфира могут быть изготовлены в виде тонких деталей без разрушения, при этом проявляя высокую термостойкость благодаря высокой теплопроводности.

Предлагаем различные формы окон из оптического сапфира, включая плоские окна с параллельными гранями, прямоугольные окна, клиновидные окна и другие индивидуальные спецификации. Доступны сапфировые окна с большой апертурой диаметром до 300 мм, а качество поверхности 60/40, 40/20, 20/10, S/D не является обязательным в соответствии с интересующими вас требованиями к точности. Обычно наши сапфировые окна имеют z-образную форму, чтобы предотвратить двойное лучепреломление.

Пустые сапфировые подложки Photonics Cloud обладают высокой прозрачностью в диапазоне длин волн 2,5-4,5 мкм со средней скоростью пропускания более 85%. Однослойные покрытия MgF2 и другие просветляющие покрытия могут быть использованы для увеличения пропускания. По запросу также можно приобрести прецизионные сапфировые окна, необходимые для лазерных систем. Кроме того, предлагаем широкий ассортимент оптических окон и инфракрасных окон, изготовленных из UVFS, NK7, германия, ZnSe, кремния и т.д.

Характеристики:

Физические и оптические свойства:

Техническая визуализация: (Кривые)

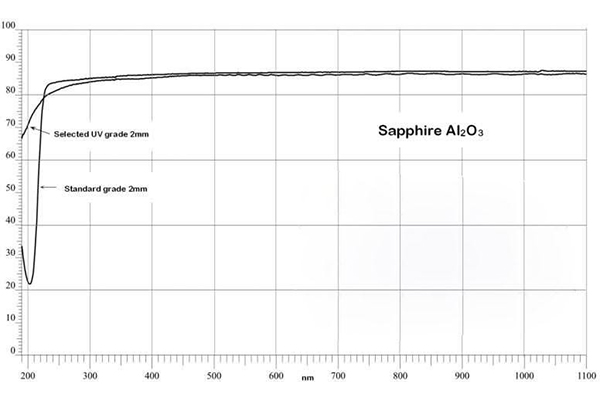

Пропускание сапфировых окон без покрытия в УФ до 1100нм

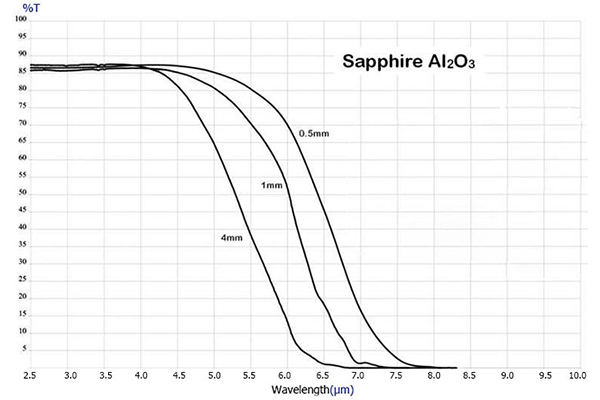

Пропускание сапфировых окон без покрытия от 2,5 мкм до 8,0 мкм
