Сапфировые окна

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные оптические окна.

Оптические окна часто оптически прозрачны и используются для герметизации, разделения и защиты внутренних компонентов от внешней среды. Оптические и механические свойства — это два фактора, которые следует учитывать при выборе материалов подложки. Антиотражающее покрытие часто используется для улучшения характеристик передачи. Инфракрасные или ИК-окна широко используются в FTIR-спектроскопии, медицине, инспекции и безопасности промышленного электрооборудования, в военной обороне.

Photonics Cloud предлагает инфракрасные окна, работающие от 0,75 мкм до 20 мкм, различные материалы подложки готовы на ваш выбор: германий (Ge), кремний (Si), селенид цинка (ZnSe), сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS) и т. д., а также варианты просветляющего(AR) покрытия: широкополосное просветляющее покрытие (BBAR), длинноволновое антибликовое покрытие и твердое алмазоподобное углеродное покрытие (DLC) для применения в суровых условиях. Предлагаются как готовые, так и изготовленные на заказ инфракрасные окна.

Сапфировые окна.

• Чрезвычайная механическая прочность и химическая стойкость
• Высокая термическая стойкость отлично подходит для суровых условий
• Максимальный диаметр 300 мм
• Широкий диапазон длин волн от 150 до 5500 нм
• Доступны пустые подложки, детали с антибликовым покрытием и прецизионные окна.

Окна из монокристаллического сапфира (Al2O3) , обеспечивающие широкое оптическое пропускание от 150 до 5500 нм в диапазоне от УФ до MWIR спектра, а также надежные механические/термические свойства, превосходно подходят для применений, связанных с суровыми и переменными условиями окружающей среды или требующих широкого диапазона длин волн прозрачности (например, окна датчиков и детекторов, ИК-приложений и т.д.).

Наиболее отличительной чертой материала является его непревзойденная механическая прочность, будучи вторым по твердости материалом после алмаза, монокристаллы сапфира имеют твердость по Кнупу 1800-2200, что делает окна из монокристаллов сапфира чрезвычайно устойчивыми к химической коррозии и истиранию. Сапфировые окна могут быть изготовлены в тонкую оптику без разрушения из-за плотной внутренней ковалентной связи монокристаллического сапфира, демонстрируя при этом хорошую термическую стабильность из-за его высокой теплопроводности.

Предлагаем различные формы окон из оптического сапфира, включая плоские окна с параллельными гранями, прямоугольные окна, клиновидные окна и другие индивидуальные спецификации. Доступны сапфировые окна с большой апертурой диаметром до 300 мм, а качество поверхности 60/40, 40/20, 20/10 S/D не является обязательным в соответствии с интересующими вас требованиями к точности. Обычно наши сапфировые окна имеют z-образную форму, чтобы предотвратить двойное лучепреломление.

Пустые сапфировые подложки обладают высокой прозрачностью в диапазоне длин волн 2,5-4,5 мкм со средней скоростью пропускания более 85%. Однослойные покрытия MgF2 и другие просветляющие покрытия могут быть использованы для увеличения пропускания. По запросу также можно приобрести прецизионные сапфировые окна, необходимые для лазерных систем. Кроме того, предлагаем широкий ассортимент оптических окон и инфракрасных окон, изготовленных из UVFS, NK7, германия, ZnSe, кремния и т.д.

Характеристики:

Основные свойства:

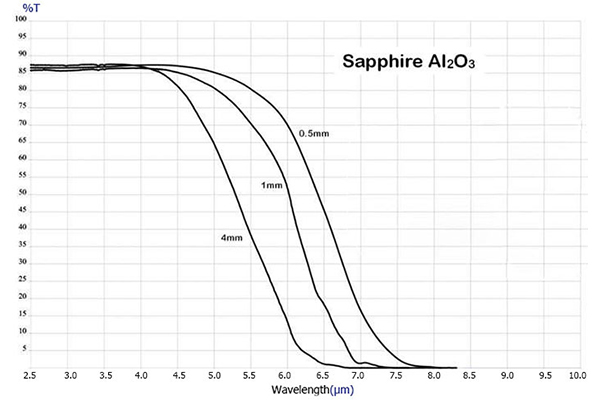

Техническая визуализация: кривая пропускания сапфировых окон (без покрытия)
