Интерференционные фильтры изготавливаются из серии тонких слоев различных диэлектрических материалов, расположенных между стеклянными подложками. Когда многоволновой свет проходит через фильтр, возникают помехи из-за разницы в показателях преломления, что приводит к очень высокому коэффициенту пропускания для определенных длин волн, в то время как другие длины волн либо отражаются, либо поглощаются. Для данной длины волны может быть получена очень узкая полоса пропускания (3-10 нм). Оптические интерференционные фильтры чувствительны к углу наклона и должны использоваться при нормальном или близком к нормальному падении света. Если угол падения превышает 20 градусов, при заказе необходимо указать s-поляризацию, или p-поляризацию, или случайную (среднее значение s- и p-поляризации).
Фильтры для других длин волн и размеров могут быть изготовлены по индивидуальному заказу. Интерференционные фильтры чрезвычайно долговечны и выдерживают многократную очистку.
Каждый фильтр поставляется в корпусе из анодированного алюминия для защиты от влаги. Светоотражающая сторона фильтра, как правило, должна быть обращена к источнику света, чтобы минимизировать тепловую нагрузку на поглощающее стекло и эпоксидные смолы.
- Допуск по центральной длине волны: ±2 нм
- Ширина спектра пропускания (FWHM): 10 нм±2 нм
- Внеполосная блокировка: <0,1% (рентгеновское излучение до 700 нм)
- Диаметр корпуса: 25.0+0/-0.15
- Максимальная толщина: 6 мм
- Прозрачность отверстия: >80% диаметра

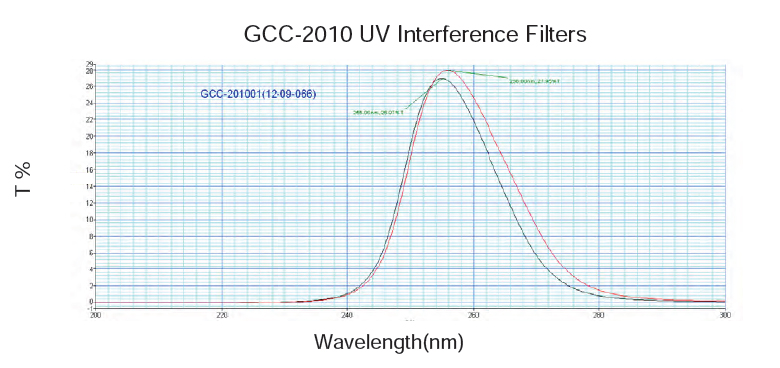

Фильтры ультрафиолетовых помех GCC-2010
|
Номер детали |
Центральная длина волны (нм) |
Пиковый коэффициент пропускания (%) |
|
GCC-201001 |
254.0 |
≥8 |
|
GCC-201002 |
280.0 |
≥25 |
|
GCC-201003 |
340.0 |
≥30 |
|
GCC-20100 |
365.0 |
≥30 |
