Решетка является распространенным компонентом оптической дисперсии. Это объект или устройство, которое имеет пространственное периодическое распределение в определенном пространственном диапазоне и может осуществлять амплитудную модуляцию или (и) фазовую модуляцию электромагнитных волн в соответствии с определенными законами. В зависимости от назначения решетки можно разделить на пропускающие и отражающие, а отражающие решетки можно разделить на плоские отражающие решетки, вогнутые отражающие решетки, эшелонированные решетки и т.д.
Решетка серии GCG - это одна из плоских отражающих решеток, которая характеризуется максимальной интенсивностью дифракционного света - уровнем бликов, выходящим за пределы спектра нулевой ступени, поэтому ее называют бликующей решеткой. Для зубчатых канавок направление с наибольшей интенсивностью света - это направление поверхности канавки, определяемое законом отражения.

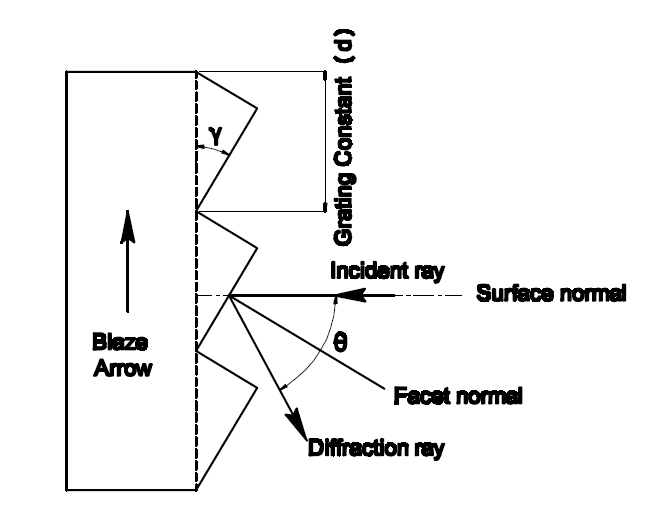

Компания Daheng Optics предлагает светящуюся решетку с литографией в 300-1200 линий в диапазоне 360-1250 нм. При заданной длине волны дифракционная эффективность решетки может достигать 60-80%. Она имеет два размера: 12,5 мм х 12,5 мм и 25 мм х 25 мм. Задняя сторона решетки отполирована, а боковая отмечена стрелкой, указывающей направление движения решетки, как показано на принципиальной схеме ниже. Порог повреждения решеток этой серии обычно измеряется при 532 нм, что составляет около 150 МДж/см2 (532 нм, 10 нс, 10 Гц). Пожалуйста, обратите внимание, что при использовании лазера не следует превышать порог повреждения.
На поверхности решетки нанесены точные канавки, которые очень легко повредить. Пожалуйста, храните ее в чистом и сухом месте. Не прикасайтесь и не протирайте поверхность решетки во время ее использования. При чистке можно использовать только чистый и сухой воздух.
Кривая решетки
Номер детали |
Линия |
Длина волны излучения (мкм) |
Угол наклона |
Размер |
Допуск |
Толщина |
Допуск |
Качество поверхности на обратной стороне |
Порог повреждения (532 нм, 10 нс, 10 Гц) |
GCG-300-0.5-12.5 |
300 |
0.5 |
4.3º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-300-0.5-25 |
300 |
0.5 |
4.3º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-300-1.0-12.5 |
300 |
1 |
8.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-300-1.0-25 |
300 |
1 |
8.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-0.36-12.5 |
600 |
0.36 |
6.2º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-0.5-12.5 |
600 |
0.5 |
8.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-0.5-25 |
600 |
0.5 |
8.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-0.72-12.5 |
600 |
0.72 |
12.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-0.72-25 |
600 |
0.72 |
12.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.0-12.5 |
600 |
1 |
17.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.0-25 |
600 |
1 |
17.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.25-12.5 |
600 |
1.25 |
22.0º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.25-25 |
600 |
1.25 |
22.0º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.6-12.5 |
600 |
1.6 |
28.7º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-600-1.6-25 |
600 |
1.6 |
28.7º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-0.36-12.5 |
1200 |
0.36 |
12.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-0.5-12.5 |
1200 |
0.5 |
17.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-0.5-25 |
1200 |
0.5 |
17.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-0.72-12.5 |
1200 |
0.72 |
25.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-0.72-25 |
1200 |
0.72 |
25.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-1.0-12.5 |
1200 |
1 |
36.9º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
GCG-1200-1.0-25 |
1200 |
1 |
36.9º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/ см2 |
