Решетка является распространенным компонентом оптической дисперсии. Это объект или устройство, которое имеет пространственное периодическое распределение в пределах определенного пространственного диапазона и может амплитудно модулировать или (и) позиционировать фазовую модуляцию электромагнитных волн в соответствии с определенными законами. В зависимости от использования, решетка может быть разделена на пропускающие и отражающие решетки, а отражающие решетки могут быть разделены на плоские отражающие решетки, вогнутые отражающие решетки, эшелевые решетки и т.д.
Решетка серии GCG - это одна из плоских отражающих решеток, которая характеризуется максимальным уровнем интенсивности дифракционного света -бликами, падающими за пределы спектра нулевой ступени, поэтому ее называют полыхающей решеткой. Для зубчатых канавок направление с наибольшей интенсивностью света - это направление поверхности канавки, определяемое законом отражения.

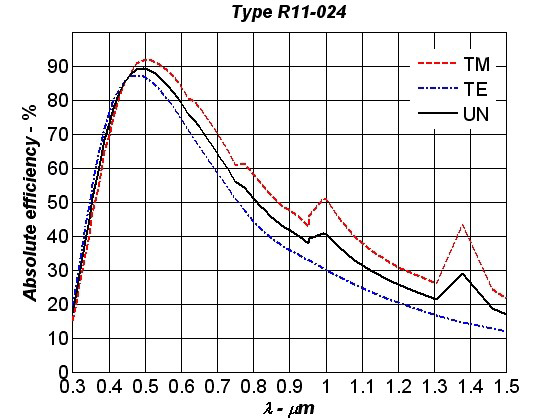

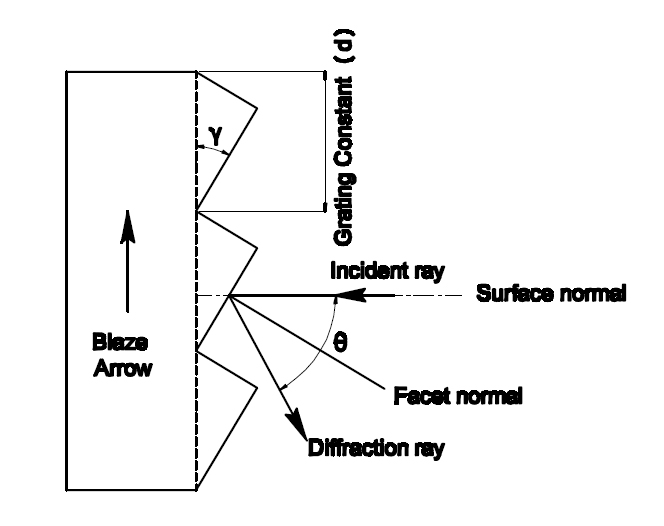

Daheng Optics обеспечивает светящуюся решетку с литографией в 300-1200 линий в диапазоне 360-1250 нм. При максимальной длине волны эффективность дифракции решетки может достигать 60-80%. Она имеет два размера: 12,5 мм x 12,5 мм и 25 мм x 25 мм. Задняя сторона решетки отполирована, а сбоку нанесена стрелка, указывающая направление решетки, как показано на принципиальной схеме ниже. Порог повреждения решеток этой серии обычно тестируется при 532 нм, около 150 МДж/см2 (532 нм, 10 нс, 10 Гц). Пожалуйста, обратите внимание, что во время использования лазера не следует превышать порог повреждения.
На поверхности решетки нанесены прецизионные канавки, которые очень подвержены повреждениям. Пожалуйста, поместите ее в чистом и сухом месте. При использовании решетки не прикасайтесь к ней и не протирайте ее поверхность. При очистке можно использовать только чистый и сухой воздух.
GCG-Плоская дифракционная решетка
Номер детали. |
Линия |
Длина волны излучения (мкм) |
Угол наклона |
Размер |
Допуск |
Толщина |
Допуск |
Качество поверхности на обратной стороне |
Порог повреждения (532 нм, 10 нс, 10 Гц) |
GCG-300-0.5-12.5 |
300 |
0.5 |
4.3º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-300-0.5-25 |
300 |
0.5 |
4.3º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-300-1.0-12.5 |
300 |
1 |
8.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-300-1.0-25 |
300 |
1 |
8.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-0.36-12.5 |
600 |
0.36 |
6.2º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-0.5-12.5 |
600 |
0.5 |
8.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-0.5-25 |
600 |
0.5 |
8.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-0.72-12.5 |
600 |
0.72 |
12.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-0.72-25 |
600 |
0.72 |
12.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.0-12.5 |
600 |
1 |
17.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.0-25 |
600 |
1 |
17.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.25-12.5 |
600 |
1.25 |
22.0º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.25-25 |
600 |
1.25 |
22.0º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.6-12.5 |
600 |
1.6 |
28.7º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-600-1.6-25 |
600 |
1.6 |
28.7º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-0.36-12.5 |
1200 |
0.36 |
12.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-0.5-12.5 |
1200 |
0.5 |
17.5º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-0.5-25 |
1200 |
0.5 |
17.5º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-0.72-12.5 |
1200 |
0.72 |
25.6º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-0.72-25 |
1200 |
0.72 |
25.6º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-1.0-12.5 |
1200 |
1 |
36.9º |
12.5x12.5 |
0,-0.05 |
4 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
GCG-1200-1.0-25 |
1200 |
1 |
36.9º |
25x25 |
0,-0.05 |
6 |
0,-0.05 |
Отполированная |
150 МДж/см2 |
