- Материал подложки: B270
- Большая числовая апертура (NA)
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
- Использование: прожектор, проекция и обнаружение
По сравнению с обычными сферическими линзами асферические конденсорные линзы имеют большую числовую апертуру (NA) и меньшее число f (f/#). Эти конденсоры подходят для коллимации источников света широкого спектра, светодиодов и других источников света или некоторых сценариев, требующих эффективного освещения. Для обеспечения наилучших характеристик при использовании точечного источника света луч падает на плоскую сторону линзы, при использовании асферической конденсорной линзы для фокусировки коллимирующего луча пучок падает на поверхность с большей кривизной. LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 — это высококачественное стекло, разработанное Schott. Оно обладает высокой плоскостностью поверхности, хорошими оптическими свойствами и хорошим коэффициентом пропускания в диапазоне видимого света. По сравнению с прецизионно полированными асферическими линзами формованные асферические конденсорные линзы имеют преимущества хорошей стабильности производства и массового производства. LBTEK предлагает асферические конденсорные линзы без покрытия и три линзы с просветляющим покрытием: 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Асферическая конденсорная линза с просветляющим покрытием: 1100–1650 нм
- Материал подложки: B270
- Большая числовая апертура (NA)
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
- Использование: прожектор, проекция и обнаружение
LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 — это высококачественное стекло, разработанное Schott. Оно обладает высокой плоскостностью поверхности, хорошими оптическими свойствами и хорошим коэффициентом пропускания в диапазоне видимого света. Асферические конденсорные линзы LBTEK поставляются с предустановленными стандартными тубусами. На поверхности рукава выгравированы модель продукта, тип, диаметр, фокусное расстояние и числовая апертура, что удобно для пользователей, чтобы быстро определить параметры объектива.
Асферическая конденсорная линза, B270, диаметр 12,0 мм, фокусное расстояние 10,5 мм, числовая апертура 0,54, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05
|
Материал оптического элемента
В270
|
Диаметр
12,0 мм
|
|
Очистить апертуру
>10,8 мм
|
Центральная толщина
5,8 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,9 мм
|
|
Рабочая длина волны
400нм-700нм
|
Фокусное расстояние
10,5 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
6,7 мм
|
|
f/#
0,97
|
Числовая апертура
0,54
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
Порог повреждения
0,12 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 12,7 мм, фокусное расстояние 8,0 мм, числовая апертура 0,78, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05
|
Материал оптического элемента
В270
|
Диаметр
12,7 мм
|
|
Очистить апертуру
>11,4 мм
|
Центральная толщина
7,5 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,6 мм
|
|
Рабочая длина волны
400нм-700нм
|
Фокусное расстояние
8,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
3,7 мм
|
|
f/#
0,70
|
Числовая апертура
0,78
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
Порог повреждения
0,12 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 25,0 мм, фокусное расстояние 20,1 мм, числовая апертура 0,60, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
В270
|
Диаметр
25,0 мм
|
|
Очистить апертуру
>22,5 мм
|
Центральная толщина
12,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,8 мм
|
|
Рабочая длина волны
400нм-700нм
|
Фокусное расстояние
20,1 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
12,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
|
Механический корпус
SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
Порог повреждения
0,12 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 25,4 мм, фокусное расстояние 16,0 мм, числовая апертура 0,79, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
В270
|
Диаметр
25,4 мм
|
|
Очистить апертуру
>22,9 мм
|
Центральная толщина
14,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,2 мм
|
|
Рабочая длина волны
400нм-700нм
|
Фокусное расстояние
16,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
7,3 мм
|
|
f/#
0,70
|
Числовая апертура
0,79
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
|
Механический корпус
SM1-16.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
Порог повреждения
0,12 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 50,0 мм, фокусное расстояние 40,0 мм, числовая апертура 0,60, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2
|
Материал оптического элемента
В270
|
Диаметр
50,0 мм
|
|
Очистить апертуру
>45,0 мм
|
Центральная толщина
21,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,6 мм
|
|
Рабочая длина волны
400нм-700нм
|
Фокусное расстояние
40,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
26,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
|
Механический корпус
SM2-25A (тубус объектива, наружная и внутренняя резьба SM2)
|
Порог повреждения
0,12 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Асферическая конденсорная линза, просветляющее покрытие: 1100–1650 нм, не установлена.
- Материал подложки: B270
- Большая числовая апертура (NA)
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
- Использование: прожектор, проекция и обнаружение
LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 — это высококачественное стекло, разработанное Schott. Оно обладает высокой плоскостностью поверхности, хорошими оптическими свойствами и хорошим коэффициентом пропускания в диапазоне видимого света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Асферическая конденсорная линза, B270, диаметр 12,0 мм, фокусное расстояние 10,5 мм, числовая апертура 0,54, просветляющее покрытие 1100–1650 нм
|
Материал оптического элемента
В270
|
Диаметр
12,0 мм
|
|
Чистая апертура
>10,8 мм
|
Центральная толщина
5,8 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,9 мм
|
|
Рабочая длина волны
1100 нм-1650 нм
|
Фокусное расстояние
10,5 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
6,7 мм
|
|
f/#
0,97
|
Числовая апертура
0,54
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
Асферическая конденсорная линза, B270, диаметр 12,7 мм, фокусное расстояние 8,0 мм, числовая апертура 0,78, просветляющее покрытие 1100–1650 нм
|
Материал оптического элемента
В270
|
Диаметр
12,7 мм
|
|
Чистая апертура
>11,4 мм
|
Центральная толщина
7,5 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,6 мм
|
|
Рабочая длина волны
1100 нм-1650 нм
|
Фокусное расстояние
8,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
3,7 мм
|
|
f/#
0,70
|
Числовая апертура
0,78
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
Асферическая конденсорная линза, B270, диаметр 25,0 мм, фокусное расстояние 20,1 мм, числовая апертура 0,60, просветляющее покрытие 1100–1650 нм
|
Материал оптического элемента
В270
|
Диаметр
25,0 мм
|
|
Чистая апертура
>22,5 мм
|
Центральная толщина
12,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,8 мм
|
|
Рабочая длина волны
1100 нм-1650 нм
|
Фокусное расстояние
20,1 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
12,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|
Асферическая конденсорная линза, B270, диаметр 25,4 мм, фокусное расстояние 16,0 мм, числовая апертура 0,79, просветляющее покрытие 1100–1650 нм
|
Материал оптического элемента
В270
|
Диаметр
25,4 мм
|
|
Чистая апертура
>22,9 мм
|
Центральная толщина
14,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,2 мм
|
|
Рабочая длина волны
1100 нм-1650 нм
|
Фокусное расстояние
16,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
7,3 мм
|
|
f/#
0,70
|
Числовая апертура
0,79
|
|
Покрытие
просветляющее покрытие
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
|
Чистота поверхности (царапины/ямки)
80/50
|
Эксцентриситет
≤30 угловых минут
|

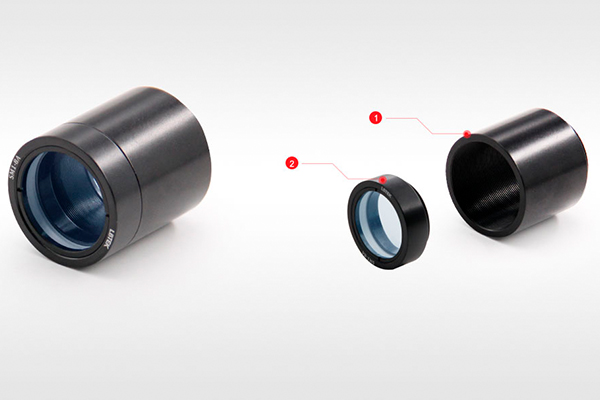

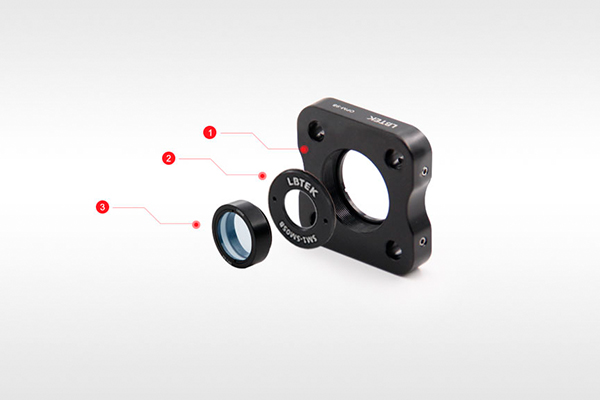

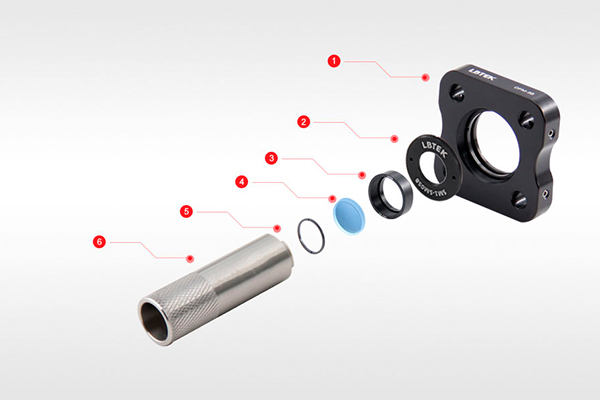

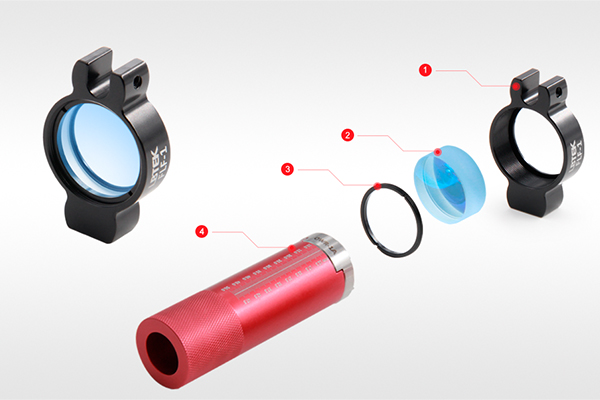

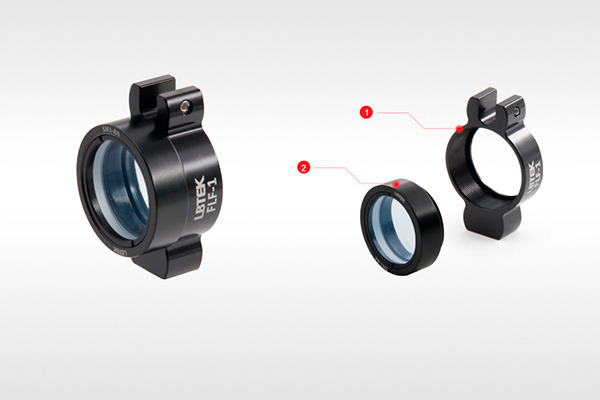

Схема установки:

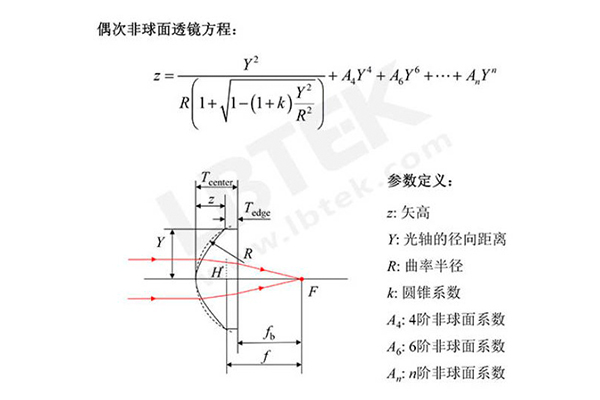

Чертежи:
