Диаметр 12,7 мм |
Допуск диаметра +0,0/-0,1 мм |
|
Очистить апертуру >90% СА |
Центральная толщина 4,0 мм |
|
Допуск по толщине ±0,1 мм |
Толщина края 2,5 мм |
|
Расчетная длина волны 780нм |
Рабочая длина волны 400нм-700нм |
|
Фокусное расстояние 25,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 22,4 мм |
Числовая апертура 0,22 |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Плоскостность (@ 633 нм) λ/4 |
Разность переданного волнового фронта (@633 нм) <0,5 мкм |
|
Эксцентриситет <3 угловых минут |
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
Материал N-BK7 |
Фаска 0,2 мм, 45° |
|
Поверхность мощность ±7,5 мкм |
Неровность поверхности 3 полосы (RMS) |
- Материал: N-BK7/S-LAH64
- Высокий коэффициент пропускания в видимом и ближнем инфракрасном диапазоне длин волн
- Большая числовая апертура и большая апертура (ниже f/#)
- Меньшая сферическая аберрация
- Подходит для приложений с небольшим полем зрения, таких как оптоволоконные источники света
Для полированных асферических линз LBTEK обычно используются два материала: N-BK7 и S-LAH64. Эти два материала обладают высоким коэффициентом пропускания в видимом и ближнем инфракрасном диапазонах. S-LAH64 имеет более высокий показатель преломления, чем N-BK7, поэтому обычно используется для изготовления объективов с высокой числовой апертурой и коротким фокусным расстоянием. Теперь LBTEK предлагает две линзы с просветляющим покрытием для диапазонов длин волн 400–700 нм и 700–1100 нм. По сравнению с обычными сферическими линзами, асферические линзы имеют большую числовую апертуру (NA) и меньшее число f (f/#), меньшую сферическую аберрацию, могут достигать дифракционного предела и обладают лучшими оптическими характеристиками, что может увеличить число компонентов системы. Уменьшается, что упрощает проектирование системы. Из-за ограничений производительности асферических линз вне оси эти прецизионно полированные асферические линзы больше подходят для приложений с небольшими полями зрения, таких как волоконные источники света, такие как коллимация волокон, связь и формирование изображений. По сравнению с формованными асферическими конденсорными линзами прецизионно полированные асферические линзы имеют большие размеры, лучшее качество поверхности и лучшее качество луча. Чтобы обеспечить наилучшие характеристики, при использовании для коллимации точечного источника света пучок падает на плоскую сторону линзы, при использовании для фокусировки коллимированного луча пучок падает на поверхность с большей кривизной.
Общие параметры
|
Рабочая длина волны 400нм-700нм |
Материал: N-BK7/S-LAH64 |
|
Диаметр Ø12,7 мм, Ø25,4 мм, Ø50,8 мм |
Чистая апертуру >90% СА |
|
Расчетная длина волны 780нм |
Допуск на фокусное расстояние ±1% |
|
Допуск диаметра +0,0/-0,1 мм |
Допуск по толщине ±0,1 мм |
|
Фаска 0,2 мм, 45° |
Поверхность мощность ±7,5 мкм |
|
Неровность поверхности 3 полосы (RMS) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Эксцентриситет <3 угловых минут |
Просветляющее покрытие Ravg<0,5% при 400–700 нм (6°AOI, одна поверхность) |
Прецизионные полированные асферические линзы, N-BK7, просветляющее покрытие: 400–700 нм.
- Материал: Н-БК7
- Рабочая длина волны: 400-700 нм
- Диаметр: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм
Прецизионная полированная асферическая линза LBTEK, материал N-BK7, просветляющее покрытие: 400–700 нм, в настоящее время доступны в трех размерах: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента сферическая аберрация может быть устранена в наибольшей степени, а свет может быть сведен в точку, тем самым улучшая оптические характеристики. Асферические линзы LBTEK с прецизионной полировкой поставляются с предварительно установленными стандартными тубусами для линз. На поверхности рукава выгравированы модель продукта, тип, диаметр, фокусное расстояние и числовая апертура, что удобно для пользователей, чтобы быстро определить параметры объектива.
Прецизионная полированная асферическая линза, N-BK7, просветляющее покрытие: 400–700 нм, без крепления.
- Материал: N-BK7
- Рабочая длина волны: 400-700 нм
- Диаметр: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм
Прецизионная полированная асферическая линза LBTEK, материал N-BK7, просветляющее покрытие: 400–700 нм, в настоящее время доступны в трех размерах: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента сферическая аберрация может быть устранена в наибольшей степени, а свет может быть сведен в точку, тем самым улучшая оптические характеристики.
|
Диаметр 12,7 мм |
Допуск диаметра +0,0/-0,1 мм |
|
Очистить апертуру >90% СА |
Центральная толщина 4,0 мм |
|
Допуск по толщине ±0,1 мм |
Толщина края 2,5 мм |
|
Расчетная длина волны 780нм |
Рабочая длина волны 400нм-700нм |
|
Фокусное расстояние 25,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 22,4 мм |
Числовая апертура 0,22 |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Плоскостность (@ 633 нм) λ/4 |
Разность переданного волнового фронта (@633 нм) <0,5 мкм |
|
Эксцентриситет <3 угловых минут |
Неровность поверхности 3 полосы (RMS) |
|
Материал N-BK7 |
Фаска 0,2 мм, 45° |
|
Поверхность мощность ±7,5 мкм |
|
Прецизионные полированные асферические линзы, S-LAH64, просветляющее покрытие: 400–700 нм
- Материал: S-LAH64
- Рабочая длина волны: 400-700 нм
- Диаметр: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм
Прецизионная полированная асферическая линза LBTEK, материал S-LAH64, просветляющее покрытие: 400–700 нм, в настоящее время доступны в трех размерах: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента сферическая аберрация может быть устранена в наибольшей степени, а свет может быть сведен в точку, тем самым улучшая оптические характеристики. . Асферические линзы LBTEK с прецизионной полировкой поставляются с предварительно установленными стандартными тубусами для линз. На поверхности рукава выгравированы модель продукта, тип, диаметр, фокусное расстояние и числовая апертура, что удобно для пользователей, чтобы быстро определить параметры объектива.
|
Диаметр 12,7 мм |
Допуск диаметра +0,0/-0,1 мм |
|
Очистить апертуру >90% СА |
Центральная толщина 4,3 мм |
|
Допуск по толщине ±0,1 мм |
Толщина края 1,6 мм |
|
Расчетная длина волны 780нм |
Рабочая длина волны 400нм-700нм |
|
Фокусное расстояние 10,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 7,6 мм |
Числовая апертура 0,5 |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Плоскостность (@ 633 нм) λ/4 |
Разность переданного волнового фронта (@633 нм) <0,5 мкм |
|
Эксцентриситет <3 угловых минут |
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
Материал S-LAH64 |
Фаска 0,2 мм, 45° |
|
Поверхность мощность ±7,5 мкм |
Неровность поверхности 3 полосы (RMS) |
Прецизионная полированная асферическая линза, S-LAH64, просветляющее покрытие: 400–700 нм, без крепления
- Материал: S-LAH64
- Рабочая длина волны: 400-700 нм
- Диаметр: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм
Прецизионная полированная асферическая линза LBTEK, материал S-LAH64, просветляющее покрытие: 400–700 нм, в настоящее время доступны в трех размерах: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента сферическая аберрация может быть устранена в наибольшей степени, а свет может быть сведен в точку, тем самым улучшая оптические характеристики.
|
Диаметр 12,7 мм |
Допуск диаметра +0,0/-0,1 мм |
|
Очистить апертуру >90% СА |
Центральная толщина 4,3 мм |
|
Допуск по толщине ±0,1 мм |
Толщина края 1,6 мм |
|
Расчетная длина волны 780нм |
Рабочая длина волны 400нм-700нм |
|
Фокусное расстояние 10,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 7,6 мм |
Числовая апертура 0,5 |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Плоскостность (@ 633 нм) λ/4 |
Разность переданного волнового фронта (@633 нм) <0,5 мкм |
|
Эксцентриситет <3 угловых минут |
Неровность поверхности 3 полосы (RMS) |
|
Материал S-LAH64 |
Фаска 0,2 мм, 45° |
|
Поверхность мощность ±7,5 мкм |
|

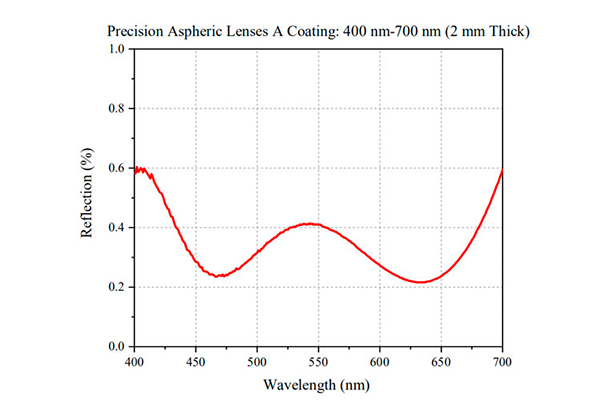

График:

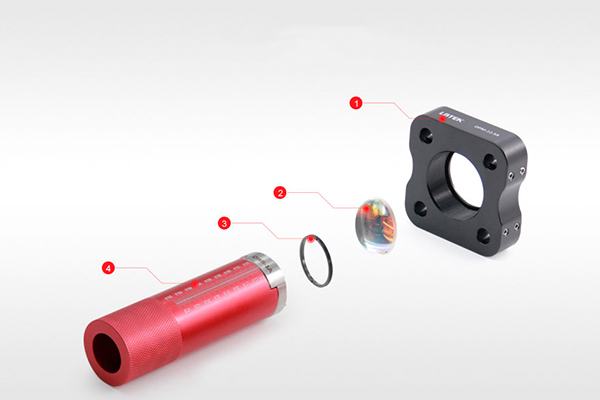

Схема установки:

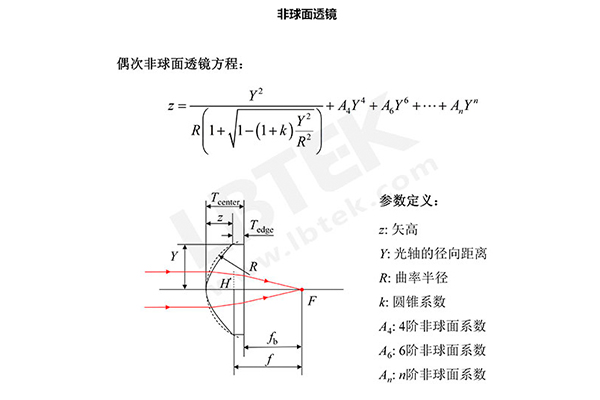

Чертежи:
