Материал оптического элемента D-ZK3 |
Диаметр 4,7 мм |
|
Числовая апертура (NA) 0,4 |
Допуск на диаметр ±0,015 мм |
|
Чистая апертура (поверхность) Ø3,70 мм, (плоская) Ø2,05 мм |
Центральная толщина 3,65 мм |
|
Допуск по толщине центра ±0,04 мм |
Толщина края 2,77 мм |
|
Расчетная длина волны 980нм |
Рабочая длина волны 1100 нм-1700 нм |
|
Фокусное расстояние 4,5 мм |
Допуск на фокусное расстояние ±1,0 % |
|
Заднее фокусное расстояние 2,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% a @расчетная длина волны (угол падения 0°, одна сторона) |
Эксцентриситет <30 угловых минут |
|
Разность переданного волнового фронта (@633 нм) <0,08λ(RMS) |
Чистота поверхности (царапины/ямки) 40/20 |
- Материал подложки: D-ZK3/D-ZLAF52LA
- Большая числовая апертура (NA)
- Использование: концентрация, коллимация и зондирование
По сравнению с обычными сферическими линзами асферические конденсорные линзы не вносят сферической аберрации в проходящий волновой фронт при фокусировке или коллимации световых лучей. LBTEK выбирает стекло D-ZK3 и D-ZLAF52LA для изготовления асферических конденсорных линз различных размеров. Показатель преломления этих двух материалов выше, чем у стекла B270, а изготовленные асферические конденсорные линзы имеют большую числовую апертуру (NA) и более низкие f-числа(f/#). Чтобы обеспечить наилучшие характеристики, при использовании для коллимации точечного источника света пучок падает на плоскую сторону линзы, при использовании для фокусировки коллимированного луча пучок падает на поверхность с большей кривизной. По сравнению с прецизионно полированными асферическими линзами формованные асферические конденсорные линзы имеют преимущества хорошей стабильности производства и массового производства. LBTEK предлагает асферические конденсорные линзы без покрытия и три линзы с просветляющим покрытием: 400–700 нм, 700–1100 нм и 1100–1700 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Асферическая конденсорная линза, D-ZK3, просветляющее покрытие 1100–1700 нм.
- Материал подложки: D-ZK3
- Рабочая длина волны: 1100-1700 нм
- Диаметр: Ø4,7 мм, Ø6,33 мм опционально
Асферические конденсорные линзы, поставляемые LBTEK, в настоящее время доступны в диаметрах Ø4,7 мм и Ø6,33 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна поверхности асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента можно в наибольшей степени устранить сферическую аберрацию, а свет можно свести к точке, тем самым улучшив оптические производительность.
Асферическая конденсорная линза, D-ZLAF52LA, просветляющее покрытие 1100–1700 нм
- Материал подложки: D-ZLAF52LA
- Рабочая длина волны: 1100-1700 нм
- Диаметр: Ø3,0 мм, Ø4,5 мм опционально
Асферические конденсорные линзы, поставляемые LBTEK, в настоящее время доступны в диаметрах Ø3,0 мм и Ø4,5 мм. Сферическое преломление обычных линз не может заставить параллельный свет сходиться в точку, что приводит к сферической аберрации. Кривизна асферической линзы непрерывно изменяется от центра к краю. Путем регулировки конической константы и асферического коэффициента сферическая аберрация может быть устранена в наибольшей степени, а свет может быть сосредоточен в точке, тем самым улучшая оптические характеристики.
|
Материал оптического элемента D-ZLAF52LA |
Диаметр 3,0 мм |
|
Числовая апертура (NA) 0,5 |
Допуск на диаметр ±0,015 мм |
|
Чистая апертура (поверхность) Ø2,0 мм, (плоская) Ø1,09 мм |
Центральная толщина 1,89 мм |
|
Допуск по толщине центра ±0,03 мм |
Толщина края 1,4 мм |
|
Расчетная длина волны 780нм |
Рабочая длина волны 1100 нм-1700 нм |
|
Фокусное расстояние 2,0 мм |
Допуск на фокусное расстояние ±1,0 % |
|
Заднее фокусное расстояние 1,0 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% a @расчетная длина волны (угол падения 0°, одна сторона) |
Эксцентриситет <30 угловых минут |
|
Разность переданного волнового фронта (@633 нм) <0,07λ(RMS) |
Чистота поверхности (царапины/ямки) 40/20 |

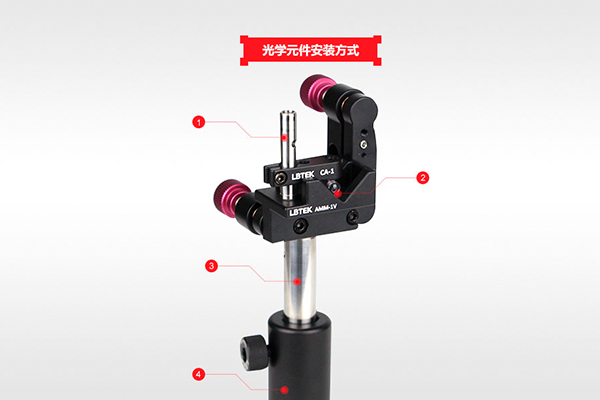

Схема установки:

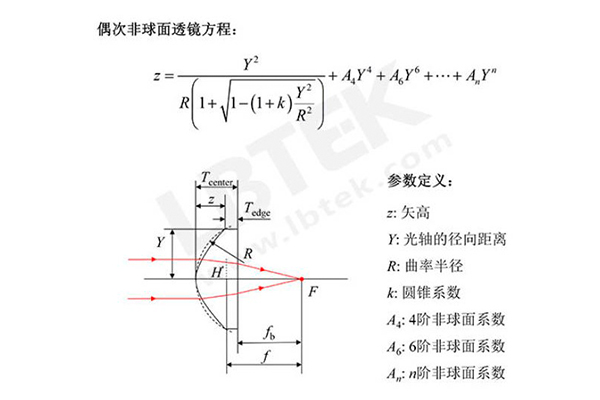

Чертежи:
