- Материал подложки: B270
- Большая числовая апертура (NA)

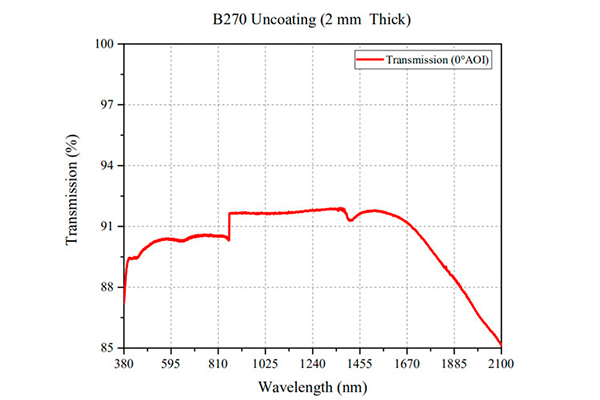

- Рабочая длина волны: 380 нм-2,1 мкм (без покрытия)
- Использование: прожектор, проекция и обнаружение
По сравнению с обычными сферическими линзами асферические конденсорные линзы имеют большую числовую апертуру (NA) и меньшее число f (f/#). Эти конденсоры подходят для коллимации источников света широкого спектра, светодиодов и других источников света, а также для некоторых сценариев, требующих эффективного освещения. Для обеспечения наилучших характеристик при использовании точечного источника света луч падает на плоскую сторону линзы, при использовании асферической конденсорной линзы для фокусировки коллимирующего луча пучок падает на поверхность с большей кривизной. LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 - это высококачественное стекло, разработанное Schott. Оно имеет высокую плоскостность поверхности, хорошие оптические свойства и хороший коэффициент пропускания в диапазоне видимого света. По сравнению с прецизионно полированными асферическими линзами формованные асферические конденсорные линзы имеют преимущества хорошей стабильности производства и массового производства. LBTEK предлагает асферические конденсорные линзы без покрытия и линзы с просветляющим покрытием для 400–700 нм и 700–1100 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента
B270
|
Допуск по толщине центра
±0,3 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Допуск диаметра
+0,0/-0,5 мм
|
Асферическая конденсорная линза, без покрытия: 380 нм-2,1 мкм.
- Материал подложки: B270
- Большая числовая апертура (NA)
- Рабочая длина волны: 380 нм-2,1 мкм (без покрытия)
- Использование: прожектор, проекция и обнаружение
LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 - это высококачественное стекло, разработанное Schott. Оно имеет высокую плоскостность поверхности, хорошие оптические свойства и хороший коэффициент пропускания в диапазоне видимого света. Асферические конденсорные линзы LBTEK поставляются с предустановленными стандартными тубусами. На поверхности рукава выгравированы модель продукта, тип, диаметр, фокусное расстояние и числовая апертура, что удобно для пользователей, чтобы быстро определить параметры объектива.
Асферическая конденсорная линза, B270, диаметр 12,0 мм, фокусное расстояние 10,5 мм, числовая апертура 0,54, без покрытия, крепления в стандартном тубусе объектива SM05
|
Материал оптического элемента
В270
|
Диаметр
12,0 мм
|
|
Чистая апертура
>10,8 мм
|
Центральная толщина
5,8 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,9 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
10,5 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
6,7 мм
|
|
f/#
0,97
|
Числовая апертура
0,54
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)
|
|
Асферическая конденсорная линза, B270, диаметр 12,7 мм, фокусное расстояние 8,0 мм, числовая апертура 0,78, без покрытия, крепления в стандартном тубусе объектива SM05
|
Материал оптического элемента
В270
|
Диаметр
12,7 мм
|
|
Чистая апертура
>11,4 мм
|
Центральная толщина
7,5 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,6 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
8,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
3,7 мм
|
|
f/#
0,70
|
Числовая апертура
0,78
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)
|
|
Асферическая конденсорная линза, B270, диаметр 25,0 мм, фокусное расстояние 20,1 мм, числовая апертура 0,60, без покрытия, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
В270
|
Диаметр
25,0 мм
|
|
Чистая апертура
>22,5 мм
|
Центральная толщина
12,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,8 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
20,1 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
12,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Механический корпус
SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Асферическая конденсорная линза, B270, диаметр 25,4 мм, фокусное расстояние 16,0 мм, числовая апертура 0,79, без покрытия, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
В270
|
Диаметр
25,4 мм
|
|
Чистая апертура
>22,9 мм
|
Центральная толщина
14,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,2 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
16,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
7,3 мм
|
|
f/#
0,70
|
Числовая апертура
0,79
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Механический корпус
SM1-16.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Асферическая конденсорная линза, B270, диаметр 50,0 мм, фокусное расстояние 40,0 мм, числовая апертура 0,60, без покрытия, крепления в стандартной тубусе SM2
|
Материал оптического элемента
В270
|
Диаметр
50,0 мм
|
|
Чистая апертура
>45,0 мм
|
Центральная толщина
21,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,6 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
40,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
26,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Механический корпус
SM2-25A (тубус объектива, наружная и внутренняя резьба SM2)
|
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)
|
|
Асферическая конденсорная линза, без покрытия: 380 нм-2,1 мкм, без крепления.
- Материал подложки: B270
- Большая числовая апертура (NA)
- Рабочая длина волны: 380 нм-2,1 мкм (без покрытия)
- Использование: прожектор, проекция и обнаружение
LBTEK выбирает стекло B270 для изготовления различных асферических линз для конденсора. Стекло B270 - это высококачественное стекло, разработанное Schott. Оно имеет высокую плоскостность поверхности, хорошие оптические свойства и хороший коэффициент пропускания в диапазоне видимого света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Асферическая конденсорная линза, B270, диаметр 10,0 мм, фокусное расстояние 8,0 мм, числовая апертура 0,61, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
10,0 мм
|
|
Чистая апертура
>9,0 мм
|
Центральная толщина
5,8 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,1 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
8,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
4,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,61
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 12,0 мм, фокусное расстояние 10,5 мм, числовая апертура 0,54, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
12,0 мм
|
|
Чистая апертура
>10,8 мм
|
Центральная толщина
5,8 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,9 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
10,5 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
6,7 мм
|
|
f/#
0,97
|
Числовая апертура
0,54
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 12,7 мм, фокусное расстояние 8,0 мм, числовая апертура 0,78, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
12,7 мм
|
|
Чистая апертура
>11,4 мм
|
Центральная толщина
7,5 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,6 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
8,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
3,7 мм
|
|
f/#
0,70
|
Числовая апертура
0,78
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 15,0 мм, фокусное расстояние 12,0 мм, числовая апертура 0,61, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
15,0 мм
|
|
Чистая апертура
>13,5 мм
|
Центральная толщина
8,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,4 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
12,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
7,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,61
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 20,0 мм, фокусное расстояние 18,1 мм, числовая апертура 0,52, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
20,0 мм
|
|
Чистая апертура
>18,0 мм
|
Центральная толщина
8,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,8 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
18,1 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
13,0 мм
|
|
f/#
1,01
|
Числовая апертура
0,52
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 25,0 мм, фокусное расстояние 20,1 мм, числовая апертура 0,60, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
25,0 мм
|
|
Чистая апертура
>22,5 мм
|
Центральная толщина
12,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,8 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
20,1 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
12,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 25,4 мм, фокусное расстояние 16,0 мм, числовая апертура 0,79, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
25,4 мм
|
|
Чистая апертура
>22,9 мм
|
Центральная толщина
14,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
1,2 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
16,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
7,3 мм
|
|
f/#
0,70
|
Числовая апертура
0,79
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Асферическая конденсорная линза, B270, диаметр 50,0 мм, фокусное расстояние 40,0 мм, числовая апертура 0,60, без покрытия
|
Материал оптического элемента
В270
|
Диаметр
50,0 мм
|
|
Чистая апертура
>45,0 мм
|
Центральная толщина
21,0 мм
|
|
Допуск по толщине центра
±0,3 мм
|
Толщина края
2,6 мм
|
|
Рабочая длина волны
380 нм-2,1 мкм
|
Фокусное расстояние
40,0 мм
|
|
Допуск на фокусное расстояние
±8%
|
Заднее фокусное расстояние
26,0 мм
|
|
f/#
0,89
|
Числовая апертура
0,60
|
|
Покрытие
без покрытия
|
Чистота поверхности (царапины/ямки)
80/50
|
|
Эксцентриситет
≤30 угловых минут
|
Порог повреждения
0,68 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø 6,558 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
График:

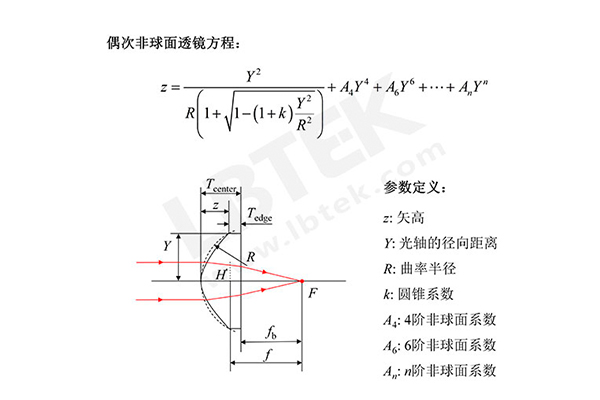

Чертежи:
