Ахроматическая дуплетная линза с просветляющим покрытием: 700–1100 нм

Цена: 154.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Линзы

Модель:

Описание

Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Ахроматические дублеты LBTEK профессионально оптимизированы для обеспечения превосходных характеристик в заданном диапазоне длин волн. Для различных пленочных систем мы используем три типичные длины волн для проектирования линз: для просветляющих покрытий 400-700 нм мы выбираем три длины волны: 486,1 нм, 587,6 нм и 656,3 нм, для просветляющих покрытий 700-1100 нм мы выбираем три длины волны. Длины волн 706,5 нм, 855 нм и 1015 нм, для просветляющих покрытий 1100–1650 нм выбираем три длины волны: 1016 нм, 1330 нм и 1550 нм. Многоволновой расчет гарантирует, что ахроматический дублет может поддерживать смещение фокусного расстояния менее 0,5 мм в пределах проектной полосы пропускания. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Общие параметры

Чистота поверхности (царапины/ямки) 40/20	Рабочая длина волны 700нм-1100нм
Изогнутая апертура 3	Допуск на фокусное расстояние ±1%
Поверхностная локальная апертура 0,5	Расчетная длина волны 706,5 нм, 855 нм, 1015 нм
Эксцентриситет ≤3 угловых минуты

Ахроматическая дуплетная положительная линза, просветляющее покрытие: 700-1100 нм

Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом.
Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 19,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе SM05

Материал оптического элемента

N-BAF10/N-SF6HT

Диаметр

12,7 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

6,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,9 мм

Радиус кривизны 1

12,2 мм

Радиус кривизны 2

-10,6 мм

Радиус кривизны 3

-77,4 мм

Расчетная длина волны

706,5 нм, 855 нм, 1015 нм

Рабочая длина волны

700нм-1100нм

Фокусное расстояние

19,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

15,7 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Механический корпус

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)

Порог повреждения

0,65 Дж/см² при 780 нм, 120 фс, 100 Гц, Ø13,32 мкм (100 импульсов)

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе SM05

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе SM05

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 45,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/N-SF8, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF10, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-SF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM2

Ахроматическая двойная положительная линза, просветляющее покрытие: 700–1100 нм, не установлена.

Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 6,0 мм, фокусное расстояние 10,0 мм, просветляющее покрытие 700–1100 нм

Материал оптического элемента

N-LAK22/N-SF6HT

Диаметр

6,0 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

4,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,0 мм

Радиус кривизны 1

7,1 мм

Радиус кривизны 2

-5,3 мм

Радиус кривизны 3

-19,5 мм

Расчетная длина волны

706,5 нм, 855 нм, 1015 нм

Рабочая длина волны

700нм-1100нм

Фокусное расстояние

10,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

8,1 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,65 Дж/см² при 780 нм, 120 фс, 100 Гц, Ø13,32 мкм (100 импульсов)

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 8,0 мм, фокусное расстояние 16,0 мм, просветляющее покрытие, 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6, диаметр 8,0 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 19,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние -40,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 45,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние -50,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BK7/N-SF8, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF10, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, SF5/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-SF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-LAK22/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 50,8 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 700–1100 нм

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 50,8 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 700–1100 нм

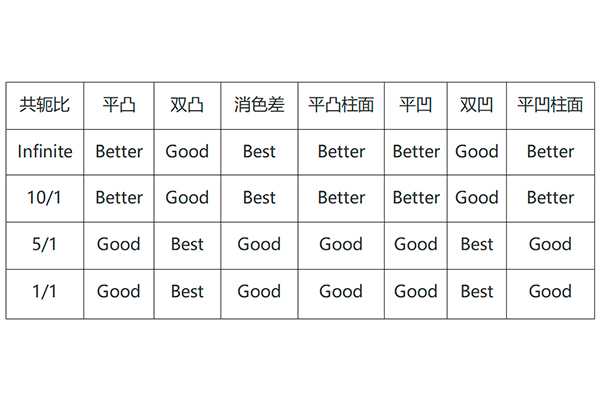

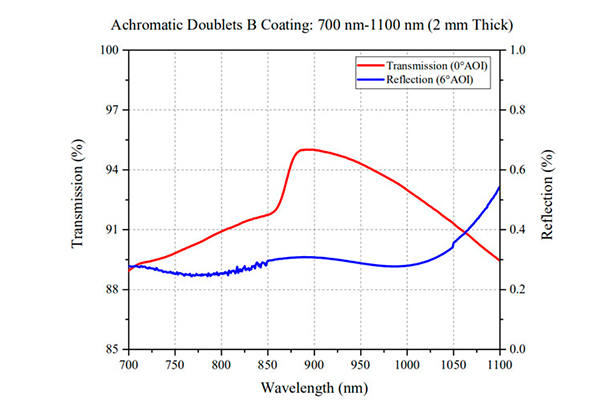

График:

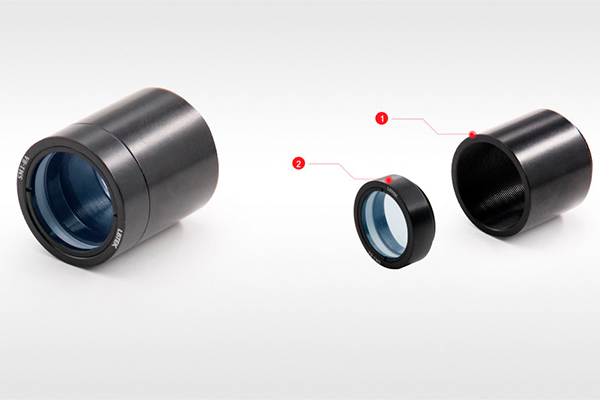

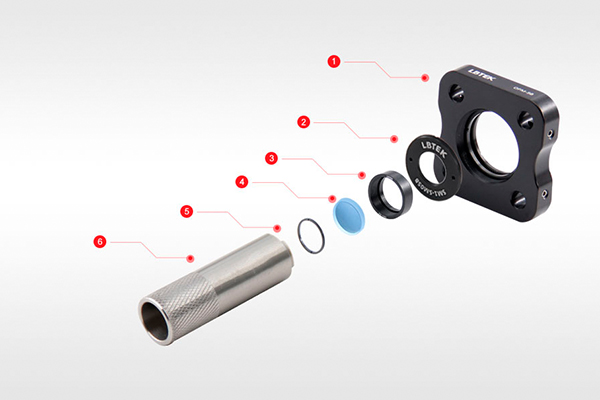

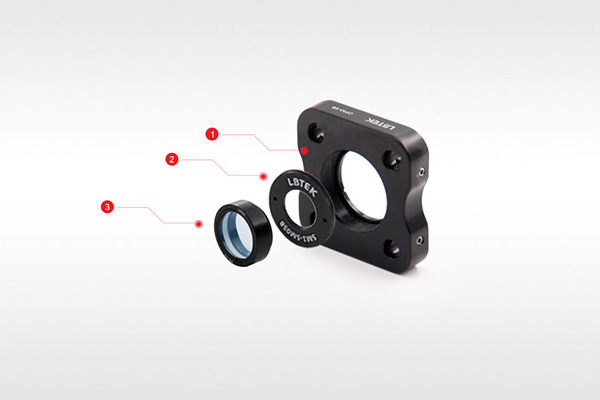

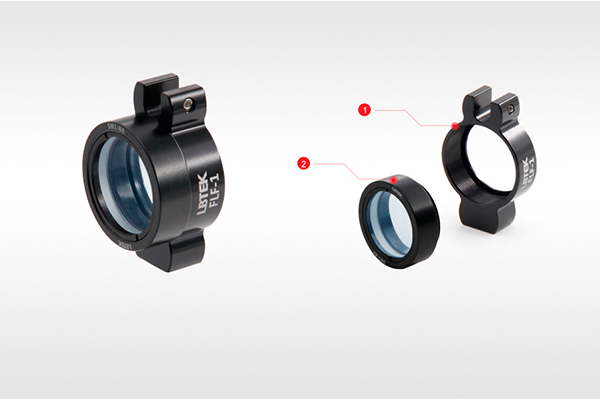

Схема установки:

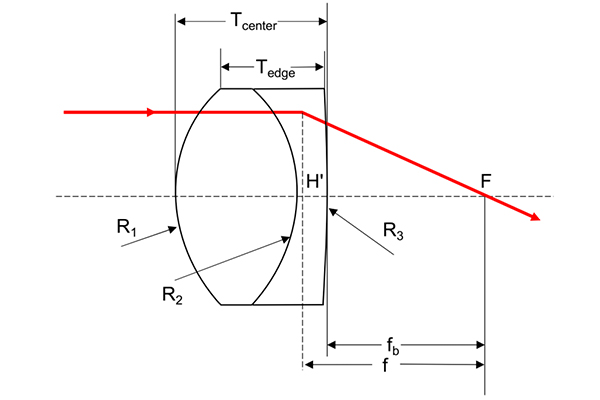

Чертежи:
