Ахроматическая дуплетная линза с просветляющим покрытием: 400–700 нм

Цена: 154.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Линзы

Модель:

Описание

Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей
Рабочая длина волны: 400-700 нм (антибликовое покрытие)

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Ахроматические дублеты LBTEK профессионально оптимизированы для обеспечения превосходных характеристик в заданном диапазоне длин волн. Для различных пленочных систем мы используем три типичные длины волн для проектирования линз: для просветляющих покрытий 400-700 нм мы выбираем три длины волны: 486,1 нм, 587,6 нм и 656,3 нм, для просветляющих покрытий 700-1100 нм мы выбираем три длины волны. длины волн: 706,5 нм, 855 нм и 1015 нм, для просветляющего покрытия 1100–1650 нм выбираем три длины волны: 1016 нм, 1330 нм и 1550 нм. расчетная полоса пропускания Смещение фокусного расстояния может быть меньше 0,5 мм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Общие параметры

Чистота поверхности (царапины/ямки) 40/20	Изогнутая апертура 3
Допуск на фокусное расстояние ±1%	Поверхностная локальная апертура 0,5
Расчетная длина волны 486,1 нм, 587,6 нм, 656,3 нм	Эксцентриситет ≤3 угловых минуты
Покрытие Ravg<0,5%^a при 400-700 нм

Ахроматическая дуплетная положительная линза, просветляющее покрытие: 400-700 нм.

Рабочая длина волны: 400-700 нм (антибликовое покрытие)
Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом.

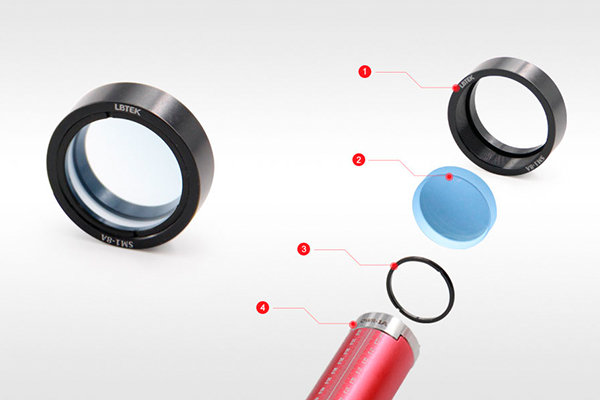

Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектив

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 19,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Материал оптического элемента

N-BAF10/N-SF6HT

Диаметр

12,7 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

6,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,9 мм

Радиус кривизны 1

12,9 мм

Радиус кривизны 2

-11,0 мм

Радиус кривизны 3

-59,3 мм

Расчетная длина волны

486,1 нм, 587,6 нм, 656,3 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

19,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

15,7 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Механический корпус

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)

Порог повреждения

0,14 Дж/см²при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 45,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние -50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, E-BAF11/FD10, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BAK4/SF5, диаметр 25,4 мм, фокусное расстояние -75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 25,4 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-SSK5/LAFN7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Ахроматическая цементированная линза, E-BAF11/N-SF11, диаметр 50,8 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе SM2

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе SM2

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 50,8 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 50,8 мм, фокусное расстояние 180,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе SM2

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 50,8 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Ахроматическая двойная положительная линза, просветляющее покрытие: 400–700 нм, не установлена.

Рабочая длина волны: 400-700 нм (антибликовое покрытие)
Небольшое смещение фокусного расстояния для разных длин волн
Высокоточный дизайн и обработка для удовлетворения различных потребностей

Ахроматические дублеты обладают гораздо лучшими оптическими характеристиками, чем синглеты, и подходят для сложных задач визуализации и управления лучом. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Ахроматическая цементированная линза, N-BAK4/SF5, диаметр 6,0 мм, фокусное расстояние 10,0 мм, просветляющее покрытие 400–700 нм

Материал оптического элемента

N-BAK4/SF5

Диаметр

6,0 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

4,0 мм

Допуск по толщине центра

±0,2 мм

Толщина края

3,0 мм

Радиус кривизны 1

6,2 мм

Радиус кривизны 2

-4,6 мм

Радиус кривизны 3

-19,6 мм

Расчетная длина волны

486,1 нм, 587,6 нм, 656,3 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

10,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

7,9 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,14 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 6,35 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 8,0 мм, фокусное расстояние 10,0 мм, просветляющее покрытие, 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 8,0 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 12,7 мм, фокусное расстояние 19,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние 45,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 25,4 мм, фокусное расстояние -50,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, E-BAF11/FD10, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAK4/SF5, диаметр 25,4 мм, фокусное расстояние -75,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 25,4 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-SSK5/LAFN7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, диаметр 25,4 мм, толщина центра 6,0 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 50,0 мм, просветляющее покрытие, 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 30,0 мм, фокусное расстояние 100,0 мм, просветляющее покрытие, 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 40,0 мм, фокусное расстояние 330,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, E-BAF11/N-SF11, диаметр 50,8 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF6HT, диаметр 50,8 мм, фокусное расстояние 80,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BAF10/N-SF10, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF5, диаметр 50,8 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF5, диаметр 50,8 мм, фокусное расстояние 180,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 50,8 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/SF2, диаметр 50,8 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 50,8 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 50,8 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм

Ахроматическая цементированная линза, N-BK7/N-SF2, диаметр 50,8 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм

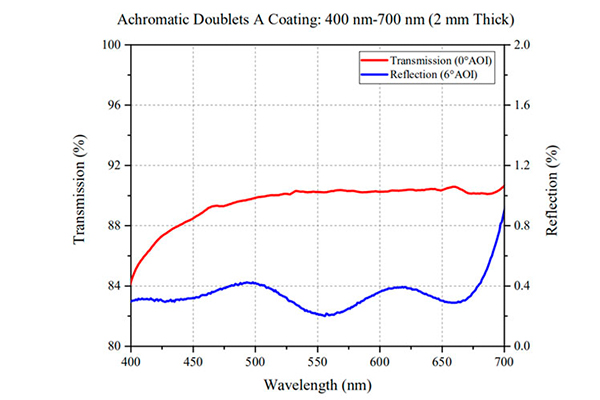

График:

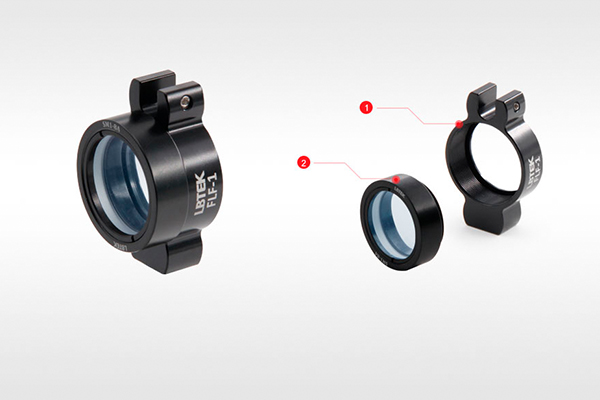

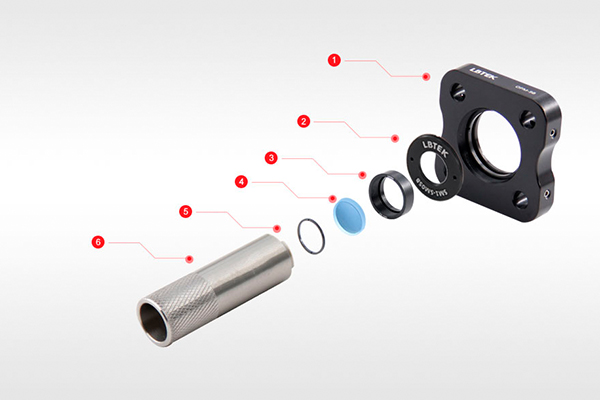

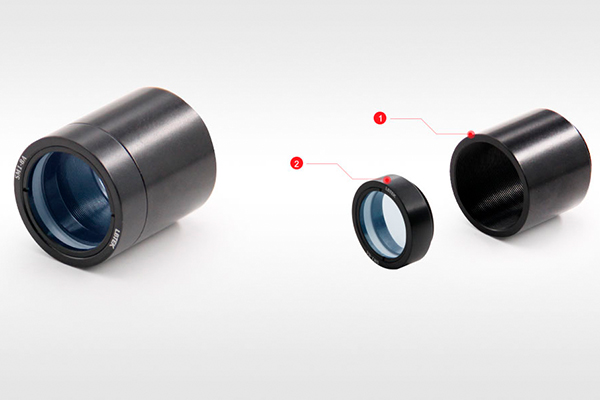

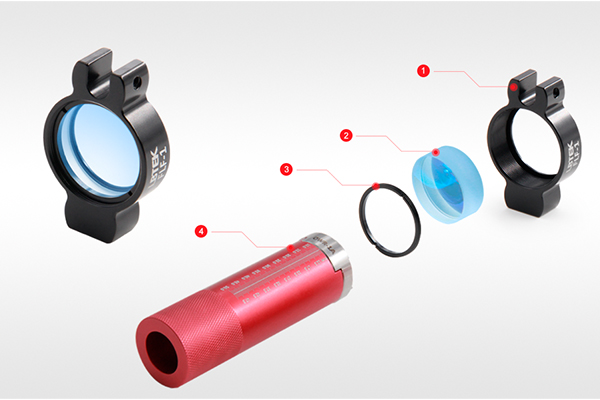

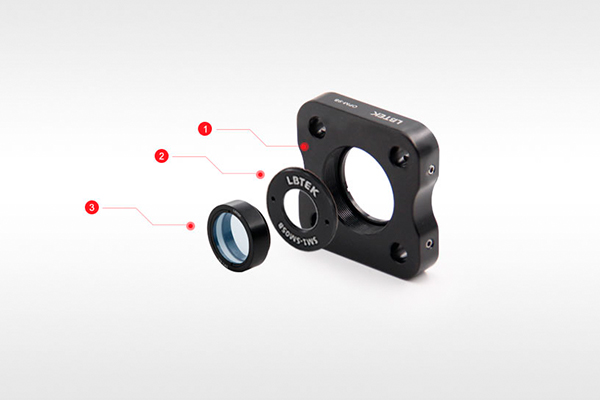

Схема установки:

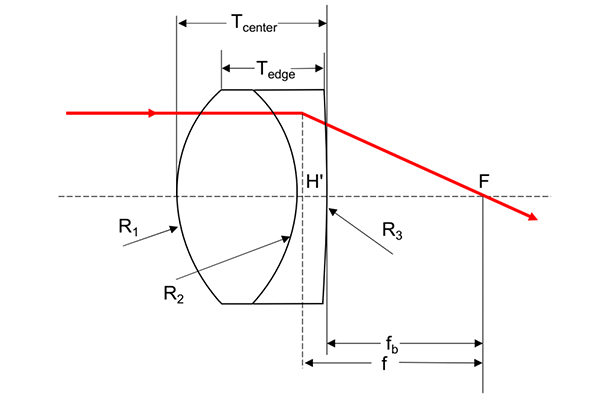

Чертежи:
