- Оптический материал: N-SF11
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча

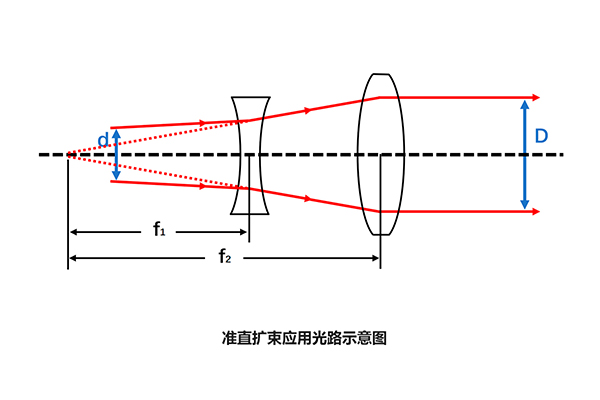

Обе стороны двояковогнутой линзы вогнуты и имеют одинаковый радиус кривизны. Двояковогнутая линза с отрицательным фокусным расстоянием часто используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (уменьшения) изображения. Поскольку N-SF11 имеет меньшее число Аббе, линзы из материала N-SF11 обладают большей дисперсией, чем линзы N-BK7, поэтому LBTEK решила использовать N-SF11 для изготовления линз с меньшим фокусным расстоянием, а линзы N-SF11, больше подходят для особо агрессивных (кислотных и щелочных) сред. В дополнение к двояковогнутой линзе N-SF11 компания LBTEK также предлагает двояковогнутую линзу N-BK7. N-BK7 является наиболее часто используемым материалом для высококачественных оптических компонентов для широкого диапазона оптических и ближних инфракрасных областей. LBTEK предлагает двояковогнутые линзы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-SF11 |
Рабочая длина волны 400нм-700нм |
|
Допуск на фокусное расстояние ±1% |
Чистота поверхности (царапины/ямки) 40/20 |
|
Изогнутая апертура 3 |
Поверхностная локальная апертура 0,5 |
|
Эксцентриситет ≤3 угловых минуты |
|
Двояковыпуклая линза, N-SF11, просветляющее покрытие: 400–700 нм
- Материал подложки: N-SF11
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча

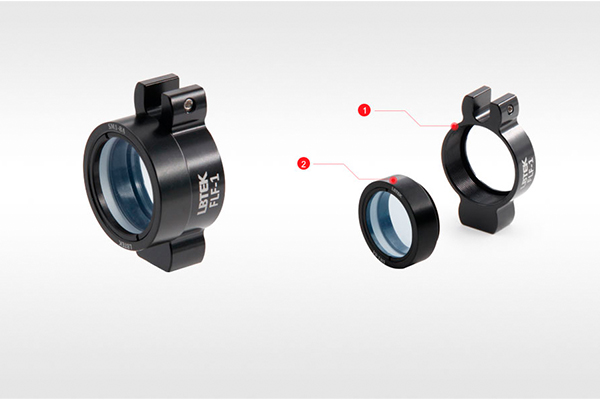

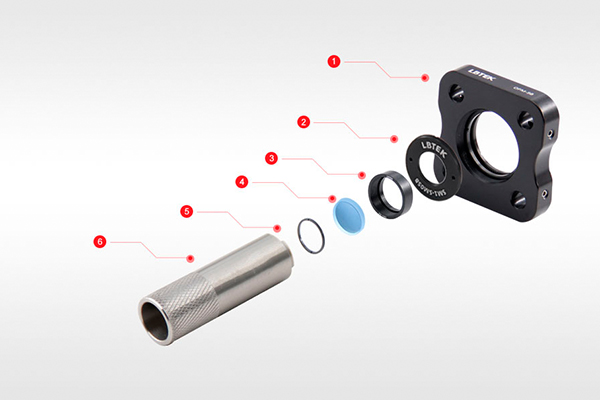

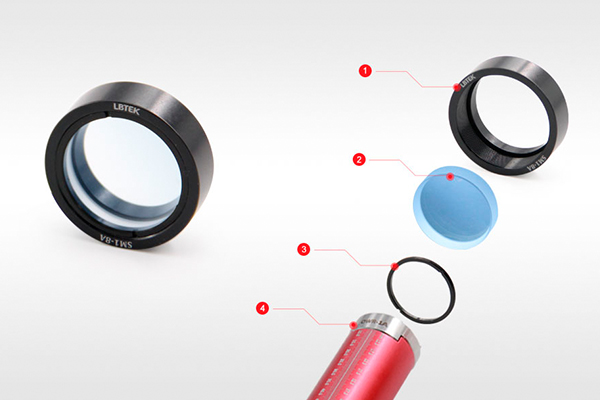

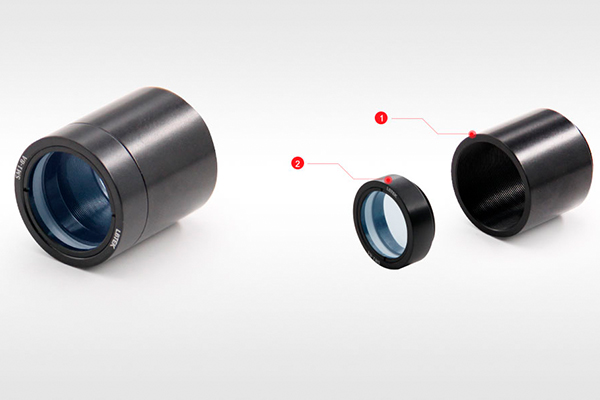

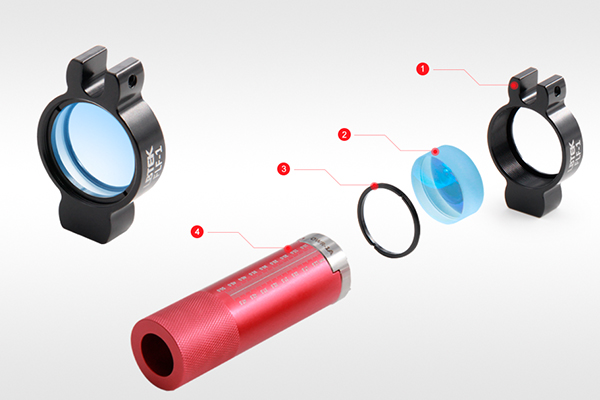

Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK выбирает N-SF11, сертифицированный RoHS, для изготовления различных объективов с меньшим фокусным расстоянием, а объективы N-SF11 больше подходят для особо агрессивных (кислотных или щелочных) условий. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз.

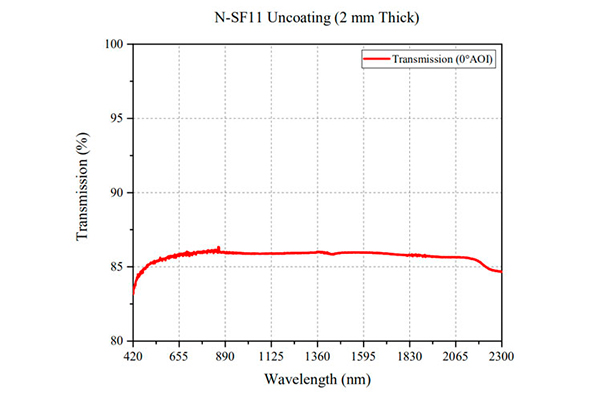

График:

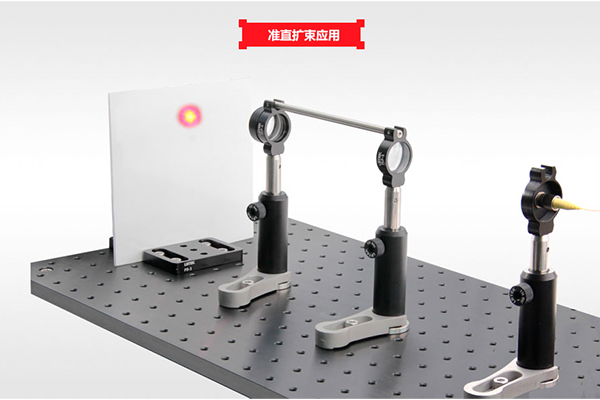

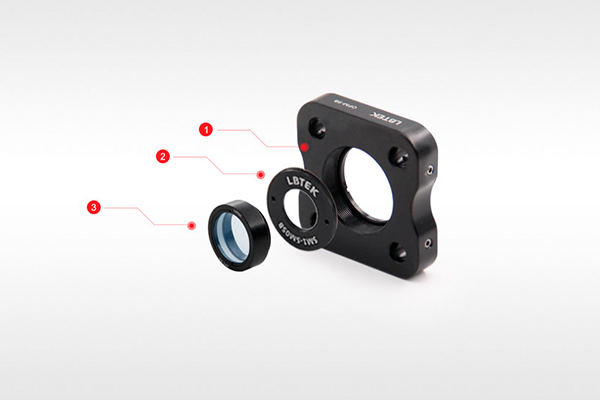

Схема установки:

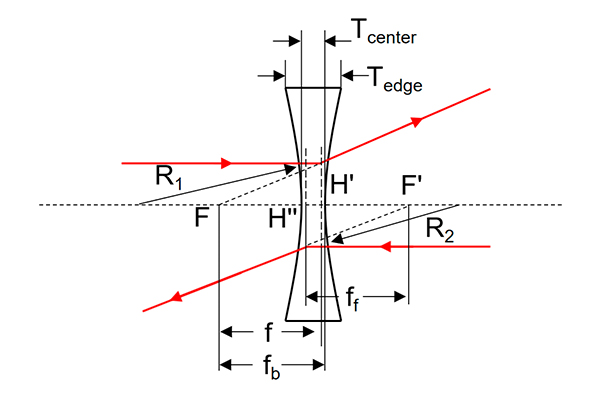

Чертежи:
