Материал оптического элемента N-SF11 |
Диаметр 25,4 мм |
|
Допуск диаметра +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 7,2 мм |
Радиус кривизны -39,6 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 400нм-700нм |
|
Фокусное расстояние -25,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние -25,6 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1) |
- Оптический материал: N-SF11
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча
Обе стороны двояковогнутой линзы вогнуты и имеют одинаковый радиус кривизны. Двояковогнутая линза с отрицательным фокусным расстоянием часто используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (уменьшения) изображения. Поскольку N-SF11 имеет меньшее число Аббе, линзы из материала N-SF11 обладают большей дисперсией, чем линзы N-BK7, поэтому LBTEK решила использовать N-SF11 для изготовления линз с меньшим фокусным расстоянием, а линзы N-SF11, больше подходят для особо агрессивных (кислотных и щелочных) сред. В дополнение к двояковогнутой линзе N-SF11 компания LBTEK также предлагает двояковогнутую линзу N-BK7. N-BK7 является наиболее часто используемым материалом для высококачественных оптических компонентов для широкого диапазона оптических и ближних инфракрасных областей. LBTEK предлагает двояковогнутые линзы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-SF11 |
Рабочая длина волны 400нм-700нм |
|
Допуск на фокусное расстояние ±1% |
Чистота поверхности (царапины/ямки) 40/20 |
|
Изогнутая апертура 3 |
Поверхностная локальная апертура 0,5 |
|
Эксцентриситет ≤3 угловых минуты |
|
Двояковыпуклая линза, N-SF11, просветляющее покрытие: 400–700 нм
- Материал подложки: N-SF11
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK выбирает N-SF11, сертифицированный RoHS, для изготовления различных объективов с меньшим фокусным расстоянием, а объективы N-SF11 больше подходят для особо агрессивных (кислотных или щелочных) условий. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз.
Двояковыпуклая линза, N-SF11, просветляющее покрытие: 400–700 нм, без крепления
- Материал подложки: N-SF11
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча
Двояковогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Поскольку N-SF11 имеет более низкое число Аббе, LBTEK выбирает N-SF11, сертифицированный RoHS, для изготовления различных объективов с меньшим фокусным расстоянием, а объективы N-SF11 больше подходят для особо агрессивных (кислотных или щелочных) условий. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Материал оптического элемента N-SF11 Диаметр 25,4 мм Допуск диаметра +0,00/-0,10 мм Очистить апертуру 90% СА Центральная толщина 3,0 мм Допуск по толщине центра ±0,1 мм Толщина края 7,2 мм Радиус кривизны -39,6 мм Расчетная длина волны 587,6 нм Рабочая длина волны 400нм-700нм Фокусное расстояние -25,0 мм Допуск на фокусное расстояние ±1% Заднее фокусное расстояние -25,6 мм Покрытие просветляющее покрытие Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) Чистота поверхности (царапины/ямки) 40/20 Поверхностная локальная апертура 0,5 Изогнутая апертура 3 Эксцентриситет ≤3 угловых минуты

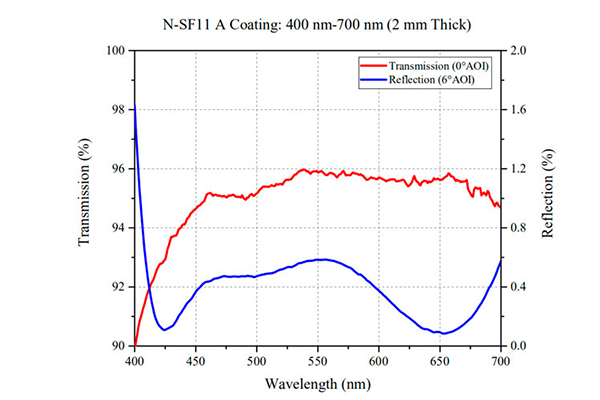

График:
Схема установки:
Чертежи:
