Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 9,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,5 мм |
Радиус кривизны 24,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 1100 нм-1650 нм |
|
Фокусное расстояние 25,4 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 22,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1) |
- Оптический материал: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)
- Использование: визуализация, расширение или сгущение луча, конвергенция

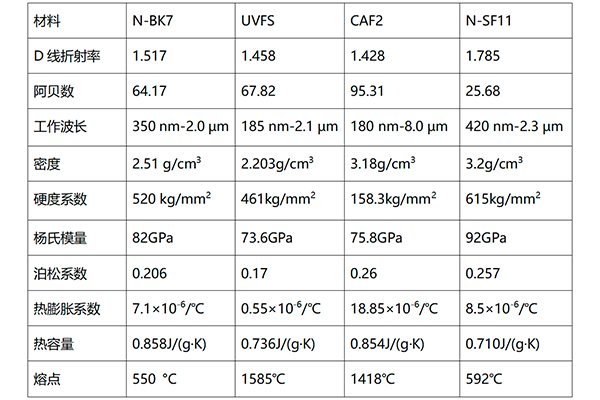

Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника света. В то же время обе стороны линзы покрыты просветляющим покрытием 1100-1650 нм, что может снизить отражательную способность линзы. Лентикулярные линзы обычно используются в приложениях для обработки изображений, а N-BK7 является наиболее распространенным материалом для линз, в основном используемым в видимом и ближнем инфракрасном диапазонах. LBTEK выбирает N-BK7 для изготовления различных линз. Все наши линзы тщательно обрабатываются и строго контролируются. Гарантия LBTEK для предоставления пользователям высококачественных линз по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Изогнутая апертура 3 |
Допуск на фокусное расстояние ±1% |
|
Поверхностная локальная апертура 0,5 |
Расчетная длина волны 587,6 нм |
|
Эксцентриситет ≤3 угловых минуты |
|
Двояковыпуклая, N-BK7, просветляющее покрытие: 1100–1650 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 1100-1650 нм (антибликовое покрытие)

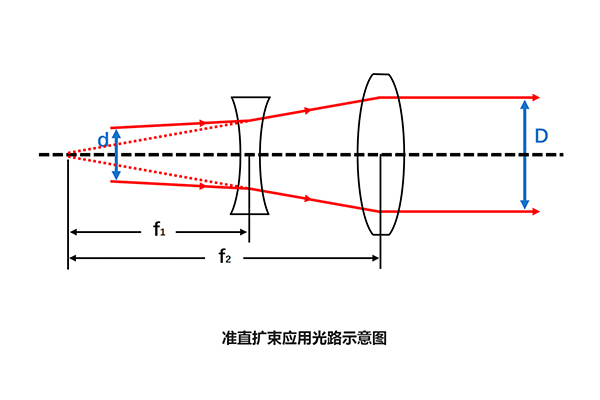

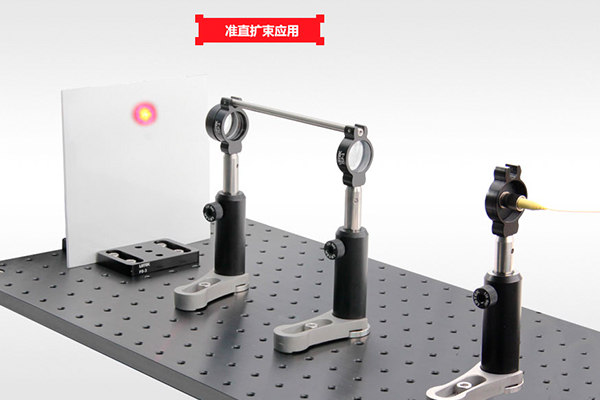

- Применение: визуализация, расширитель луча или уменьшение луча
Лентикулярные линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. LBTEK производит двояковыпуклые линзы из стекла N-BK7, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Двояковыпуклая линза, N-BK7, просветляющее покрытие: 1100–1650 нм, не установлена
- Материал подложки: N-BK7
- Рабочая длина волны: 1100-1650 нм (увеличенное покрытие)
- Применение: визуализация, расширитель луча или уменьшение луча
Лентикулярные линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. LBTEK производит двояковыпуклые линзы из стекла N-BK7, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
|
Материал оптического элемента N-BK7 |
Диаметр 9,0 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 3,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 11,7 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 1100 нм-1650 нм |
|
Фокусное расстояние 12,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 10,7 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
|

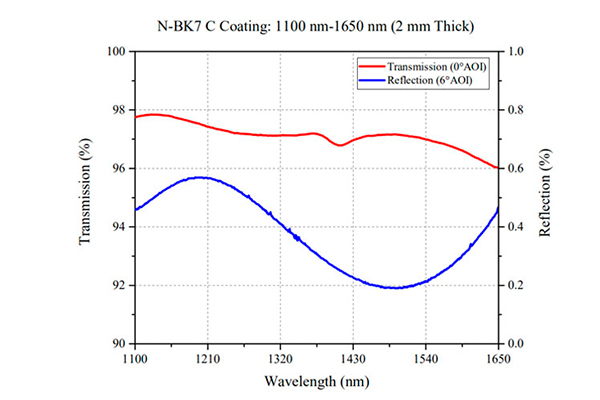

График:

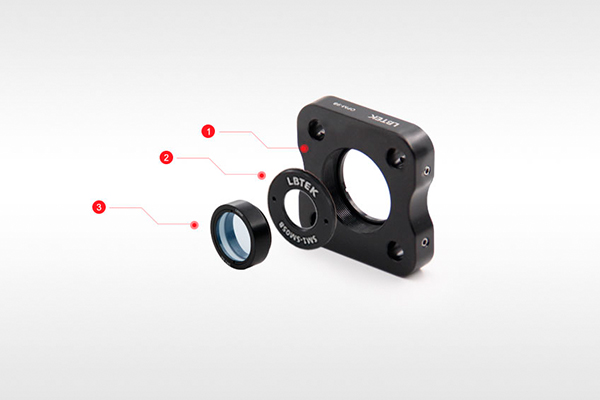

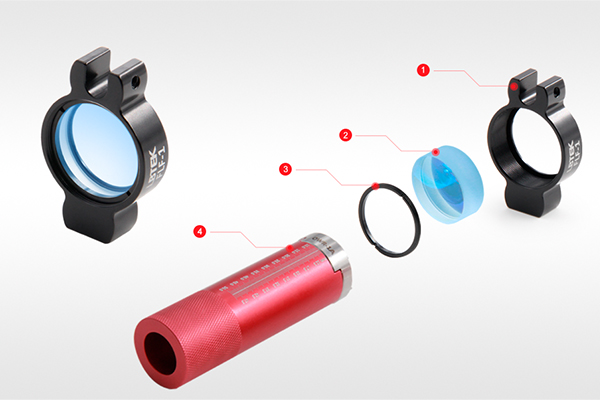

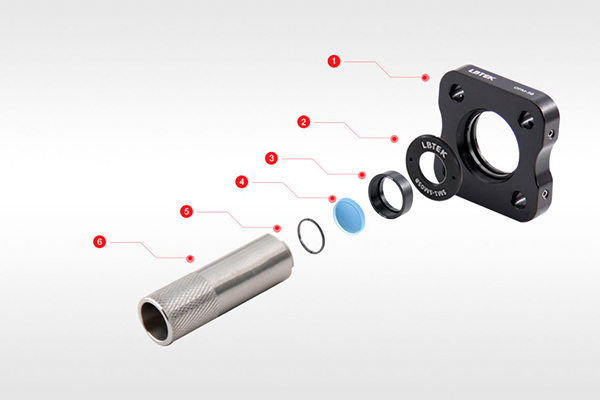

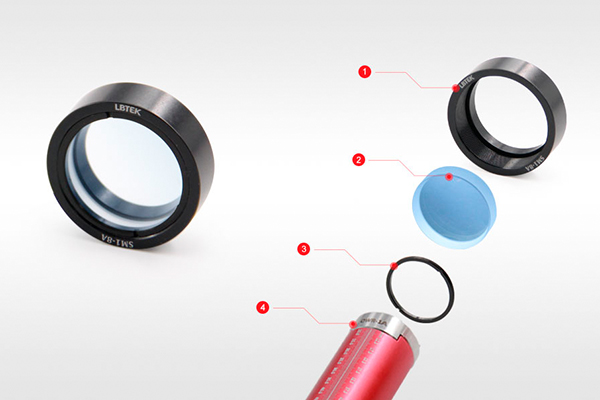

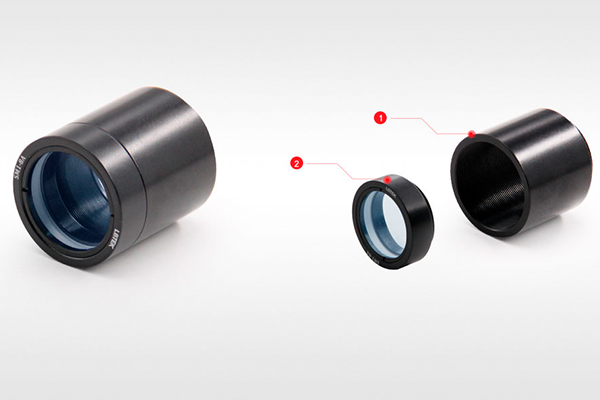

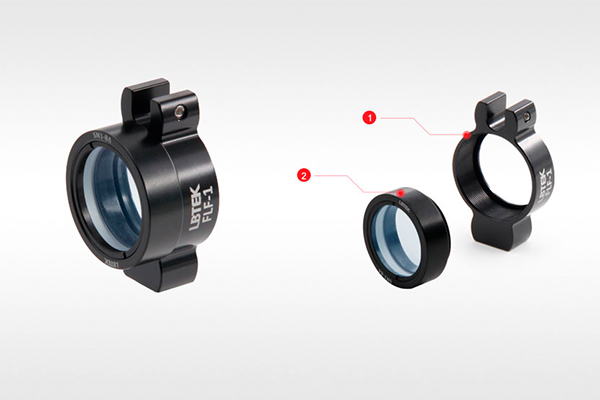

Схема установки:

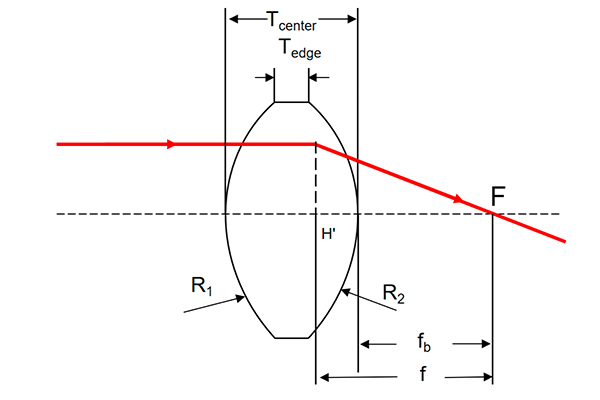

Чертежи:
