- Оптический материал: N-BK7
- Рабочая длина волны: 400-700 нм (увеличенное покрытие)

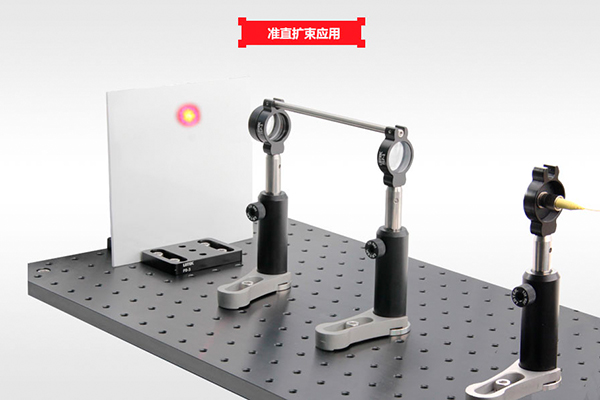

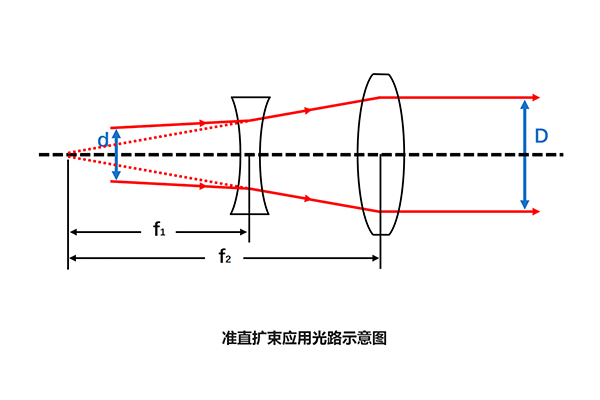

- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника. При этом обе стороны линзы покрыты просветляющим покрытием 400-700 нм, что может снизить отражательную способность линзы. Лентикулярные линзы обычно используются в приложениях для обработки изображений, а N-BK7 является наиболее распространенным материалом для линз, в основном используемым в видимом и ближнем инфракрасном диапазонах. LBTEK выбирает N-BK7 для изготовления различных линз. Все наши линзы тщательно обрабатываются и строго контролируются. Гарантия LBTEK для предоставления пользователям высококачественных линз по разумным ценам.
Общие параметры
|
Материал оптического элемента
N-BK7
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Изогнутая апертура
3
|
Поверхностная локальная апертура
0,5
|
|
Расчетная длина волны
587,6 нм
|
Эксцентриситет
≤3 угловых минуты
|
|
Допуск на фокусное расстояние
±1%
|
|

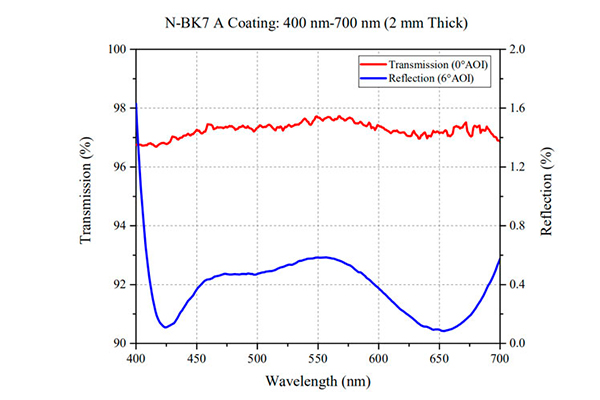

Двояковыпуклая, N-BK7, просветляющее покрытие: 400–700 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 400-700 нм (увеличенное покрытие)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. LBTEK производит двояковыпуклые линзы из стекла N-BK7, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
14,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
15,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
13,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
19,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
20,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
18,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
25,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
25,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
23,8 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
30,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
28,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
40,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
40,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
39,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, установлен в стандартный тубус объектива SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
51,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
49,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
102,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
99,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
9,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,5 мм
|
Радиус кривизны
24,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
25,4 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
22,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
7,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
29,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
27,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
34,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
35,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
32,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
40,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
40,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
37,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
5,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
50,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
48,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм, установлен в стандартный тубус объектива SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
61,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
60,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
58,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
76,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
75,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
73,6 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
102,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
98,8 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
128,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
125,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
123,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
154,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
150,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
149,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
179,8 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
175,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
174,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
205,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
200,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
199,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
257,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
250,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
249,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
308,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
300,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
299,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Материал оптического элемента
N-BK7
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
411,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
400,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
399,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
514,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
500,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
499,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
772,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
750,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
749,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм, установлена в стандартный тубус SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
1029,8 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
1000,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
999,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Двояковыпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм, не установлена
- Материал подложки: N-BK7
- Рабочая длина волны: 400-700 нм (увеличенное покрытие)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. LBTEK производит двояковыпуклые линзы из стекла N-BK7, материала, наиболее часто используемого в высококачественных оптических компонентах для видимого и ближнего инфракрасного диапазона. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Двояковыпуклая, N-BK7, диаметр 6,0 мм, фокусное расстояние 12,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
6,0 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,5 мм
|
Радиус кривизны
12,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
12,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
11,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BК7
|
Диаметр
6,0 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,5 мм
|
Радиус кривизны
15,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
15,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
14,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 9,0 мм, фокусное расстояние 12,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BК7
|
Диаметр
9,0 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
11,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
12,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
10,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 9,0 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BК7
|
Диаметр
9,0 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
20,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
20,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
19,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
14,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
15,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
13,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
19,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
20,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
18,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
25,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
25,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
23,8 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
30,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
28,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
40,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
40,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
39,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
51,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
49,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
102,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
99,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
9,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,5 мм
|
Радиус кривизны
24,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
25,4 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
22,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
7,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
29,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
27,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
34,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
35,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
32,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
40,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
40,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
37,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
5,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
50,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
48,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
61,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
60,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
58,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
76,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
75,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
73,6 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
102,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
98,8 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
128,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
125,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
123,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
154,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
150,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
149,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
179,8 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
175,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
174,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
205,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
200,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
199,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
257,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
250,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
249,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
308,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
300,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
299,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
411,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
400,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
399,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
514,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
500,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
499,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
772,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
750,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
749,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
1029,8 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
1000,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
999,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
14,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
59,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
60,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
54,8 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
11,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
75,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
75,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
70,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
9,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
101,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
96,5 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
8,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
127,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
125,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
121,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
7,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
153,3 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
150,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
147,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
179,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
175,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
172,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
6,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
205,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
200,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
197,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
5,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
256,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
250,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
247,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
5,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
308,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
300,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
297,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
411,3 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
400,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
397,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
514,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
500,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
496,9 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
772,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
750,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
746,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
Двояковыпуклая, N-BK7, диаметр 50,8 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм
|
Материал оптического элемента
N-BK7
|
Диаметр
50,8 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,0 мм
|
Радиус кривизны
1029,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
1000,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
995,5 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
График:
Схема установки:
Чертежи:
