Двояковыпуклая, N-BK7, просветляющее покрытие: 700–1100 нм

Цена: 93.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Линзы

Модель:

Описание

Оптический материал: N-BK7
Рабочая длина волны: 700-1100 нм (антибликовое покрытие)

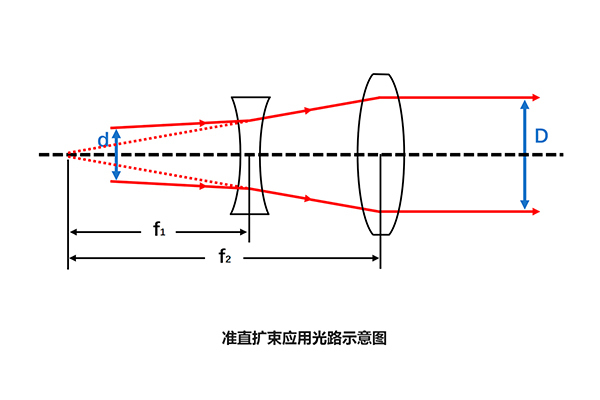

Использование: визуализация, расширение или сгущение луча, конвергенция

Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника. При этом обе стороны линзы покрыты просветляющим покрытием 700-1100 нм, что может снизить отражательную способность линзы. Лентикулярные линзы обычно используются в приложениях для обработки изображений, а N-BK7 является наиболее распространенным материалом для линз, в основном используемым в видимом и ближнем инфракрасном диапазонах. LBTEK выбирает N-BK7 для изготовления различных линз. Все наши линзы проходят тщательную обработку и строго контролируют качество. Гарантия LBTEK для предоставления пользователям высококачественных линз по разумным ценам.

Общие параметры

Материал оптического элемента N-BK7	Чистота поверхности (царапины/ямки) 40/20
Изогнутая апертура 3	Допуск на фокусное расстояние ±1%
Поверхностная локальная апертура 0,5	Расчетная длина волны 587,6 нм
Эксцентриситет ≤3 угловых минуты

Двояковыпуклая, N-BK7, просветляющее покрытие: 700–1100 нм

Материал подложки: N-BK7
Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
Использование: визуализация, расширение или сгущение луча, конвергенция

Лентикулярные линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. LBTEK производит двояковыпуклые линзы из стекла N-BK7, материала, наиболее часто используемого в высококачественных оптических компонентах для видимого и ближнего инфракрасного диапазона. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM05

Материал оптического элемента

N-BK7

Диаметр

12,7 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

4,7 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,8 мм

Радиус кривизны

14,6 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

700нм-1100нм

Фокусное расстояние

15,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

13,4 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Механический корпус

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)

Порог повреждения

0,80 Дж/см² при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов)

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 700–1100 нм, установлен в стандартный тубус объектива SM05

Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM05

Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM05

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм, установлен в стандартный тубус объектива SM05

Двояковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM05

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм, установлен в стандартный тубус объектива SM05

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм, установлен в стандартный тубус объектива SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус линзы SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 700–1100 нм, установлена в стандартный тубус SM1

Двояковыпуклая линза, N-BK7, просветляющее покрытие: 700–1100 нм, не установлена

Материал подложки: N-BK7
Рабочая длина волны: 700-1100 нм (увеличенное покрытие)
Применение: визуализация, расширитель луча или уменьшение луча

Двояковыпуклая, N-BK7, диаметр 9,0 мм, фокусное расстояние 12,0 мм, просветляющее покрытие 700–1100 нм

Материал оптического элемента

N-BK7

Диаметр

9,0 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

3,6 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,8 мм

Радиус кривизны

11,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

700нм-1100нм

Фокусное расстояние

12,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

10,7 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,80 Дж/см² при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов)

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 700–1100 нм

Двояковыпуклая, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 700–1100 нм

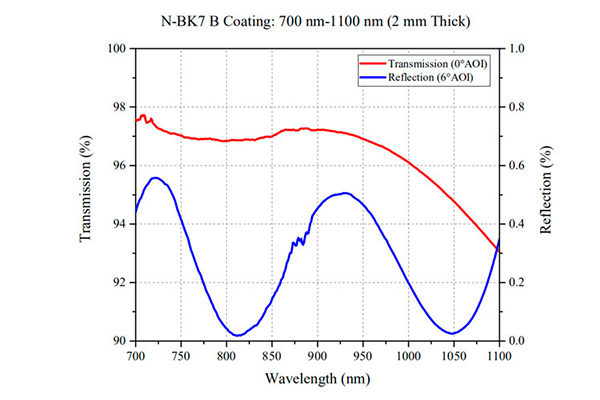

График:

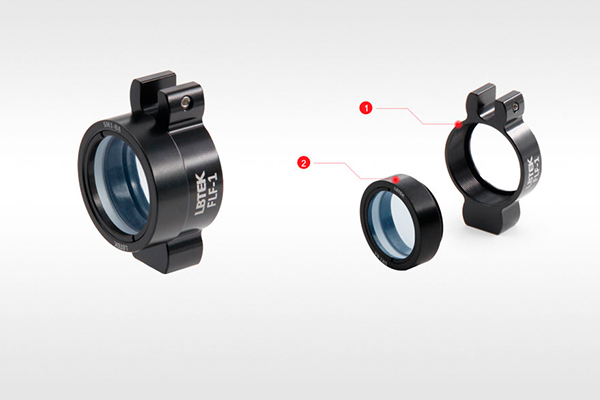

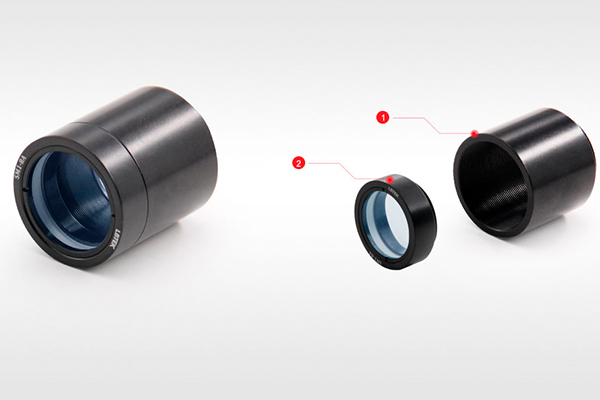

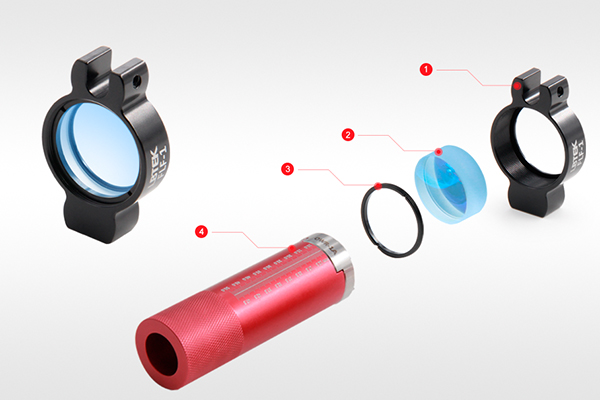

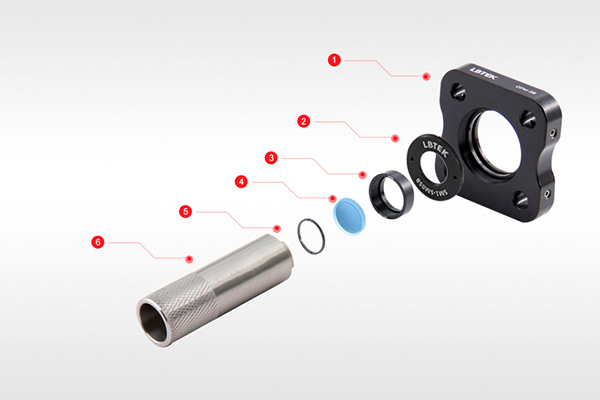

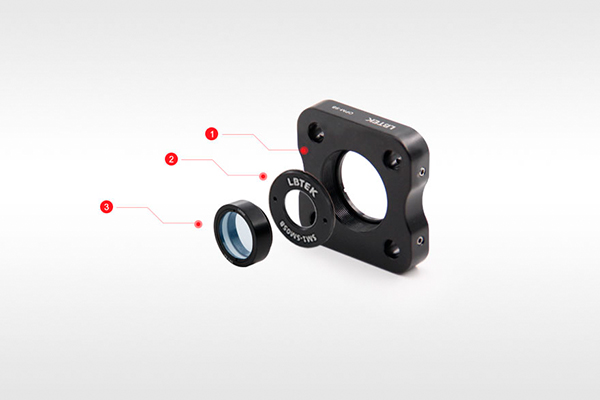

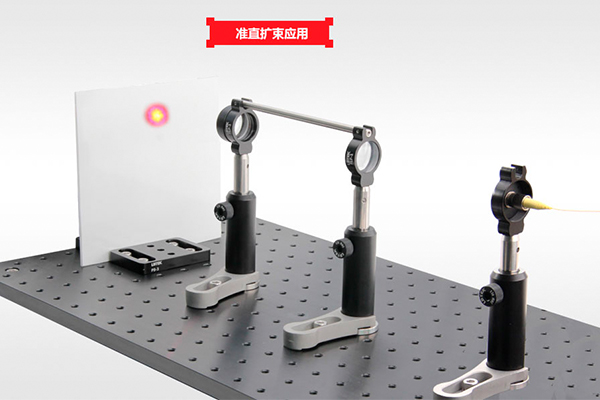

Схема установки:

Чертежи:
