Объектив лучшей формы, N-BK7, просветляющее покрытие: 400–700 нм

• Лучший выбор для приложений с высокой мощностью
• Сферическая одинарная линза с оптимальной производительностью
• Характеристики с ограничением дифракции для малых диаметров входного пятна
• Рабочая длина волны: 400-700 нм (антибликовое покрытие)

     Объективы оптимальной формы LBTEK предназначены для использования сферических линз для достижения минимальной сферической аберрации. Для сферических линз заданное фокусное расстояние может быть получено различными комбинациями радиусов кривизны передней и задней поверхностей, но каждая комбинация поверхностей приведет к различная сферическая ошибка, в то время как линза наилучшей формы оптимизирует радиус кривизны каждой поверхности для достижения наименьшей сферической ошибки, что позволяет применять ее к бесконечным сопряженным. Линзы LBTEK лучшей формы изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого для высококачественной оптики. LBTEK предлагает линзы оптимальной формы без покрытия и линзы с просветляющим покрытием для длин волн 400-700 нм, 700-1100 нм и 1100-1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Общие параметры

Объектив лучшей формы, N-BK7, просветляющее покрытие: 400–700 нм

• Материал подложки: N-BK7
• Рабочая длина волны: 400-700 нм (антибликовое покрытие)
• Использование: визуализация, коллимация луча, конвергенция

Линзы LBTEK лучшей формы идеально подходят для замены цементированных линз с бесконечным сопряжением в приложениях с высокой мощностью. Теоретически можно достичь дифракционных характеристик, поскольку линза оптимальной формы может оптимизировать световое пятно до минимума. Для наилучшего эффекта фокусировки поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Объектив лучшей формы, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Объектив лучшей формы, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, установлен в стандартный тубус объектива SM1

Объектив лучшей формы, N-BK7, просветляющее покрытие: 400–700 нм, не установлен

• Материал подложки: N-BK7
• Рабочая длина волны: 400-700 нм (антибликовое покрытие)
• Использование: визуализация, коллимация луча, конвергенция

Линзы LBTEK лучшей формы идеально подходят для замены цементированных линз с бесконечным сопряжением в приложениях с высокой мощностью. Теоретически можно достичь дифракционных характеристик, поскольку линза оптимальной формы может оптимизировать световое пятно до минимума. Для наилучшего эффекта фокусировки поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Объектив лучшей формы, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм

Объектив лучшей формы, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

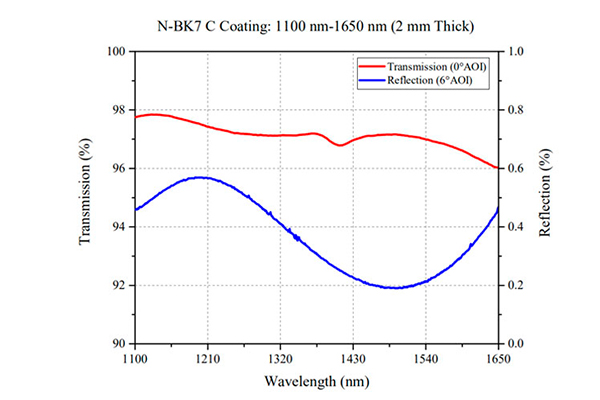

График:

Схема установки:

Чертежи:
