- Оптический материал: N-BK7
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
- Области применения: визуализация, однонаправленная коллимация луча, формирование луча
Плоско-вогнутые цилиндрические линзы имеют плоскую поверхность с одной стороны и цилиндрическую поверхность с другой и имеют отрицательное фокусное расстояние. В отличие от сферических линз, цилиндрические линзы действуют на луч только в одном направлении. Цилиндрические линзы обычно используются для формирования луча, и типичные приложения включают коллимацию и циркуляризацию выходных лучей лазерных диодов с группами двойных цилиндрических линз. Для уменьшения сферической аберрации используется плосковогнутая цилиндрическая линза, которая рассеивает коллимированный пучок в пятно, причем пучок должен падать на поверхность линзы. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предлагает плоско-вогнутые цилиндрические линзы без покрытия и три линзы с просветляющим покрытием: 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента
N-BK7
|
Изогнутая апертура
3
|
|
Продольная локальная апертура
0,5
|
Локальная апертура по высоте
0,5
|
|
Допуск на фокусное расстояние
±1%
|
Эксцентриситет
≤5 угловых минут
|
|
Расчетная длина волны
587,6 нм
|
Чистота поверхности (царапины/ямки)
60/40
|
Плоско-вогнутая цилиндрическая линза, N-BK7, просветляющее покрытие: 400–700 нм
- Материал подложки: N-BK7
- Рабочая длина волны: 400-700 нм (антибликовое покрытие)
В отличие от сферических линз, которые воздействуют на луч только в одном направлении, плосковогнутые цилиндрические линзы LBTEK идеально подходят для одномерного увеличения. Типичные области применения включают коллимацию групп бинокулярных линз и циркуляризацию выходных лучей лазерных диодов. Для уменьшения сферической аберрации при использовании плосковогнутой цилиндрической линзы для рассеивания коллимированного луча в пятно пучок должен падать на поверхность линзы, при коллимации источника света пучок должен падать на линзу.
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 6,0 мм, высота 4,0 мм, фокусное расстояние -3,9 мм, просветляющее покрытие 400-700 нм
|
Материал оптического элемента
N-BK7
|
Размер
H x L = 4,0 мм x 6,0 мм
|
|
Размерный допуск
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,2 мм
|
Радиус кривизны
-2,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
-3,9 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-5,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
60/40
|
|
Продольная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Локальная апертура по высоте
0,5
|
Эксцентриситет
≤5 угловых минут
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 8,0 мм, высота 6,0 мм, фокусное расстояние -6,4 мм, просветляющее покрытие 400-700 нм
|
Материал оптического элемента
N-BK7
|
Размер
H x L = 6,0 мм x 8,0 мм
|
|
Размерный допуск
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
3,7 мм
|
Радиус кривизны
-3,3 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
-6,4 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-7,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
60/40
|
|
Продольная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Локальная апертура по высоте
0,5
|
Эксцентриситет
≤5 угловых минут
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 12,0 мм, высота 10,0 мм, фокусное расстояние -12,7 мм, просветляющее покрытие 400-700 нм
|
Материал оптического элемента
N-BK7
|
Размер
H x L = 10,0 мм x 12,0 мм
|
|
Размерный допуск
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,2 мм
|
Радиус кривизны
-6,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
-12,7 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-14,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
60/40
|
|
Продольная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Локальная апертура по высоте
0,5
|
Эксцентриситет
≤5 угловых минут
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 30,0 мм, высота 15,0 мм, фокусное расстояние -20,0 мм, просветляющее покрытие 400-700 нм
|
Материал оптического элемента
N-BK7
|
Размер
H x L = 15,0 мм x 30,0 мм
|
|
Размерный допуск
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,7 мм
|
Радиус кривизны
-10,3 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
-20,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-21,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
60/40
|
|
Продольная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Локальная апертура по высоте
0,5
|
Эксцентриситет
≤5 угловых минут
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|
Плоско-вогнутая цилиндрическая линза, N-BK7, длина 32,0 мм, высота 30,0 мм, фокусное расстояние -100,0 мм, просветляющее покрытие 400-700 нм
|
Материал оптического элемента
N-BK7
|
Размер
H x L = 30,0 мм x 32,0 мм
|
|
Размерный допуск
+0,0/-0,1 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
5,1 мм
|
Радиус кривизны
-51,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
400нм-700нм
|
|
Фокусное расстояние
-100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-102,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
60/40
|
|
Продольная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Локальная апертура по высоте
0,5
|
Эксцентриситет
≤5 угловых минут
|
|
Порог повреждения
0,19 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
|
|

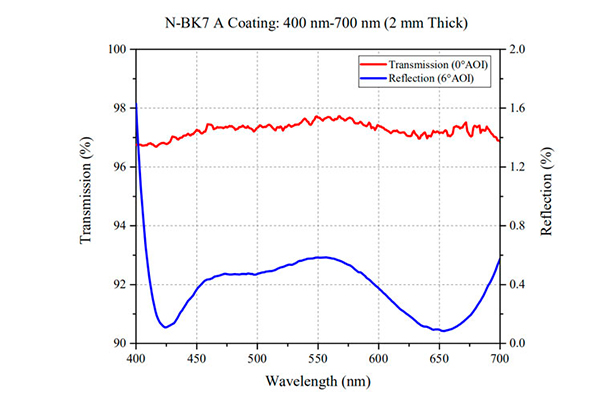

График:

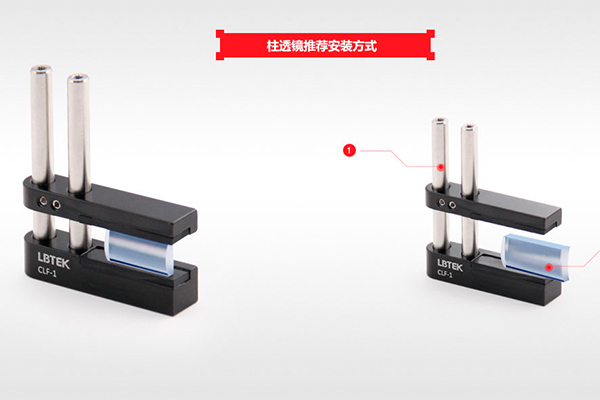

Схема установки:

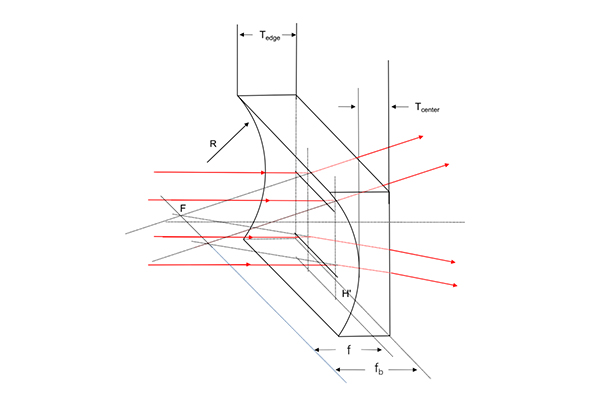

Чертежи:
