Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|

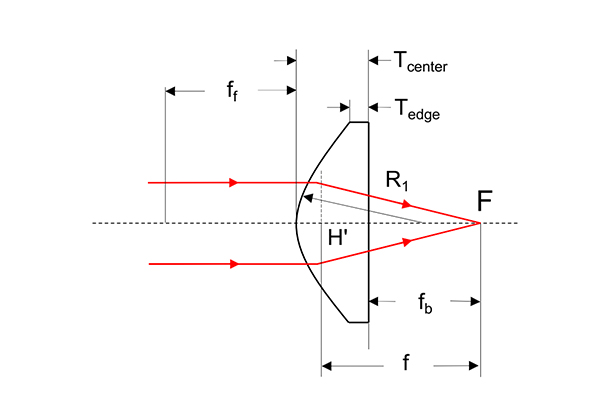

Центральная толщина 4,3 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 9,2 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 20,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 17,1 мм |

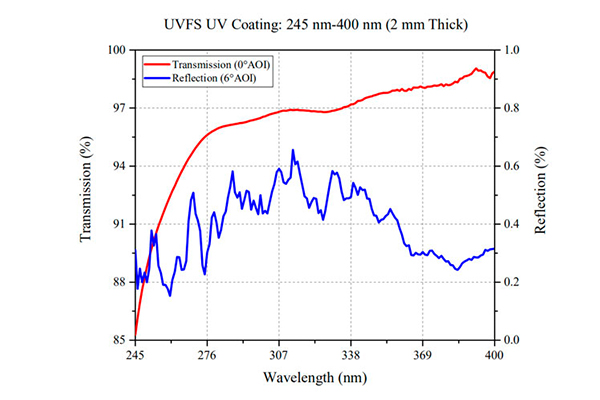

Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|

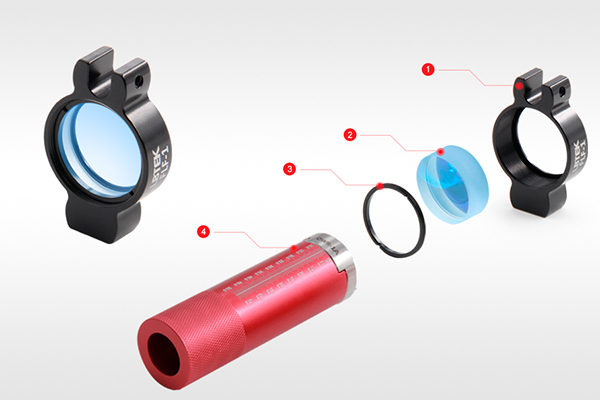

Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,3 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 13,8 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 30,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 27,8 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,9 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 18,4 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 40,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 38,1 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,7 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 23,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 50,2 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 48,3 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,4 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 34,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 75,3 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 73,6 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 12,7 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 1,8 мм |
Радиус кривизны 46,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 100,3 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 98,8 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 8,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 16,1 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 35,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 29,5 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|

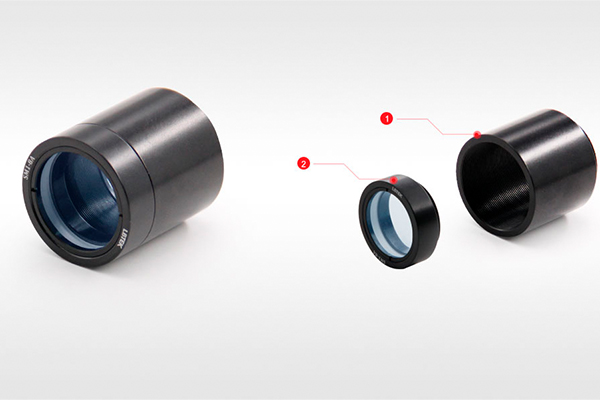

Механический корпус SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 7,1 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 18,4 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 40,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 35,3 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 5,8 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 23,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 50,2 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 46,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 4,4 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,1 мм |
Радиус кривизны 34,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
фокусное расстояние 75,3 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 72,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,8 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 46,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 100,3 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 97,7 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,4 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 57,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 125,4 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 123,1 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 69,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 150,5 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 148,4 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 80,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 175,6 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 173,6 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,9 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 92,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 200,7 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 198,7 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|

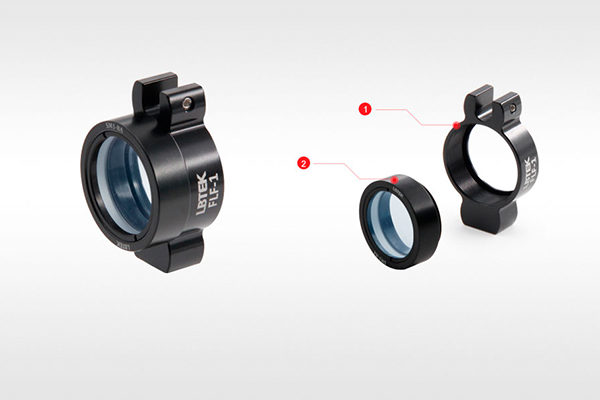

Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,7 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 115,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 250,9 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 249,0 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 138,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 301,1 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 299,3 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,4 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 230,0 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 501,8 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 500,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 57,5 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 752,6 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 345,1 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 2,2 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 460,1 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 245нм-400нм |
|
Фокусное расстояние 1003,5 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 1002,0 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 40/20 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
