Плоско-выпуклая линза, УФ-плавленый кварц, просветляющее покрытие: 400–700 нм

Цена: 252.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Линзы

Модель:

Описание

Оптический материал: УФ плавленый кремнезем
Рабочая длина волны: просветляющее покрытие: 400-700 нм
Использование VFS: визуализация, расширение или сгущение луча, конвергенция

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются из стекла UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Общие параметры

Материал оптического элемента УФ плавленый кремнезем	Плоскостность (@ 633 нм) λ/2
Поверхностная локальная апертура 0,5	Эксцентриситет ≤3 угловых минуты
Чистота поверхности (царапины/ямки) 40/20	Расчетная длина волны 587,6 нм

Плосковыпуклые линзы, UVFS, просветляющее покрытие: 400–700 нм

Материал подложки: UVFS
Рабочая длина волны: 400-700 нм

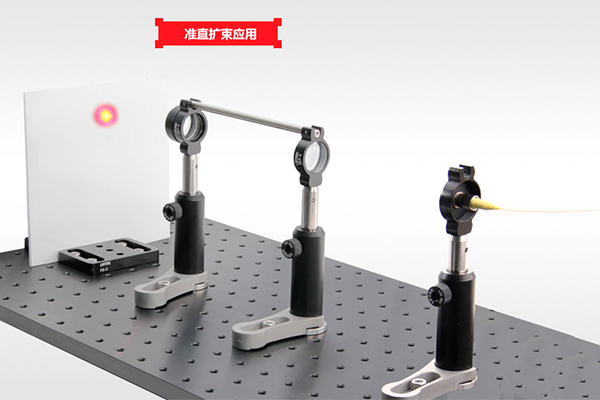

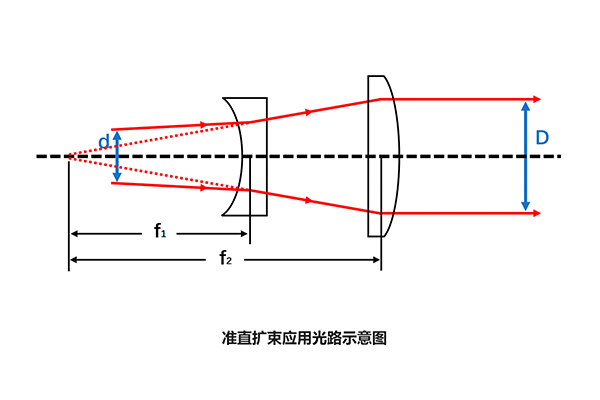

Приложения: визуализация, коллимация, расширитель луча
Предварительно установленный механический корпус

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются с использованием UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Плоско-выпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 20,1 мм, просветляющее покрытие 400–700 нм, крепления в стандартной тубусе объектива SM05

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

12,7 мм

Допуск диаметра

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

4,3 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,8 мм

Радиус кривизны

9,2 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

20,1 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

17,1 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Плоскостность (@ 633 нм)

λ/2

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Механический корпус

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)

Плоско-выпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартной тубусе объектива SM05

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 35,1 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 40,1 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,2 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 75,3 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 100,3 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 150,5 мм, просветляющее покрытие 400–700 нм, крепления в стандартной тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 175,6 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 200,7 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 250,9 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 301,1 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 501,8 мм, просветляющее покрытие 400–700 нм, крепления в стандартной тубусе объектива SM1

Плоско-выпуклая линза, UVFS, просветляющее покрытие: 400–700 нм, не установлена.

Материал подложки: UVFS
Рабочая длина волны: 400-700 нм
Приложения: визуализация, коллимация, расширитель луча

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Компания LBTEK использует плавленый кварц УФ-излучения для изготовления различных линз. Кварцевый УФ-светодиод обладает высоким коэффициентом пропускания от ультрафиолетового до ближнего инфракрасного диапазона длин волн. Это идеальный выбор для линз в диапазоне длин волн от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Плоско-выпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 20,1 мм, просветляющее покрытие 400–700 нм

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

12,7 мм

Допуск диаметра

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

4,3 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,8 мм

Радиус кривизны

9,2 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

20,1 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

17,1 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Плоскостность (@ 633 нм)

λ/2

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Плоско-выпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 35,1 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 40,1 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,2 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 75,3 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 100,3 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 150,5 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 175,6 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 200,7 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 250,9 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 301,1 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 501,8 мм, просветляющее покрытие 400–700 нм

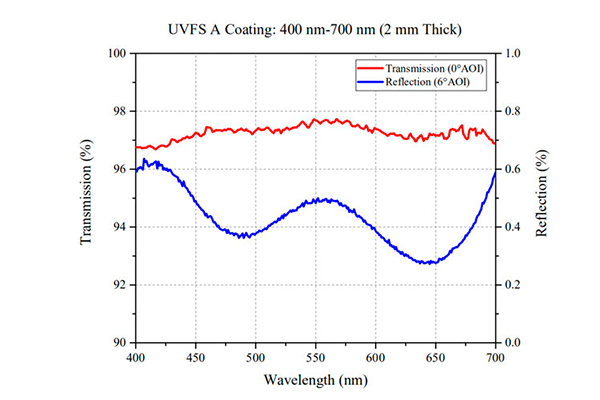

График:

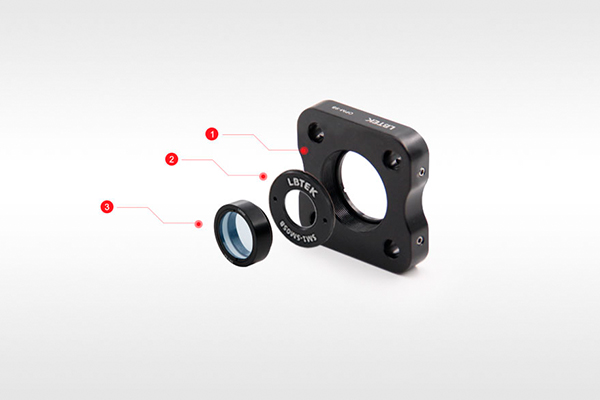

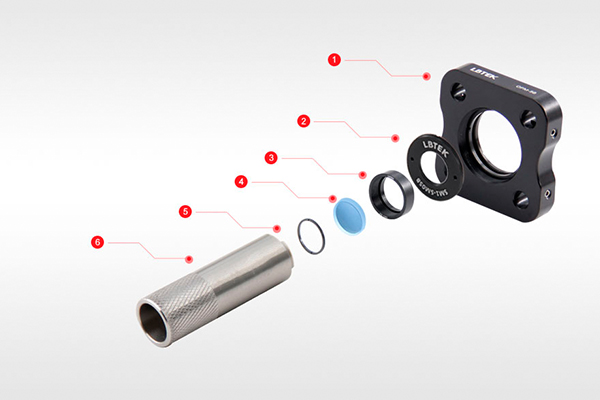

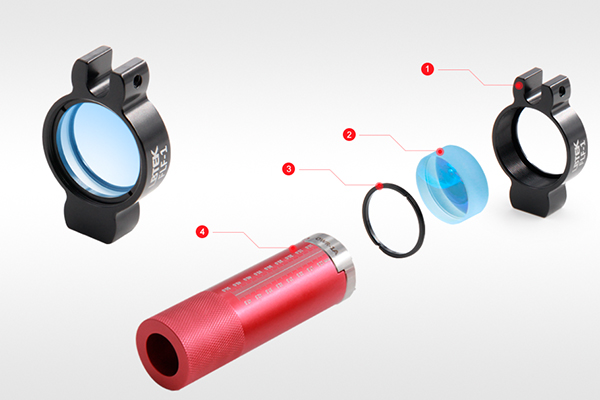

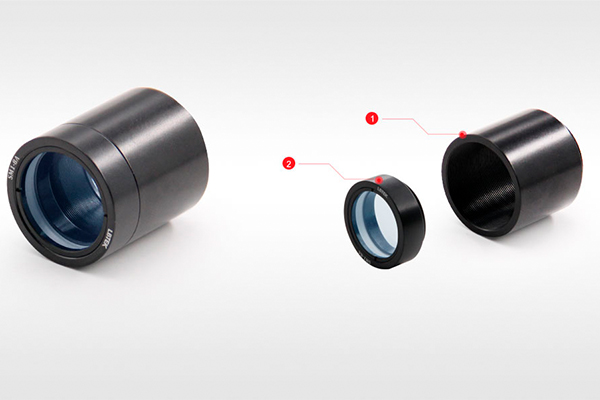

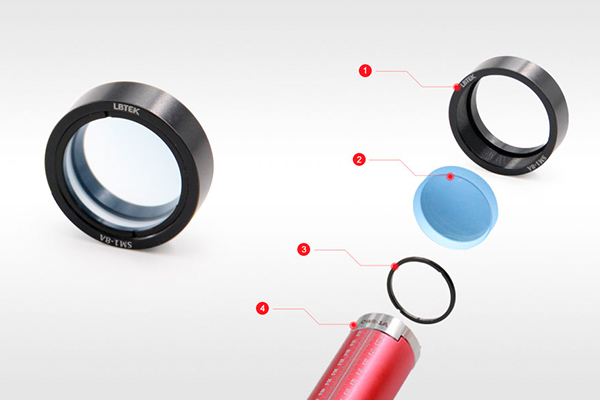

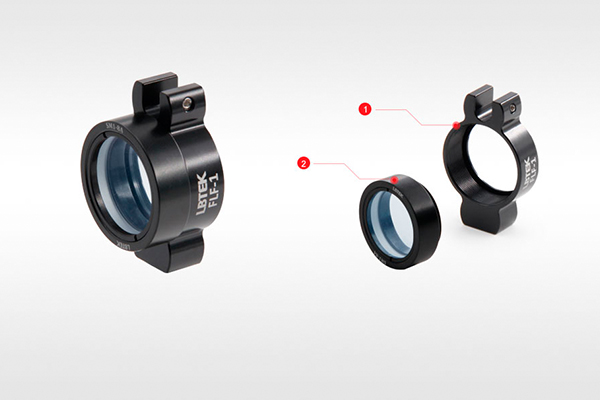

Схема установки:

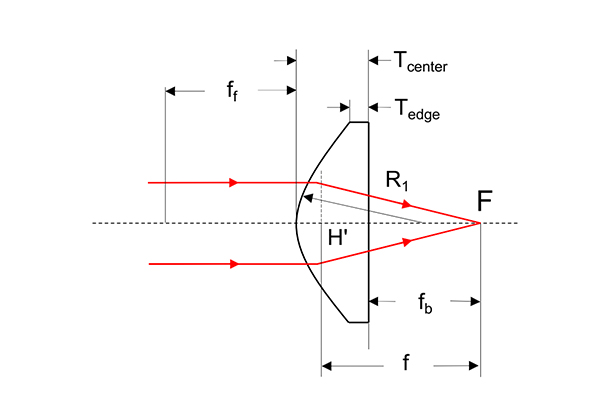

Чертежи:
