- Оптический материал: УФ плавленый кремнезем
- Рабочая длина волны: 700-1100 нм

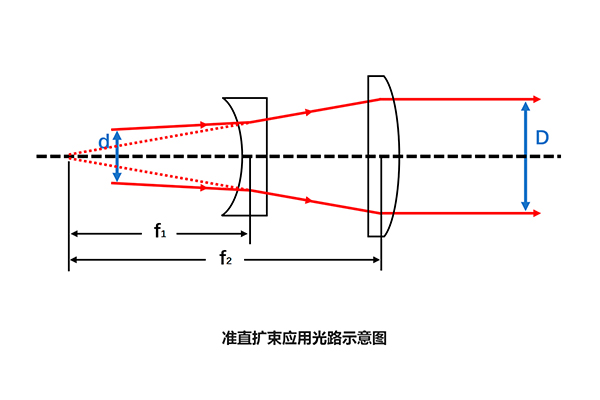

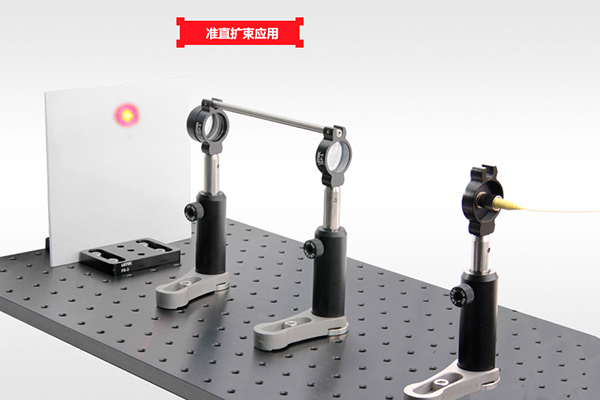

- Использование: визуализация, расширение или сгущение луча, конвергенция
Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются из стекла UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Общие параметры
|
Материал оптического элемента
УФ плавленый кремнезем
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Эксцентриситет
≤3 угловых минуты
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Расчетная длина волны
587,6 нм
|
Плосковыпуклые линзы, UVFS, просветляющее покрытие: 700–1100 нм
- Материал подложки: UVFS
- Рабочая длина волны: 700-1100 нм
- Приложения: визуализация, коллимация, расширитель луча
- Предварительно установленный механический корпус
Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются с использованием UVFS, соответствующего RoHS, для использования в УФ- и БИК-диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Плоско-выпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 20,1 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM05
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
12,7 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
4,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Радиус кривизны
9,2 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
20,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
17,1 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус

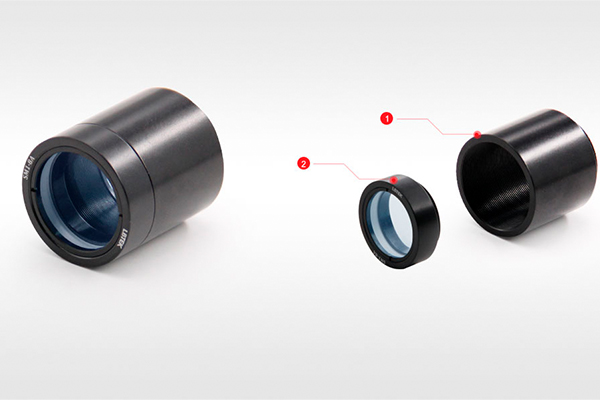

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 35,1 мм, просветляющее покрытие 700–1100 нм, крепления в стандартной тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
8,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
16,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
35,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
29,5 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 40,1 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
7,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
18,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
40,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
35,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,2 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
5,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
23,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
50,2 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
46,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 75,3 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
4,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,1 мм
|
Радиус кривизны
34,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
75,3 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
72,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 100,3 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
46,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
100,3 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
97,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 150,5 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
69,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
150,5 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
148,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 175,6 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
80,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
175,6 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
173,6 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 200,7 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
92,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
200,7 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
198,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 250,9 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
115,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
250,9 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
249,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 301,1 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
138,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
301,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
299,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 501,8 мм, просветляющее покрытие 700–1100 нм, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
230,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
501,8 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
500,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
|

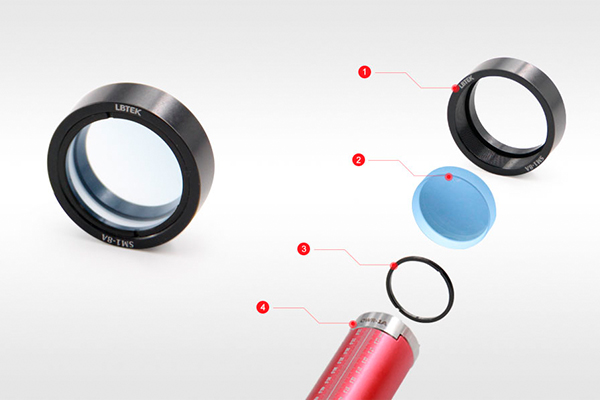

Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Плоско-выпуклая линза, UVFS, просветляющее покрытие: 700–1100 нм, не установлена.
- Материал подложки: UVFS
- Рабочая длина волны: 700-1100 нм
- Приложения: визуализация, коллимация, расширитель луча
Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Компания LBTEK использует плавленый кварц УФ-излучения для изготовления различных линз. Кварцевый УФ-светодиод обладает высоким коэффициентом пропускания от ультрафиолетового до ближнего инфракрасного диапазона длин волн. Это идеальный выбор для линз в диапазоне длин волн от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Плосковыпуклая линза, UVFS, диаметр 12,7 мм, фокусное расстояние 20,1 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
12,7 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
4,3 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
1,8 мм
|
Рабочая длина волны
700нм-1100нм
|
|
Расчетная длина волны
587,6 нм
|
Допуск на фокусное расстояние
±1%
|
|
Фокусное расстояние
20,1 мм
|
Покрытие
просветляющее покрытие
|
|
Заднее фокусное расстояние
17,1 мм
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Поверхностная локальная апертура
0,5
|
|
Плоскостность (@ 633 нм)
λ/2
|
Эксцентриситет
≤3 угловых минуты
|
|
Изогнутая апертура
3
|
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 35,1 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
8,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
16,1 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
35,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
29,5 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 40,1 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
7,1 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
18,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
40,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
35,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,2 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
5,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
23,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
50,2 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
46,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плоско-выпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 75,3 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
4,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,1 мм
|
Радиус кривизны
34,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
75,3 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
72,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 100,3 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,8 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
46,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
100,3 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
97,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 150,5 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,2 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
69,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
150,5 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
148,4 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 175,6 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
80,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
175,6 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
173,6 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 200,7 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,9 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
92,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
200,7 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
198,7 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 250,9 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,7 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
115,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
250,9 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
249,0 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 301,1 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,6 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
138,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
301,1 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
299,3 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|
Плосковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 501,8 мм, просветляющее покрытие 700–1100 нм
|
Материал оптического элемента
УФ плавленый кремнезем
|
Диаметр
25,4 мм
|
|
Допуск диаметра
+0,00/-0,10 мм
|
Очистить апертуру
90% СА
|
|
Центральная толщина
2,4 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,0 мм
|
Радиус кривизны
230,0 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
700нм-1100нм
|
|
Фокусное расстояние
501,8 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
500,2 мм
|
Покрытие
просветляющее покрытие
|
|
Просветляющее покрытие
Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Плоскостность (@ 633 нм)
λ/2
|
Поверхностная локальная апертура
0,5
|
|
Изогнутая апертура
3
|
Эксцентриситет
≤3 угловых минуты
|

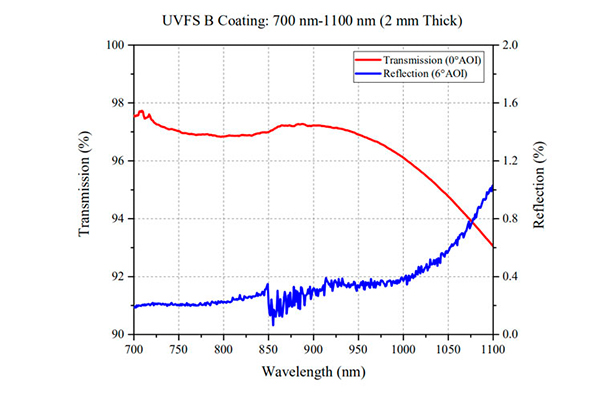

График:

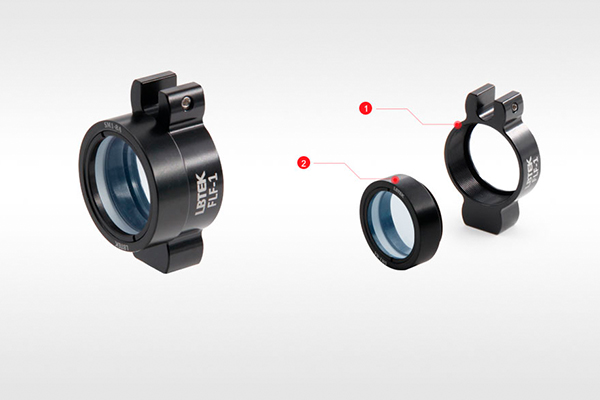

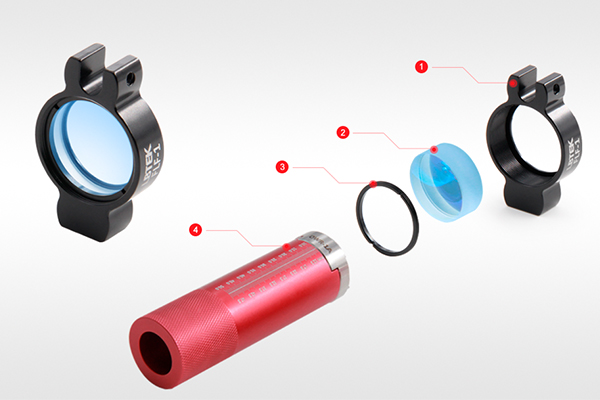

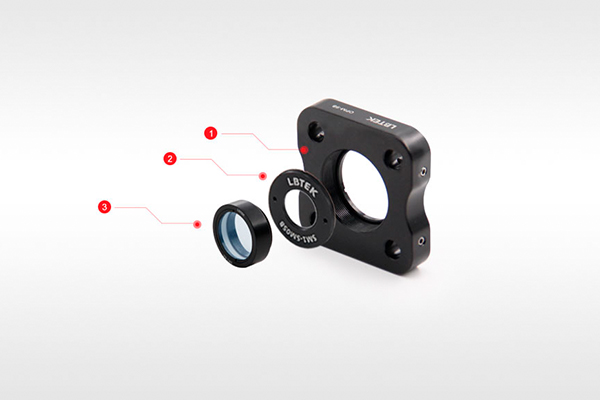

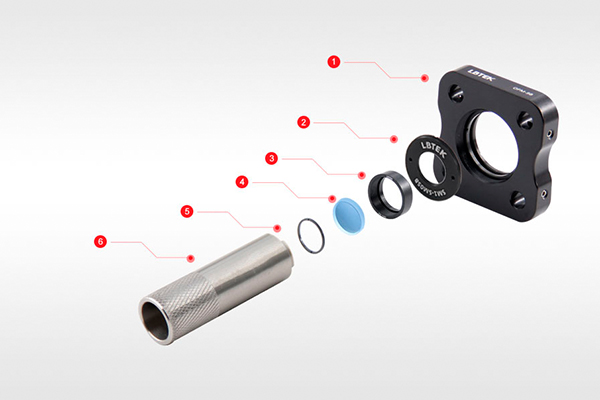

Схема установки:

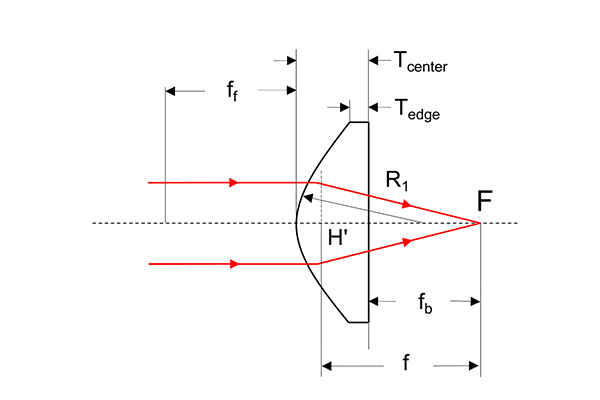

Чертежи:
