Плоско-выпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм

Цена: 88.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Линзы

Модель:

Описание

Оптический материал: N-BK7
Рабочая длина волны: 400-700 нм
Назначение: Расширение луча, визуализация, уменьшение луча

Плоско-выпуклые линзы имеют положительное фокусное расстояние с выпуклой поверхностью и плоской поверхностью и часто используются для связанных приложений, таких как уменьшение луча, уменьшение фокуса или увеличение изображения. Для уменьшения сферической аберрации при использовании плосковыпуклой линзы для фокусировки коллимирующего луча пучок должен падать на поверхность линзы, при использовании для коллимации точечного источника света пучок должен падать на плоскость. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Общие параметры

Материал оптического элемента N-BK7	Чистота поверхности (царапины/ямки) 40/20
изогнутая апертура 3	Расчетная длина волны 587,6 нм
Поверхностная локальная апертура 0,5	Эксцентриситет ≤3 угловых минуты

Плоско-выпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм

Материал подложки: N-BK7
Рабочая длина волны: 400–700 нм
Приложения: визуализация, коллимация, расширитель луча

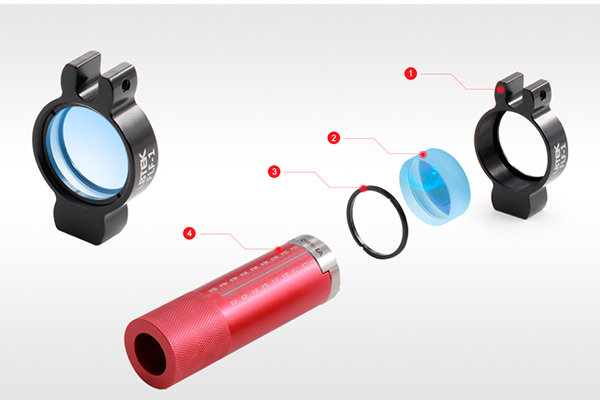

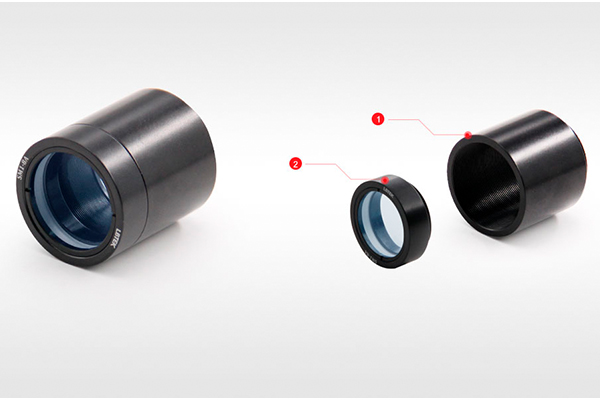

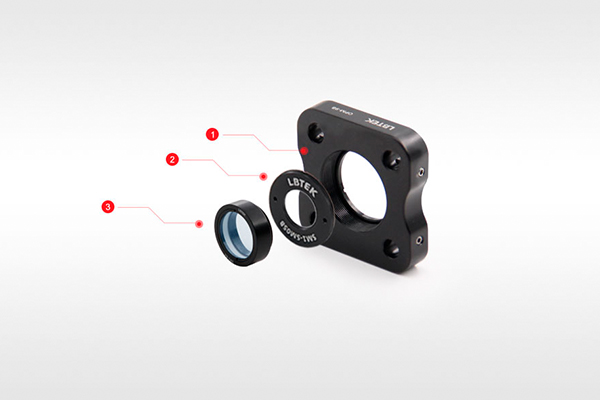

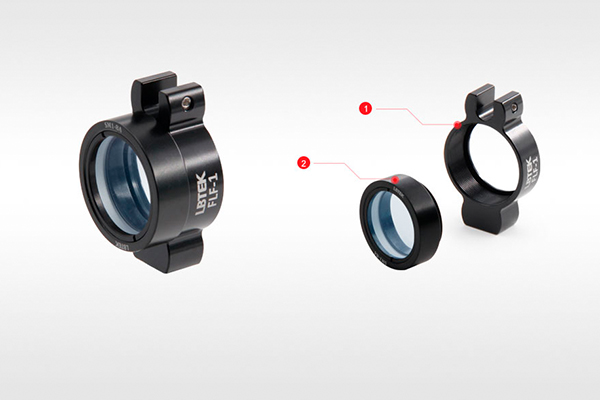

Предварительно установленный механический корпус

Плоско-выпуклые линзы LBTEK имеют положительное фокусное расстояние и часто используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Материал оптического элемента

N-BK7

Диаметр

12,7 мм

Допуск диаметра

+0,00/-0,10 мм

Чистая апертура

90% СА

Центральная толщина

5,1 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,8 мм

Радиус кривизны

7,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

15,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

11,6 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Плоскостность (@ 633 нм)

λ/2

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

≤3 угловых минуты

Механический корпус

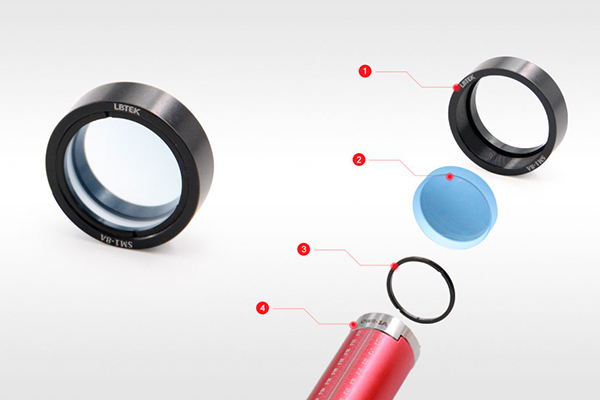

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM05

Плоско-выпуклая линза, N-BK7, диаметр 25,0 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,0 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM1

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 60 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 75 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 100 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 125 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 150 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 175 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 250 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 300 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 1000 мм, просветляющее покрытие 400–700 нм, крепления в стандартном тубусе объектива SM2

Плоско-выпуклая линза, N-BK7, просветляющее покрытие: 400–700 нм, не установлена

Материал подложки: N-BK7
Рабочая длина волны: 400-700 нм (антибликовое покрытие)
Приложения: визуализация, коллимация, расширитель луча

Плосковыпуклые линзы LBTEK с положительным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-выпуклые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Плоско-выпуклая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние 10,0 мм, просветляющее покрытие 400–700 нм

Материал оптического элемента

N-BK7

Диаметр

6,0 мм

Допуск диаметра

0,0/-0,1 мм

Чистая апертура

90% СА

Центральная толщина

2,5 мм

Допуск по толщине центра

±0,1 мм

Толщина края

1,5 мм

Радиус кривизны

5,15 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

10,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

8,3 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Плоскостность (@ 633 нм)

λ/2

Поверхностная локальная апертура

0,5

Изогнутая апертура

Эксцентриситет

<3 угловых минут

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Плоско-выпуклая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние 12,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 9,0 мм, фокусное расстояние 12,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 9,0 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 15,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400-700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400-700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 18,0 мм, фокусное расстояние 20,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 18,0 мм, фокусное расстояние 25,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,0 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,0 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 25,4 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 30,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 35,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400-700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400-700 нм

Плосковыпуклая линза, N-BK7, диаметр 30,0 мм, фокусное расстояние 40,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 30,0 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 30,0 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 30,0 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 60,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 75,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 100,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 125,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 150,0 мм, просветляющее покрытие 400–700 нм

Плоско-выпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 175,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 200,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 250,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 300,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 400,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 500,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 750,0 мм, просветляющее покрытие 400–700 нм

Плосковыпуклая линза, N-BK7, диаметр 50,8 мм, фокусное расстояние 1000,0 мм, просветляющее покрытие 400–700 нм

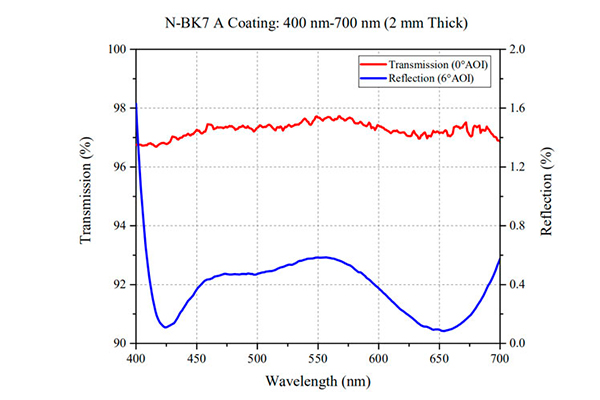

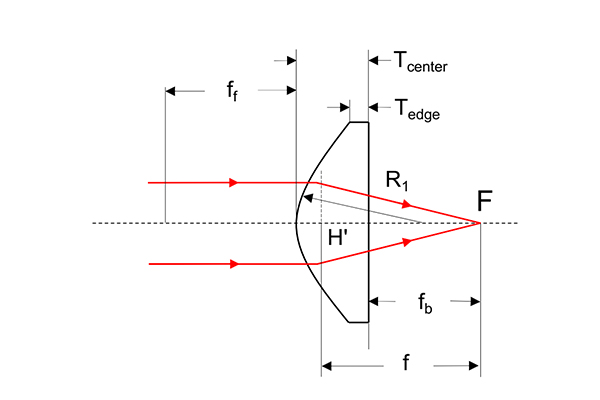

График:

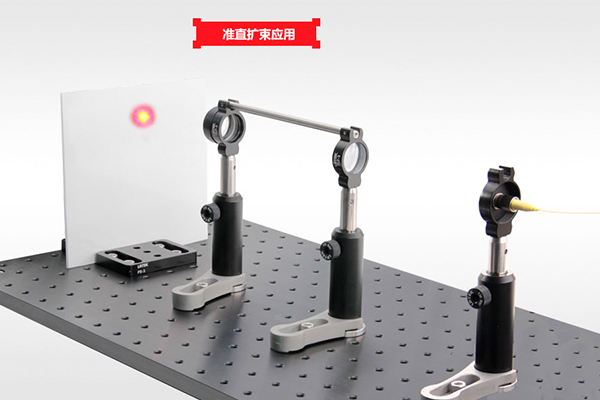

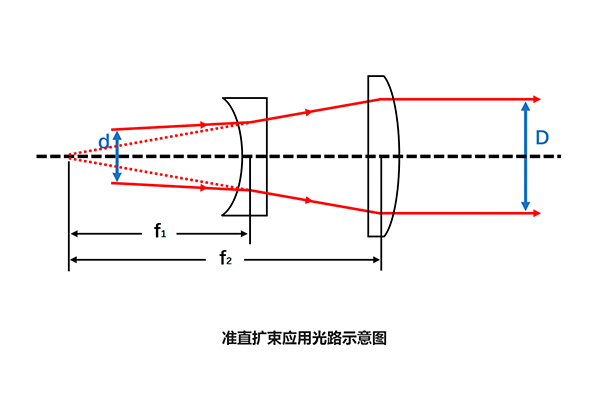

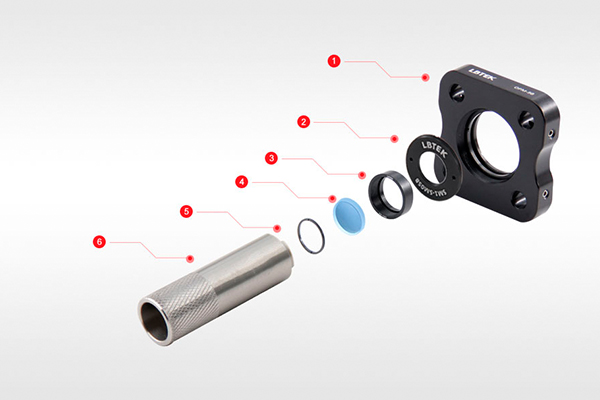

Схема установки:
