Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 6,8 мм |
Допуск по толщине центра ±0,1 мм |
|
Радиус кривизны 25,8 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 700нм-1100нм |
Фокусное расстояние 50,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние 45,5 мм |
|
Рабочее расстояние 44,2 мм |
Покрытие просветляющее покрытие |
|
Просветляющее покрытие Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона) |
Чистота поверхности (царапины/ямки) 60/40 |
|
Плоскостность (@ 633 нм) λ/2 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤ 3 угловых минут |
|
Порог повреждения 0,80 Дж/см 2 при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов) |
Толщина механической оболочки 8,2 мм |
- Оптический материал: N-BK7
- Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
- Круговая геометрия с установленным механическим корпусом
- Области применения: визуализация, однонаправленная коллимация луча, формирование луча
Плосковыпуклая цилиндрическая линза имеет плоскую поверхность с одной стороны и цилиндрическую поверхность с другой и имеет положительное фокусное расстояние. В отличие от сферических линз, цилиндрические линзы действуют на луч только в одном направлении. Цилиндрические линзы обычно используются для формирования луча, и типичные приложения включают коллимацию и циркуляризацию выходных лучей лазерных диодов с группами двойных цилиндрических линз. Для уменьшения сферической аберрации при использовании плосковыпуклой круглой цилиндрической линзы для фокусировки коллимированного луча в линию пучок должен падать на поверхность линзы, при коллимации линейного источника света пучок должен падать на плоскость объектива. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предлагает плосковыпуклые круглые цилиндрические линзы без покрытия и линзы с просветляющим покрытием для диапазонов длин волн от 400 до 700 нм и от 700 до 1100 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Расчетная длина волны 587,6 нм |
|
Чистота поверхности (царапины/ямки) 60/40 |
Плоскостность (@ 633 нм) λ/2 |
|
Диаметр 25,4 мм |
Изогнутая апертура 3 |
|
Допуск на фокусное расстояние ±1% |
Эксцентриситет ≤3 угловых минуты |
Плоско-выпуклая цилиндрическая линза, N-BK7, просветляющее покрытие: 700–1100 нм
- Материал подложки: N-BK7
- Круговая геометрия с установленным механическим корпусом
- Рабочая длина волны: 700-1100 нм (антибликовое покрытие)
В отличие от сферических линз, которые воздействуют на луч только в одном направлении, плосковыпуклые цилиндрические линзы LBTEK идеально подходят для приложений с одномерным увеличением. Типичные области применения включают коллимацию групп бинокулярных линз и циркуляризацию выходных лучей лазерных диодов. В отличие от обычных плосковыпуклых линз, плосковыпуклая круглая цилиндрическая линза установлена в стопорном кольце из анодированного вороненого алюминиевого сплава диаметром 25,4 мм, которое можно легко использовать с тубусом линзы LBTEKSM1 или оправой линзы 25,4 мм.

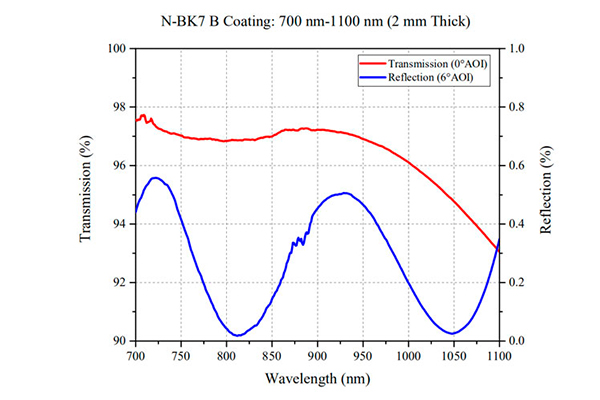

График:

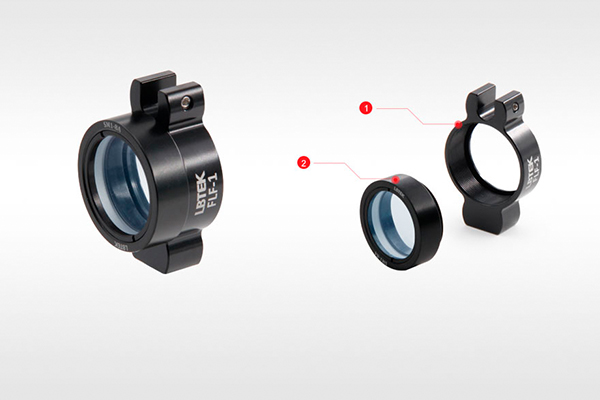

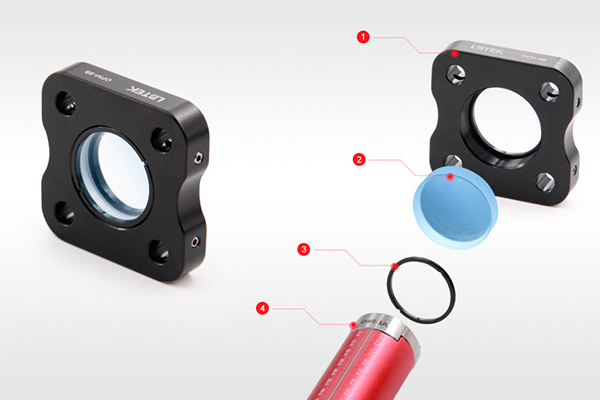

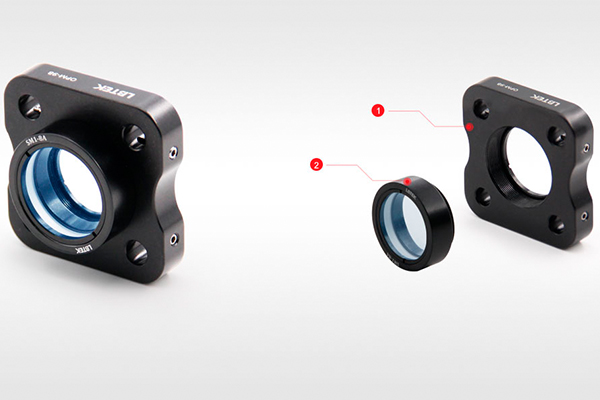

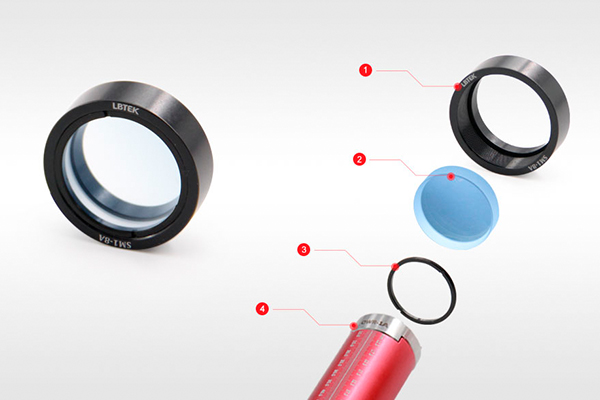

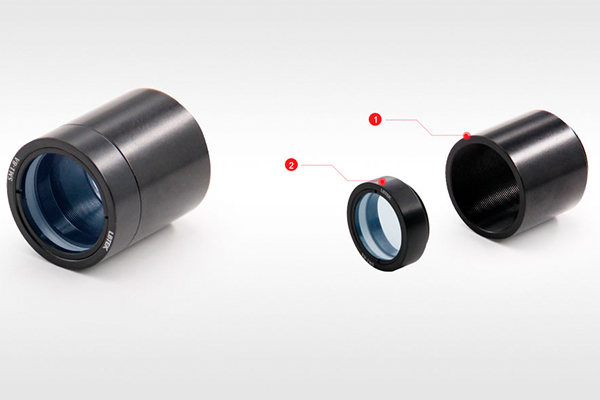

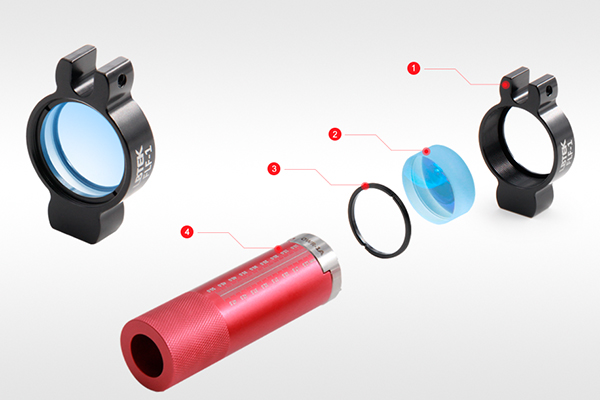

Схема установки:

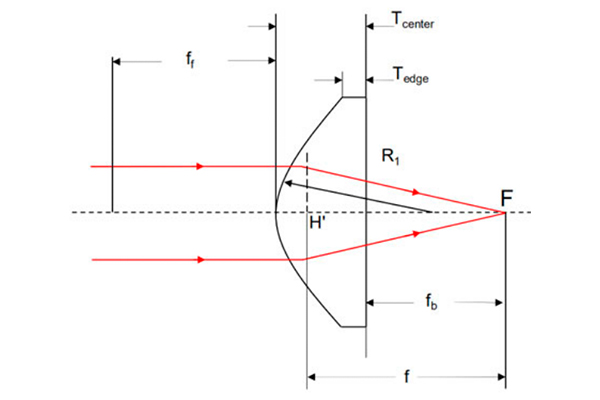

Чертежи:
