Плоско-выпуклая цилиндрическая линза, N-BK7, без покрытия: 350 нм – 2,0 мкм

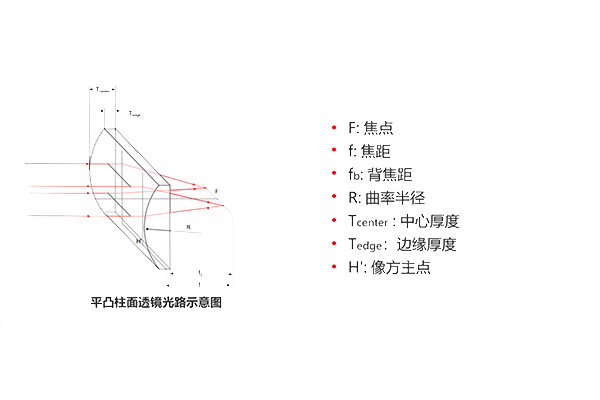

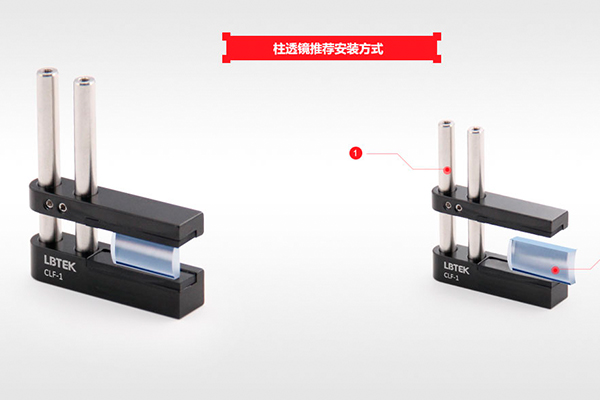

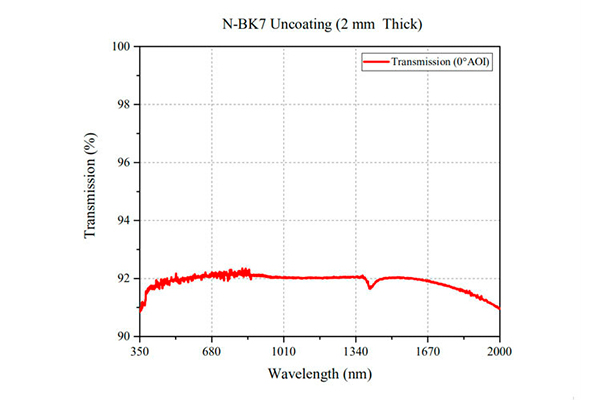

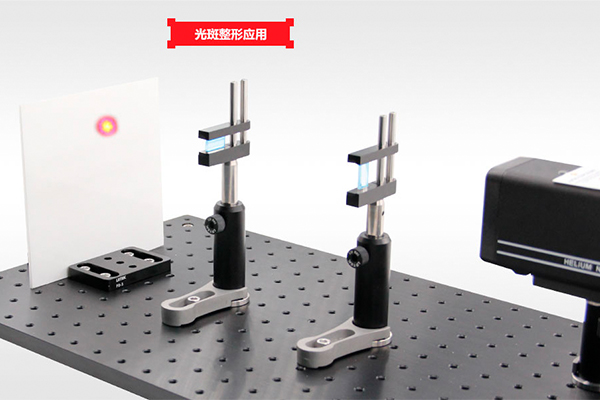

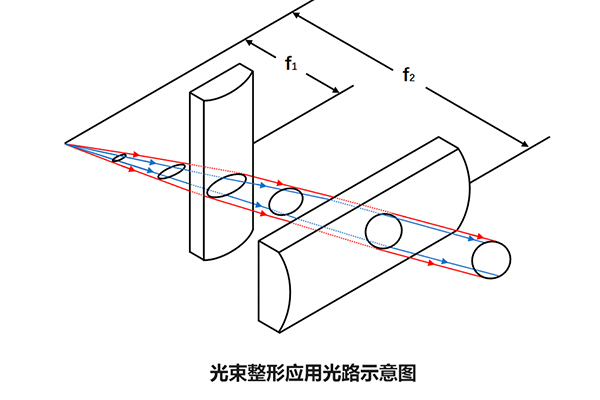

Материал оптического элемента

N-BK7

Размер

H x L= 4,0 мм x 6,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

2,8 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

3,0 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

5,8 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

4,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 4,0 мм x 6,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,6 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

2,1 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

4,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

1,7 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 7,0 мм x 9,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

4,1 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

4,0 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

7,7 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

5,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 12,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

5,9 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

5,2 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

10,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

6,1 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 12,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,3 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

10,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

20,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

17,8 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 12,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

12,9 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

25,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

22,9 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 12,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

2,6 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

20,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

40,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

38,3 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 20,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

5,9 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

5,2 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

10,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

6,1 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 20,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,3 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

10,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

20,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

17,8 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 10,0 мм x 20,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

2,6 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

20,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

40,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

38,3 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 20,0 мм x 22,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

4,6 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

20,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

40,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

37,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

6,8 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

25,8 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

50,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

45,5 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

5,87 мм

Допуск по толщине центра

±0,1 мм

Толщина края

2,0 мм

Радиус кривизны

31,0 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

60,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

56,1 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

5,2 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,0 мм

Радиус кривизны

51,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

100,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

96,6 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

4,5 мм

Допуск по толщине центра

±0,2 мм

Толщина края

3,0 мм

Радиус кривизны

77,5 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

150,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

147,1 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 32,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,7 мм

Допуск по толщине центра

±0,2 мм

Толщина края

2,97 мм

Радиус кривизны

155,1 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

300,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

297,7 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 60,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

4,1 мм

Допуск по толщине центра

±0,2 мм

Толщина края

3,01 мм

Радиус кривизны

103,4 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

200,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

196,9 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 30,0 мм x 60,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

3,2 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,0 мм

Радиус кривизны

516,8 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

1000,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

997,9 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Размер

H x L= 100,0 мм x 90,0 мм

Размерный допуск

+0,0/-0,1 мм

Чистая апертура

90%

Центральная толщина

21,3 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,0 мм

Радиус кривизны

77,5 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

350 нм-2,0 мкм

Фокусное расстояние

150,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

136,0 мм

Покрытие

без покрытия

Чистота поверхности (царапины/ямки)

60/40

Продольная локальная апертура

0,5

Изогнутая апертура

3

Локальная апертура по высоте

0,5

Эксцентриситет

≤5 угловых минут

Порог повреждения

4,5 Дж/см² при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)

0,21 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)

0,50 Дж/см² при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
