- Оптический материал: N-BK7
- Рабочая длина волны: 350–2,0 нм (без покрытия)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Положительная менисковая линза состоит из двух изогнутых поверхностей с одинаковыми радиусами кривизны (вогнутая поверхность имеет больший радиус кривизны, чем выпуклая поверхность) и имеет положительное фокусное расстояние. Обычно используется для уменьшения фокусного расстояния другого объектива, увеличения числовой апертуры и других связанных приложений. Чтобы уменьшить сферическую аберрацию, луч должен падать на выпуклую поверхность линзы, когда она используется для расширяющего или сужающегося или расходящегося коллимированного света; когда она используется для коллимации сходящегося луча, луч должен падать на вогнутую поверхность. N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK выбирает N-BK7 для изготовления различных линз. Все наши линзы тщательно обрабатываются и строго контролируются. Гарантия LBTEK для предоставления пользователям высококачественных линз по разумным ценам.

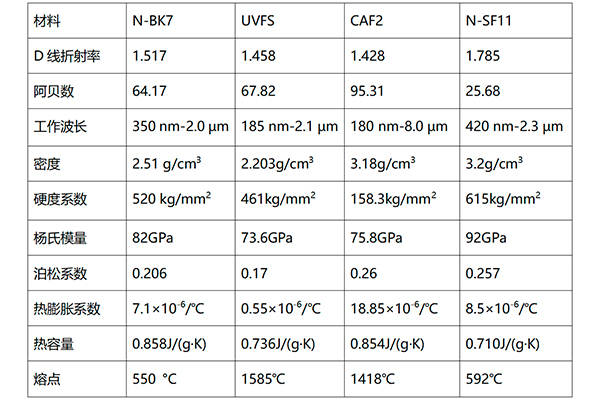

Общие параметры
|
Материал оптического элемента N-BK7 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Рабочая длина волны 350 нм-2,0 мкм (без покрытия) |
Допуск на фокусное расстояние ±1% |
|
Изогнутая апертура 3 |
Расчетная длина волны 587,6 нм |
|
Поверхностная локальная апертура 0,5 |
Эксцентриситет ≤3 угловых минуты |
Положительная менисковая линза, N-BK7, без покрытия: 350 нм–2,0 мкм
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
Линзы с положительным мениском LBTEK в основном используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может уменьшить фокусное расстояние и увеличить числовую апертуру (NA) системы без внесения значительной сферической аберрации. При использовании для схождения параллельного света, чтобы минимизировать сферическую аберрацию, выпуклая поверхность линзы должна быть ориентирована в направлении излучения света.
Положительная менисковая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, без покрытия, крепления в стандартном тубусе объектива SM1
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 1 32,1 мм |
|
Радиус кривизны 2 82,2 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние 100,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние 95,9 мм |
|
Покрытие без покрытия |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов) |
|
Положительная менисковая линза, N-BK7, без покрытия: 350 нм–2,0 мкм, без крепления.
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
Линзы с положительным мениском LBTEK в основном используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может уменьшить фокусное расстояние и увеличить числовую апертуру (NA) системы без внесения значительной сферической аберрации. При использовании для схождения параллельного света, чтобы минимизировать сферическую аберрацию, выпуклая поверхность линзы должна быть ориентирована в направлении излучения света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Линза с положительным мениском, N-BK7, диаметр 25,4 мм, фокусное расстояние 100,0 мм, без покрытия
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Очистить апертуру 90% СА |
|
Центральная толщина 3,6 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 1 32,1 мм |
|
Радиус кривизны 2 82,2 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние 100,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние 95,9 мм |
|
Покрытие без покрытия |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов) |

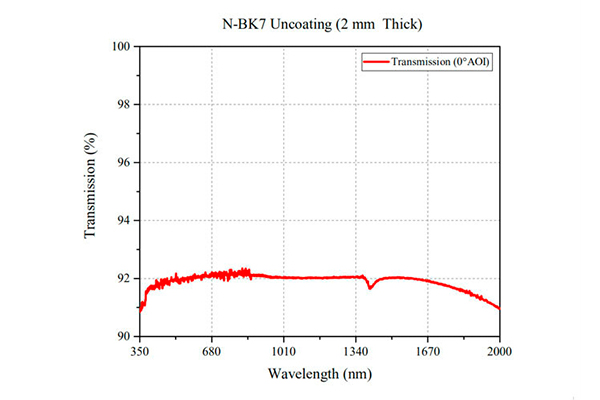

График:

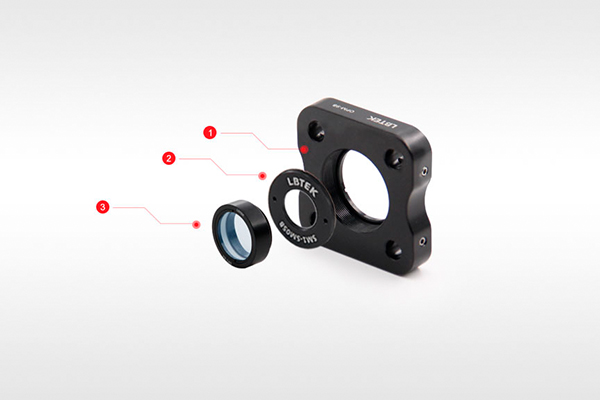

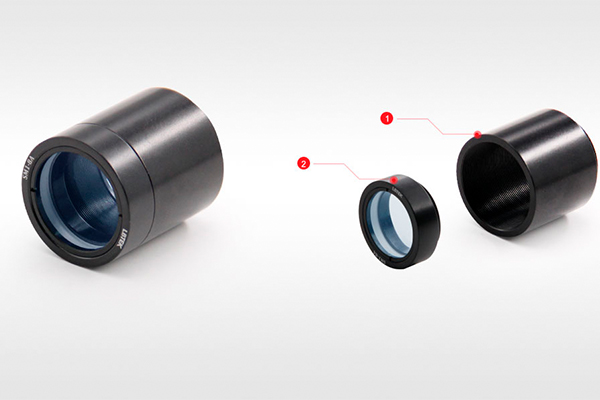

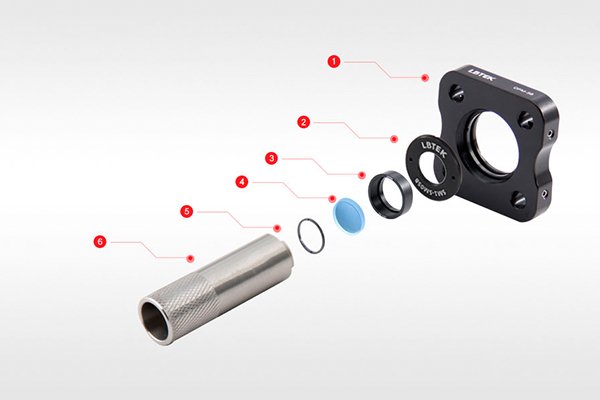

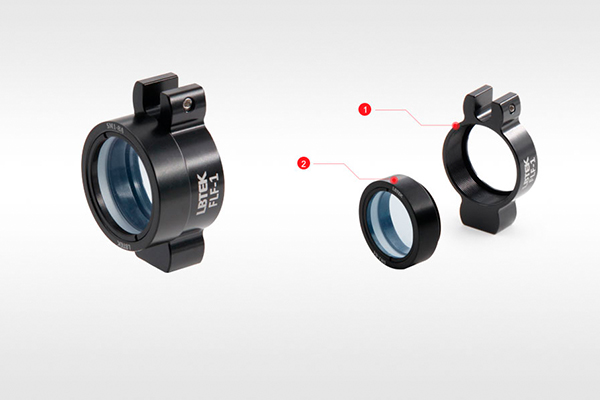

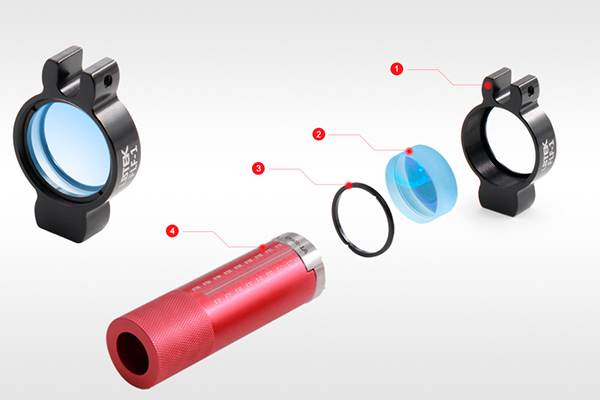

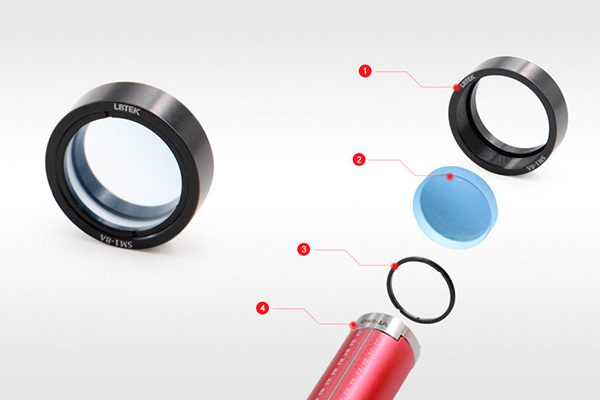

Схема установки:

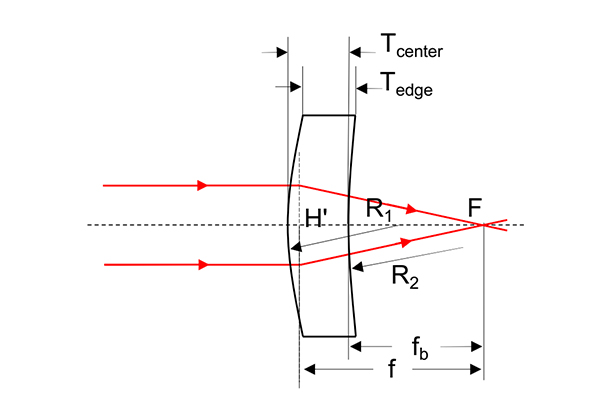

Чертежи:
