Асферическая линза Селенид цинка (ZnSe) для CVD-лазера

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Асферическая линза.

Асферические линзы (Aspheric Lenses) отличаются от сферических линз постоянным радиусом кривизны. Радиус кривизны асферических линз непрерывно изменяется от середины к краю с изменением главной оптической оси, что позволяет лучше исправлять сферическую аберрацию и хроматические аберрация Улучшение качества пятна объектива. Регулируя коническую постоянную и асферический коэффициент, линза оптимизируется для минимизации аберраций. Она часто используется при сканировании штрих-кодов, лазерной центровке, оптической визуализации и других областях. Одноэлементная конструкция помогает свести к минимуму количество линз в оптической системе Асферические линзы позволяют разработчикам оптических элементов корректировать аберрации с использованием меньшего количества оптических элементов, чем традиционные сферические элементы, поскольку они обеспечивают большую коррекцию аберраций, чем последние могут обеспечить использование нескольких поверхностей.
United Optics предлагает асферические линзы без покрытия и с просветляющим покрытием. Варианты покрытия AR включают UVA, VIS, NIR, SWIR, IR1, IR2. United Optics предлагает асферические линзы из различных материалов, среди которых материал из селенида цинка подходит для применения в инфракрасном диапазоне, формованное оптическое стекло подходит для экономичного массового производства, а материал TPX подходит для приложений в терагерцовом диапазоне.

Цинковые селенидные асферические линзы.

Асферические линзы из селенида цинка (ZnSe) представляют собой асферические линзы на основе селенида цинка.

Селенид цинка представляет собой оптический стеклянный материал, обычно используемый в инфракрасном диапазоне. Полоса пропускания составляет 600 нм-16 мкм. Он обладает характеристиками низкого поглощения и устойчивости к тепловому удару. Он часто используется в тепловизионных системах, а также может использоваться в некоторых видимых областях, светооптические системы. В качестве подложки различных оптических компонентов, таких как линзы, окна и т.д.
Асферические линзы могут лучше исправлять сферическую аберрацию. Их поверхности разработаны с апланатической аберрацией. Асферические линзы часто используются для коллимации выходного света оптических волокон и могут использоваться при сканировании штрих-кодов, лазерной коллимации, оптической визуализации и других областях. Асферические линзы представляют собой одноэлементную конструкцию, которая сводит к минимуму количество линз в многолинзовой оптической системе.

United Optics предлагает асферические линзы без покрытия и с просветляющим покрытием. Варианты просветляющего покрытия включают IR1, NIR2.

Примечания: особое внимание следует обратить на тот факт, что селенид цинка является токсичным материалом, при его использовании обязательно надевайте перчатки и мойте руки после использования.

Материал: CVD лазерный селенид цинка

Ошибка диаметра: +0,0/-0,1 мм

Эффективная ошибка фокусировки: ±1%

Чистота поверхности: 40/20~60/40

Покрытие: см. список

Расчетная длина волны: см. список

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива: < 3 угловые минуты

Обратная сторона: 0,2 ммX45°

Асферическая линза D=25,40 мм F=12,70 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140000)

Асферическая линза D=25,40 мм F=25,00 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140001)

Асферическая линза D=25,40 мм F=50,00 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140002)

Асферическая линза D=25,40 мм F=12,70 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140003)

Асферическая линза D=25,40 мм F=25,00 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140004)

Асферическая линза D=25,40 мм F=50,00 мм Селенид цинка (ZnSe) для CVD-лазер без покрытия (140005)

Асферическая линза D=25,40 мм F=12,70 мм Селенид цинка (ZnSe) для CVD-лазер IR1 покрытие (140006)

Асферическая линза D=25,40 мм F=25,00 мм Селенид цинка (ZnSe) для CVD-лазер IR1 покрытие (140007)

Асферическая линза D=25,40 мм F=50,00 мм Селенид цинка (ZnSe) для CVD-лазер IR1 покрытие (140008)

Асферическая линза D=25,40 мм F=12,70 мм Селенид цинка (ZnSe) для CVD-лазер IR2 покрытие (140009)

Асферическая линза D=25,40 мм F=25,00 мм Селенид цинка (ZnSe) для CVD-лазер IR2 покрытие (140010)

Асферическая линза D=25,40 мм F=50,00мм Селенид цинка (ZnSe) для CVD-лазер IR21 покрытие (140011)

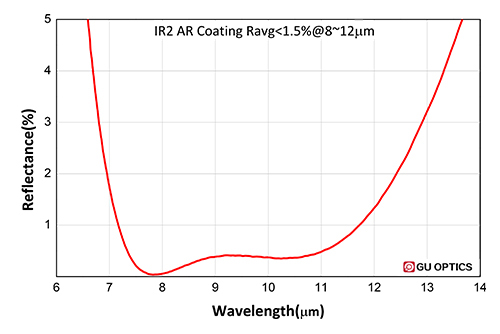

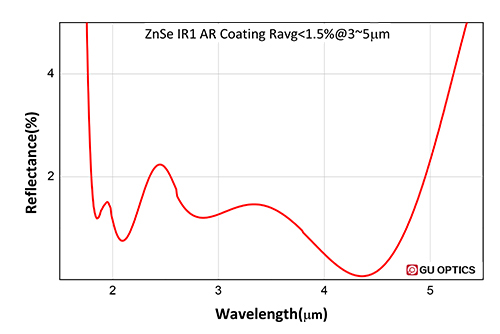

Спектральная кривая:
