Барабанная линза

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Барабанная линза.

Барабанные линзы (Drum Lenses) - линзы со сферическими концами, обеспечивающие позиционирование поверхностей вдоль оптической оси. Формируется шлифовкой внешнего круга на основе шаровой линзы. Удобна для карточной установки. Более подходит для оптической связи.

Барабанная линза имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, а ее фокусное расстояние зависит от показателя преломления самого материала. Барабанные линзы в основном используются в волоконно-оптических приложениях из-за их короткого заднего фокусного расстояния, что минимизирует расстояние, необходимое от линзы до волокна.
United Optics предлагает барабанные линзы из оптического стекла K9 и плавленого кварца с УФ-излучением. По сравнению со сферическими линзами K9, сферические линзы из кварцевого стекла с УФ-излучением имеют более низкий показатель преломления, поэтому линзы того же размера имеют большее фокусное расстояние. United Optics предлагает барабанные линзы без покрытия с подложкой из оптического стекла K9 и плавленого кварца с УФ-излучением. Вы можете выбрать из барабанных линз различных размеров и фокусных расстояний. Плавленый кварц подходит для УФ-приложений.

Барабанная линза K9.

Барабанные линзы К9 (K9 Drum Lenses) - линза со сферическими двумя концами для обеспечения позиционирующих поверхностей вдоль оптической оси. Формируется шлифовкой внешнего круга на основе шаровой линзы. Более подходит для оптической связи для удобство установки карты, распространение света.
Барабанная линза имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, а ее фокусное расстояние зависит от показателя преломления самого материала. Оптическое стекло K9 представляет собой оптический материал с превосходным пропусканием широкого спектра. Оно имеет высокий коэффициент пропускания в диапазоне 350-2000 нм, обладает высокой твердостью, выдерживает различные физические и химические воздействия, имеет низкое содержание пузырьков и примесей, поэтому его часто используют в качестве оптического материала, база различных оптических компонентов для изготовления различных оптических компонентов.

United Optics предлагает линзы в форме барабана с оптическим стеклом K9 в качестве основы без покрытия, а также различные размеры и фокусные расстояния на ваш выбор.

Материал: Тонко отожженное оптическое стекло H-K9L

Ошибка диаметра: +/-0,05 мм

Тип поверхности: λ/4@632,8 нм

Расчетная длина волны: 587,6 нм

Эллипсоид: ±0,005 мм

Чистота поверхности: 40/20-60/40

Покрытие: см. список

Барабанная линза D=2,00 мм F=1,83 мм Отожженное оптическое стекло K9 без покрытия (165000)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=2,20 мм Отожженное оптическое стекло K9 без покрытия (165001)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=3,00 мм F=2,93 мм Отожженное оптическое стекло K9 без покрытия (165002)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=4,00 мм F=3,67 мм Отожженное оптическое стекло K9 без покрытия (165003)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=5,00 мм F=5,87 мм Отожженное оптическое стекло K9 без покрытия (165004)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=1,83 мм Отожженное оптическое стекло K9 VIS покрытие (165005)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=2,20 мм Отожженное оптическое стекло K9 VIS покрытие (165006)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=3,00 мм F=2,93 мм Отожженное оптическое стекло K9 VIS покрытие (165007)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=4,00 мм F=3,67 мм Отожженное оптическое стекло K9 VIS покрытие (165008)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=5,00 мм F=5,87 мм Отожженное оптическое стекло K9 VIS покрытие (165009)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=1,83 мм Отожженное оптическое стекло K9 NIR покрытие (165010)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=2,20 мм Отожженное оптическое стекло K9 NIR покрытие (165011)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=3,00 мм F=2,93 мм Отожженное оптическое стекло K9 NIR покрытие (165012)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=4,00 мм F=3,67 мм Отожженное оптическое стекло K9 NIR покрытие (165013)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=5,00 мм F=5,87 мм Отожженное оптическое стекло K9 NIR покрытие (165014)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=1,83 мм Отожженное оптическое стекло K9 SWIRпокрытие (165015)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=2,20 мм Отожженное оптическое стекло K9 SWIRпокрытие (165016)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=2,00 мм F=2,20 мм Отожженное оптическое стекло K9 SWIRпокрытие (165016)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=3,00 мм F=2,93 мм Отожженное оптическое стекло K9 SWIRпокрытие (165017)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=4,00 мм F=3,67 мм Отожженное оптическое стекло K9 SWIRпокрытие (165018)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

Барабанная линза D=5,00 мм F=5,87 мм Отожженное оптическое стекло K9 SWIRпокрытие (165019)

Он имеет более короткое фокусное расстояние и большее увеличение, чем обычные выпуклые линзы, подходит для распространения света в оптических коммуникациях, в основном используемых в оптических волокнах.

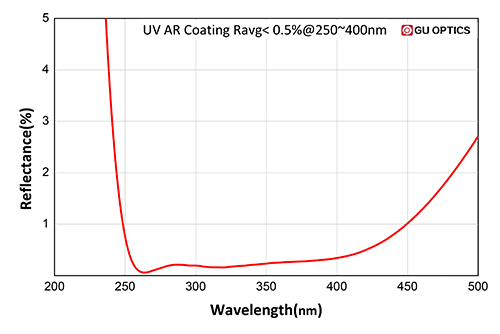

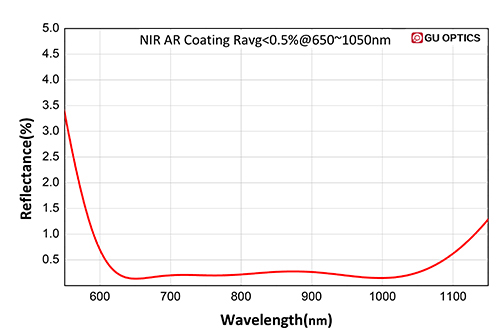

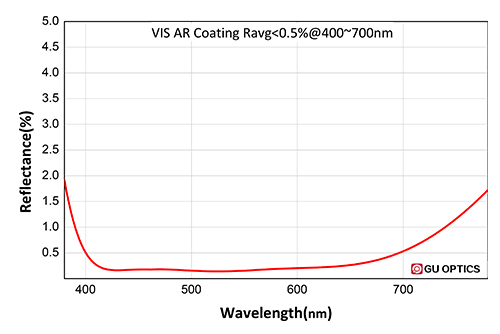

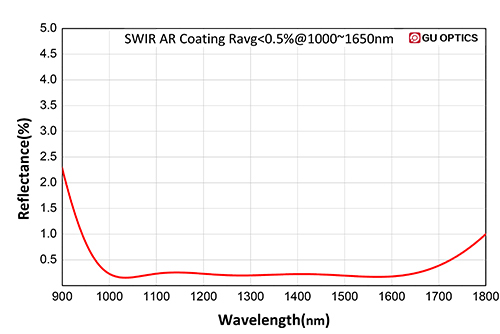

Спектральная кривая:
