Плоско-вогнутые линзы из селенида цинка

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Плосковогнутая линза.

Плоско-вогнутые линзы (Plano Concave Lenses) преобразуют пучок параллельного света в расходящиеся лучи. Расходящиеся лучи фокусируются в обратном направлении в виртуальном фокусе плоско-вогнутой линзы. Фокусное расстояние отрицательное. Одна сторона плоская, а другая плоская. вогнутый. Плоско-вогнутые линзы рассеивают коллимированный пучок света от виртуальной точки фокусировки и обычно используются в расширителях луча галилеева типа. При использовании вогнутая сторона обращена в направлении падающего света, а плоская сторона обращена к обрабатываемой фокальной плоскости. Плоско-вогнутые линзы имеют отрицательное фокусное расстояние и отрицательную сферическую аберрацию, которые можно использовать для компенсации аберраций других линз в системе.

Компания Lianguang Keping предлагает плосковогнутые линзы без просветляющего покрытия и с просветляющим покрытием, которые подходят для различных областей применения в различных диапазонах длин волн. Варианты покрытия AR включают UV, VIS, NIR и SWIR. Покрытие плосковогнутой линзы United Optics представляет собой двустороннее просветляющее покрытие, которое позволяет значительно уменьшить отражение на поверхности элемента и увеличить его коэффициент пропускания. United Optics предлагает плосковогнутые линзы с различными материалами: подложки из оптического стекла K9 подходят для применений в видимом и ближнем инфракрасном диапазонах, подложки из германия, кремния, селенида цинка и фторида кальция подходят для инфракрасных применений, а плавленый кварц подходит для УФ приложений.

Плоско-вогнутые линзы из селенида цинка.

Линзы из селенида цинка (ZnSe) плосковогнутые (PCV) представляют собой плосковогнутые линзы на основе селенида цинка.

Селенид цинка представляет собой оптический стеклянный материал, обычно используемый в инфракрасном диапазоне. Полоса пропускания составляет 600 нм-16 мкм. Он обладает характеристиками низкого поглощения и устойчивости к тепловому удару. Он часто используется в тепловизионных системах, а также может использоваться в некоторых видимых областях, световые оптические системы. Может использоваться в качестве подложек для различных оптических компонентов, таких как линзы, окна и т.д. Особое внимание следует обратить на тот факт, что материал селенида цинка является токсичным материалом, при его использовании обязательно надевайте перчатки и мойте руки после использования. Плоско-вогнутая линза может рассеивать свет и имеет отрицательное фокусное расстояние, одна сторона плоская, а другая вогнутая. Обычно используется для расширения луча, проекции и увеличения фокусного расстояния оптических систем.
Плоско-вогнутые линзы из селенида цинка компании United Optics имеют различные размеры и фокусные расстояния, а также предназначены для работы с покрытием и без покрытия Широкополосное просветляющее покрытие можно использовать в диапазоне IR2 (инфракрасный диапазон 8–12 мкм) в соответствии с вашими потребностями. в различных сценариях Различные приложения в диапазоне. United Optics также может изготовить линзы с другими характеристиками в соответствии с вашими потребностями.

Материал: CVD лазерный селенид цинка

Ошибка диаметра: +0,0/-0,1 мм

Эффективная ошибка фокусировки: ±1%

Чистота поверхности: 40/40~60/40

Покрытие: см. список

Расчетная длина волны: 10,6 мкм

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива: <3 угловых минуты

Обратная сторона: 0,2 ммX45°

Плоско-вогнутая линза D=25,40 мм F=-25,40 мм CVD-лазер без покрытия Селенид цинка (ZnSe) (120320)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-50,00 мм CVD-лазер без покрытия Селенид цинка (ZnSe) (120321)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-75,00 мм CVD-лазер без покрытия Селенид цинка (ZnSe) (120322)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-100,00 мм CVD-лазер без покрытия Селенид цинка (ZnSe) (120323)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-200,00 мм CVD-лазер без покрытия Селенид цинка (ZnSe) (120324)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-25,40 мм IR2 покрытие Селенид цинка (ZnSe) для CVD-лазера  (120325)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-50,00 мм IR2 покрытие Селенид цинка (ZnSe) для CVD-лазера  (120326)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-75,00 мм IR2 покрытие Селенид цинка (ZnSe) для CVD-лазера  (120327)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-100,00 мм IR2 покрытие Селенид цинка (ZnSe) для CVD-лазера  (120328)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

Плоско-вогнутая линза D=25,40 мм F=-200,00 мм IR2 покрытие Селенид цинка (ZnSe) для CVD-лазера  (120329)

С отрицательным фокусным расстоянием и отрицательной сферической аберрацией его можно использовать для компенсации аберраций других линз в системе и часто используют для расширения луча, проецирования и увеличения фокусного расстояния оптических систем.

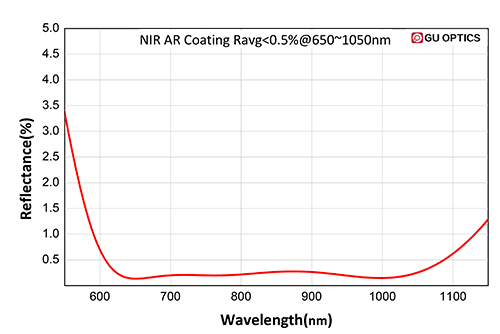

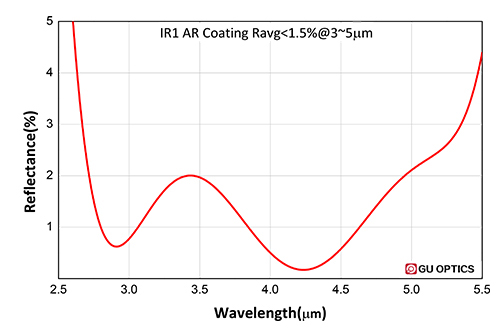

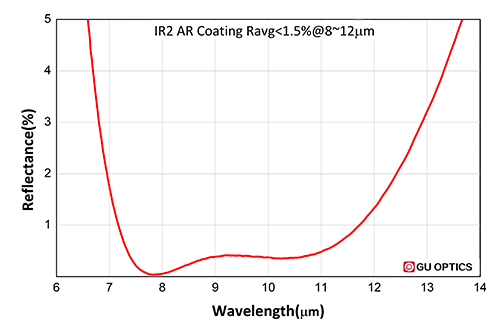

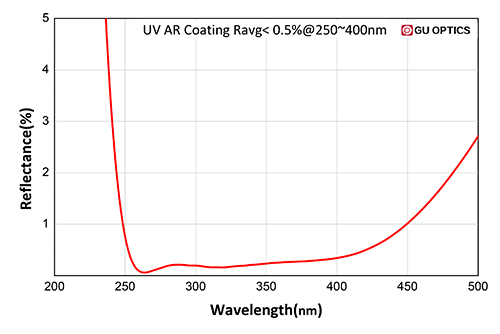

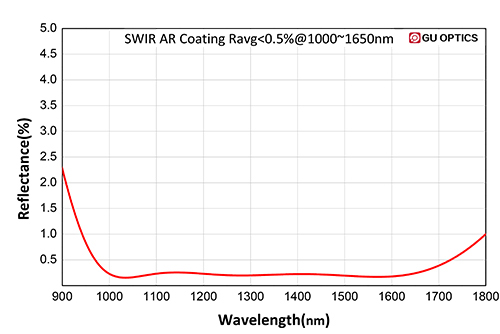

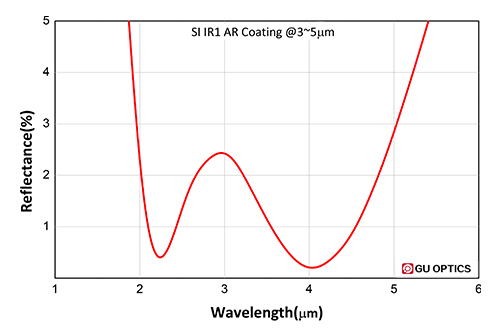

Спектральная кривая:
