Двойная вогнутая линза K9

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Двояковогнутая линза.

Двойные вогнутые линзы (Double Concave Lenses) могут рассеивать параллельные падающие световые лучи наружу, а фокусное расстояние отрицательное. Он состоит из двух вогнутых поверхностей с одинаковой кривизной. Часто используется для расширения луча, коллимации, проекции и расширения фокусного расстояния оптических систем. Двояковогнутая линза имеет отрицательное фокусное расстояние, подходящее для расходящихся и сходящихся световых лучей, также известная как рассеивающая линза или отрицательная сферическая линза. Двояковогнутые линзы направляют коллимированный пучок в виртуальную фокальную точку и обычно используются в расширителях луча галилеева типа.

Двояковыпуклые линзы United Optics предлагают продукты без покрытия и с антибликовым покрытием для различных применений в различных диапазонах длин волн. Антибликовое покрытие с обеих сторон двояковыпуклой линзы может значительно уменьшить отражение на поверхности элемента и увеличить коэффициент пропускания. Выбор антибликовых покрытий включает УФ, видимый, ближний ИК, SWIR, IR1 и IR2. Подложки из оптического стекла K9 подходят для применений в видимом и ближнем инфракрасном диапазоне, подложки из германия, кремния, селенида цинка и фторида кальция подходят для инфракрасных применений, а плавленый кварц подходит для ультрафиолетовых применений.

Двойная вогнутая линза K9.

Двойная вогнутая линза K9 (K9 Double Concave (DCV) Lenses) представляет собой двойную вогнутую линзу со стеклом K9 в качестве основного материала.
Оптическое стекло K9 представляет собой оптический материал с превосходным пропусканием широкого спектра. Оно имеет высокий коэффициент пропускания в диапазоне 350-2000 нм, обладает высокой твердостью, выдерживает различные физические и химические воздействия, имеет низкое содержание пузырьков и примесей, поэтому его часто используют в качестве оптического материала. база различных оптических компонентов для изготовления различных оптических компонентов, таких как линзы, окна, фильтры, светоделители, зеркала, призмы и т.д. Он будет рассеивать свет, а фокусное расстояние отрицательное. Он состоит из двух вогнутых поверхностей с одинаковой кривизной. Он часто используется для расширения луча, проектирования и расширения фокусного расстояния оптической системы.
Двояковыпуклые линзы K9 компании United Optics имеют различные размеры и фокусные расстояния, а также продукты с покрытием и без него. Широкополосное просветляющее покрытие можно использовать в диапазоне VIS (видимый свет), NIR (ближний инфракрасный диапазон), и диапазон SWIR (коротковолновый ближний инфракрасный диапазон), чтобы соответствовать вашим различным приложениям в разных диапазонах в разных сценариях. United Optics также может изготовить линзы с другими характеристиками в соответствии с вашими потребностями.

Материал: Тонко отожженное оптическое стекло H-K9L

Ошибка диаметра: +0,0/-0,1 мм

Тип поверхности: λ/4@632,8 нм

Ошибка центрирования объектива: 3 угловых минуты

Обратная сторона: 0,2 ммX45°

Расчетная длина волны: 587,6 нм

Ошибка толщины центра: ±0,2 мм

Эффективная ошибка фокусировки: ±2%

Чистота поверхности: 40/20~60/40

Покрытие: см. список

Все характеристики можно посмотреть в файле:

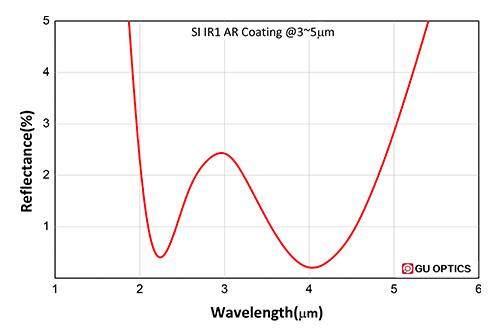

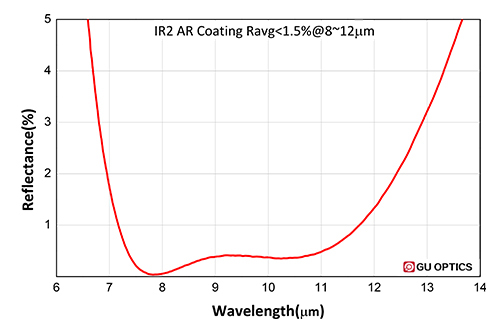

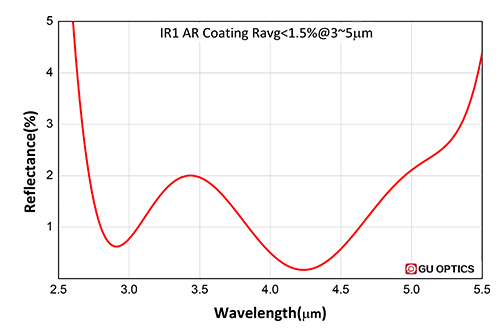

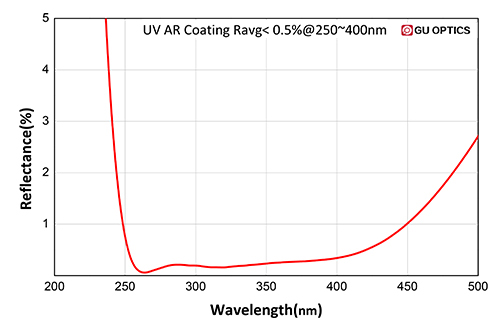

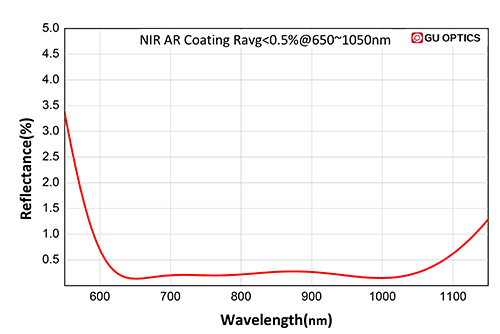

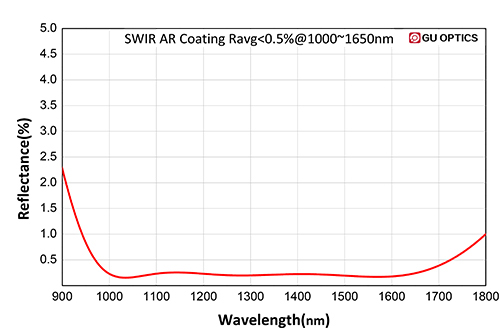

Спектральная кривая:

Видео можно посмотреть тут.
