Плосковыпуклые цилиндрические линзы из фторида кальция

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Цилиндрическая линза.

Цилиндрические линзы имеют цилиндрическую поверхность. В отличие от сферических линз, сферические линзы действуют симметрично на падающий свет в двух направлениях, а цилиндрические линзы действуют на падающий свет только в одном направлении. Цилиндрические линзы обычно используются для фокусировки параллельных или расходящихся лучей света на линию или для изменения соотношения сторон изображения. Цилиндрические линзы обычно предназначены для приложений, требующих одномерной формы источника света. Они доступны в плоско-вогнутой и плоско-выпуклой конфигурациях для расходящихся или сходящихся лучей соответственно. Плосковыпуклая цилиндрическая линза будет фокусировать падающий свет на прямую, фокусное расстояние положительно и состоит из плоского и выпуклого цилиндра, а плосковогнутая цилиндрическая линза состоит из плоского и вогнутого цилиндра, а ее фокусное расстояние отрицательное.
United Optics предлагает различные цилиндрические линзы, такие как плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы и позитивные цементированные ахроматические цилиндрические линзы. Цилиндрические линзы имеют двустороннее антибликовое покрытие, которое может значительно уменьшить отражение компонента. Поверхности, чтобы увеличить коэффициент пропускания, варианты антибликового покрытия включают UV, VIS, NIR, SWIR, IR1 и IR2. United Optics предлагает широкий выбор материалов, среди которых подложки из оптического стекла K9 подходят для применений в видимом свете и ближнем инфракрасном диапазоне, подложки из германия, кремния, селенида цинка и фторида кальция подходят для инфракрасных применений, а плавленый кварц подходит для УФ-аппликации.

Плосковыпуклые цилиндрические линзы из фторида кальция.

Плосковыпуклые (PCX) цилиндрические линзы из фторида кальция (CaF₂) фокусируют падающий свет на линию, фокусное расстояние положительное, состоит из плоскости и выпуклого цилиндра, часто используется для параллельных или расходящихся лучей, фокусирующихся на линиях или изменяющих аспект соотношение изображения.

Материал фторида кальция имеет широкий диапазон спектра пропускания (180 нм-8,0 мкм). Он имеет характеристики высокого порога повреждения, низкой флуоресценции, высокой однородности и т.д. Его физические свойства относительно мягкие, а его поверхность легко поцарапать. Он часто используется при коллимации лазеров и часто используется в качестве подложки различных оптических компонентов. Для уменьшения сферической аберрации, когда коллимированные лучи сходятся в линию, коллимированный свет должен падать с криволинейной поверхности линзы, а когда коллимированный источник света коллимируется, линейный источник света должен падать на плоскость объектива.

Плоско-выпуклая цилиндрическая линза из фторида кальция компании United Optics имеет различные размеры и фокусные расстояния, а также продукты с покрытием и без покрытия. Предоставляемое широкополосное просветляющее покрытие может использоваться в диапазоне IR1 (инфракрасный диапазон 3–5 мкм). United Optics также может настроить линзы с другими характеристиками в соответствии с вашими реальными требованиями.

Материал:  Монокристалл фторида кальция

Ошибка диаметра: +0,0/-0,2 мм

Эффективная ошибка фокусировки: ±2%

Чистота поверхности: 40/20-60/40

Покрытие: см. список

Расчетная длина волны: 4 мкм

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива: 3-5 угловых минут

Обратная сторона: 0,2 ммX45°

Все характеристики можно посмотреть в файле:

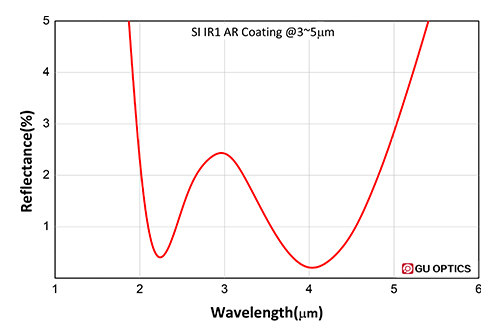

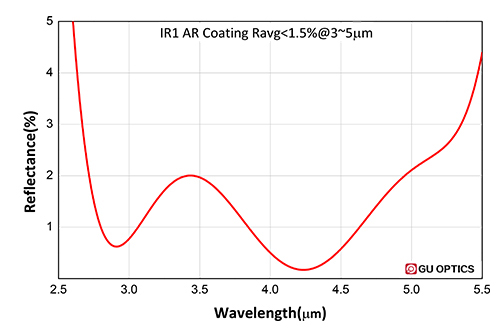

Спектральная кривая:

Видео можно посмотреть тут.
