Оптические компоненты представляют собой простые оптические элементы для построения оптических систем, выполняющие функции фокусировки, фильтрации, отражения и поляризации света. Оптические системы используются в самых разных областях, таких как визуализация, микроскопия, тестирование и производство для промышленности, медицины, биологических наук, связи и т.д. Для улучшения характеристик оптических элементов часто выбирают подложки из определенных материалов и тонкопленочные покрытия.
Photonics Cloud является поставщиком готовых и таможенных оптических продуктов, предлагает оптические линзы, окна, зеркала, призмы и оптические фильтры, поляризаторы, светоделители, волновые пластины. Оптические линзы используются для фокусировки или рассеивания света, оптические призмы предназначены для разделения или изменения пути света, а оптические окна используются для защиты чувствительных элементов от внешней среды. Также предлагается высокоточная оптика суперполировки и лазерная оптика, сапфировая оптика, оптика серии машин IPL.
Оптические линзы.
Оптические линзы предназначены для фокусировки или рассеивания света, они могут быть выполнены из цельного стекла или состоять из нескольких элементов. Поверхности оптических линз могут быть сферическими, асферическими или цилиндрическими. Оптические линзы широко используются в самых разных областях: от биологических наук, лазерной обработки и обработки изображений до медицины, безопасности и обороны. В то время как плоско-выпуклые (PCX) или двояковыпуклые (DCX) линзы фокусируют свет в точку, плоско-вогнутые или двояковогнутые (DCV) линзы предназначены для рассеивания света. Ахроматические линзы используются для исправления хроматической аберрации, а асферические линзы предназначены для исправления аберрации от сферической формы.
Предлагаем стандартные и индивидуальные оптические линзы, в том числе линзы с покрытием или подложки для линз без покрытия для ультрафиолетового (УФ), видимого или инфракрасного спектра. Предлагаются высокоточные лазерные линзы и сверхполированные линзы, а также линзы из германия (Ge), линзы из селенида цинка (ZnSe), сапфировые линзы и линзы из кремния (Si) для ИК-приложений. Кстати, если вы хотите купить подложки для полировки и покрытия оптических линз, вы можете ознакомиться с каталогом стеклянных пластин, пластин из плавленого кварца.
Асферические линзы.
- Материалы подложки: ВК7, плавленый кварц, оптическое стекло, Ge, ZnSe, Si
- Сделано с CNC, SPDT и формованной обработкой
- Диапазон диаметров от: 5 мм до 300 мм
Асферическая линза с несферической поверхностью предназначена для уменьшения сферической аберрации традиционной сферической линзы в лазерах и визуализации. Асферические линзы могут увеличить числовую апертуру линзы, сводя к минимуму системные аберрации и уменьшая количество элементов, необходимых в многоэлементной системе, каким-то образом заменяя систему с несколькими линзами одной асферической линзой.
Линзы изготовлены с помощью прецизионного шлифовально-полировального станка с CNC, алмазного токарного станка и обработки формованного стекла. Материалы подложки, включая BK7, плавленый кварц и другие материалы из оптического стекла, инфракрасные материалы, германий, ZnSe и кремний, могут быть предложены по желанию заказчика. Мы изготавливаем индивидуальные асферические линзы по запросу клиента.
Характеристики:
|
Материал |
BK7, плавленый кварц, оптическое стекло, Ge, ZnSe, кремний |
Качество поверхности |
от 10/5 S/D до 40/20 S/D (без покрытия) |
|
Очистить диафрагму |
>90% |
Диапазон диаметров |
5-280мм |
|
Допуск на диаметр |
+0,0/-0,05 мм |
Защитные фаски |
0,3 мм макс. при 45° |
|
Допуск по толщине центра |
≤0,05 мм |
Допуск EFL |
≤0,1% |
|
Ошибка асферической фигуры PV |
±1 мкм |
Среднеквадратичное отклонение формы поверхности |
≤0,5 мкм |
Примечание. Другие специальные характеристики доступны по запросу.

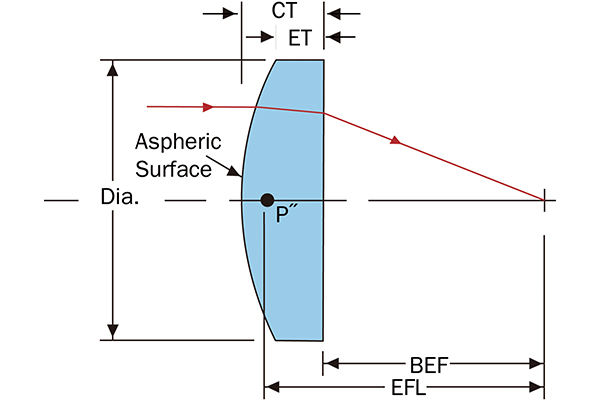

Техническая визуализация:
