Объективы F-theta - это объективы с плоским полем зрения, которые обычно используются в сочетании с гальванометрическим сканером XY. В отличие от обычных объективов, которые фокусируют входной коллимированный луч на сферической плоскости изображения, объектив F-theta фокусируется на плоской поверхности изображения. В то же время, он сохраняет практически постоянный размер пятна по всему полю, когда входной луч сканирует с входным углом θ. Положение пятна на плоскости изображения прямо пропорционально углу сканирования, т.е условие F-theta:
Серия объективов Daheng F-theta (GCO-31) соответствует условию F-theta более чем на 0,1%.
Применение
Линзы F-theta для лазерной обработки материалов гарантируют наилучший результат обработки по всему полю сканирования. Эти линзы используются на производственных линиях, особенно для сложных применений. Широкий спектр применений включает в себя:
- Сверление и тонкую резку металлов и керамики
- Сварку пластмасс
- Маркировку
- Очистку для лечения или реставрации
Основные параметры

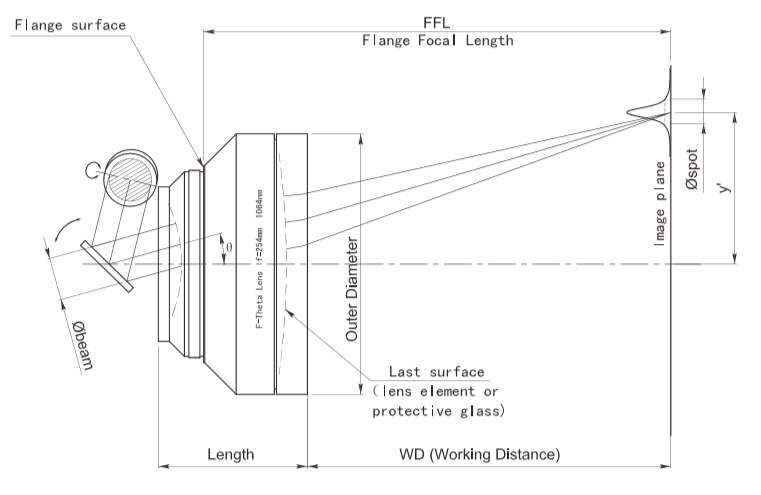

- Общий угол сканирования θmax - это максимальный угол сканирования по диагонали.
- Входной диаметр луча φbeam(1/e2) - это диаметр луча, при котором оптическая интенсивность составляет 13,5% от максимальной интенсивности лазерного луча.
- Коэффициент аподизации (FAP) - это соотношение диаметра луча (φbeam) и входного зрачка (φaper) объектива F-theta. FAP используется для расчета минимально возможного размера пятна фокусировки.
|
Φaper/ Φbeam |
FAP |
|
2 |
1.27 |
|
1.5 |
1.41 |
|
1.25 |
1.56 |
|
1 |
1.83 |
|
0.9 |
1.99 |
|
0.75 |
2.32 |
|
0.5 |
2.44 |
Величина дифракции M2 относится к способности фокусировать лазерный луч, определяемой стандартами ISO11146. Это отношение угла расхождения лазерного луча к углу расхождения идеального гауссова луча. Гауссов луч обеспечивает наименьший возможный размер пятна фокусировки, значение M2 которого равно 1. Это значение также используется для расчета минимально возможного размера пятна фокусировки.
Размер пятна Φspot (1/e2) - это минимально возможный размер сфокусированного пятна, рассчитанный как длина волны лазера, умноженная на фокусное расстояние объектива F-theta, FAP и значение дифракции M2, деленное на диаметр луча Φbeam.
Линзы GCO -31 F-theta
|
Номер детали |
EFL |
Длина волны |
Угол обзора θ |
Область сканирования (мм * мм) |
Макс. Входной сигнал Диаметр луча Диаметр луча (мм) |
Дальность действия (мм) |
Ширина (мм) |
Размер пятна Диаметр пятнамкм |
Внешний Диаметр |
Длина (мм) |
Винт |
|
GCO-310101 |
100 |
355 нм |
±25° |
61.5*61.5 |
6 |
127.1 |
115.7 |
11 |
90 |
51 |
M85X1 |
|
GCO-310102 |
160 |
355 нм |
±25° |
98.7*98.7 |
6 |
205 |
186.3 |
18 |
90 |
51 |
M85X1 |
|
GCO-3103 |
254 |
355 нм |
±25° |
156.7*156.7 |
10 |
346.4 |
298.8 |
17 |
120 |
65.9 |
M85X1 |
|
GCO-310201 |
100 |
532 нм |
±25° |
61.5*61.5 |
12 |
109.7 |
100.2 |
8 |
90 |
52.0 |
M85X1 |
|
GCO-310202 |
160 |
532 нм |
±25° |
98.7*98.7 |
12 |
188.3 |
178.8 |
13 |
90 |
50.2 |
M85X1 |
|
GCO-310203 |
254 |
532 нм |
±25° |
156.7*156.7 |
16 |
324.2 |
293.2 |
16 |
120 |
69.5 |
M85X1 |
|
GCO-310301 |
100 |
1064 нм |
±25° |
61.5*61.5 |
12 |
108.6 |
99.1 |
16 |
90 |
52.0 |
M85X1 |
|
GCO-310302 |
160 |
1064 нм |
±25° |
98.7*98.7 |
12 |
188.2 |
178.7 |
26 |
90 |
50.2 |
M85X1 |
|
GCO-310303 |
254 |
1064 нм |
±25° |
156.7*156.7 |
16 |
342.2 |
293.2 |
31 |
120 |
69.5 |
M85X1 |
