Телецентрическая линза

Телецентрическая линза, переводится как Телецентрическая линза. “теле”- это далеко, что в переводе с китайского означает “далеко”; “центрический” переводится как "центральный". Буквальный перевод слова “Телецентрическая линза” - “телецентрическая линза”.

Телецентрический объектив — это оптический продукт, созданный приложением, и для него не существует строгого академического определения. С оптической точки зрения телецентрическая линза представляет собой формирующую изображение линзу с главным лучом, параллельным оптической оси; телецентрическую линзу также можно определить как формирующую линзу, положение входа которой находится на расстоянии (или в бесконечности); относительно простое понимание состоит в том, что Телецентрический объектив — это объектив с постоянным увеличением в пределах определенного рабочего расстояния. Благодаря принципу своей конструкции телецентрические объективы обладают двумя основными характеристиками: большой глубиной резкости и низким уровнем искажений. В измерительных приложениях особенно достаточны характеристики телецентрических линз.

GAOPTICS- это бренд объективов для обработки изображений, принадлежащий компании United Optical Technology (Beijing)Co., Ltd., которая стремится предоставлять клиентам высококачественные продукты для обработки изображений и технические услуги. Большинство телецентрических объективов глянцевой оптики сконструированы с большими отверстиями, которые обладают хорошими оптическими характеристиками; в то же время оптимизированы ключевые параметры, такие как относительная освещенность и искажения. Двойной телецентрический объектив GA 1,1", максимальный размер изображения - 18,5 мм, квадратное разрешение изображения - 150 лп/мм, охватывающее многократное увеличение. Серия двойных телецентрических объективов GA с большим полем зрения может охватывать 65 мм, 100 мм, 150 мм и 250 мм. Двойные телецентрические объективы с небольшим полем зрения и высоким увеличением, охватывающие 0,5X, 1,0X, 2,0 X и 3,5X.

Бителецентрический объектив GA с большим полем зрения.

GA бителецентрическая линза с большим полем зрения GA бителецентрическая линза с большим полем зрения, поле зрения со стороны объекта составляет до 250 мм, а большая плоскость изображения включает 1/2,5", 1/1,8", 2/3 ", 1", 4/3", предоставляет широкий выбор для крупномасштабных промышленных измерений.

Особенности продукта

1. Поле зрения охватывает 65 мм, 100 мм, 150 мм, 250 мм, подходит для крупномасштабных измерений;
2. Крышки несколько плоскостей изображения, в том числе 1/1,8", 2/3", 1", 4/3";
3. Двойная телецентрическая конструкция, подходящая для высокоточных измерений

Описание параметров.

1. Оптическая структура телецентрической линзы.

  Объектно-пространственная телецентрическая структура:

Апертурная диафрагма находится в фокальной плоскости со стороны изображения, и главные лучи, попадающие в объектив, проходят через фокальную точку со стороны изображения в центре диафрагмы, а со стороны предмета эти главные лучи параллельны оптической оси. То есть через диафрагму может проходить только свет, параллельный оптической оси, а измеряемый объект находится далеко и вблизи линзы, а размер изображения одинаков.

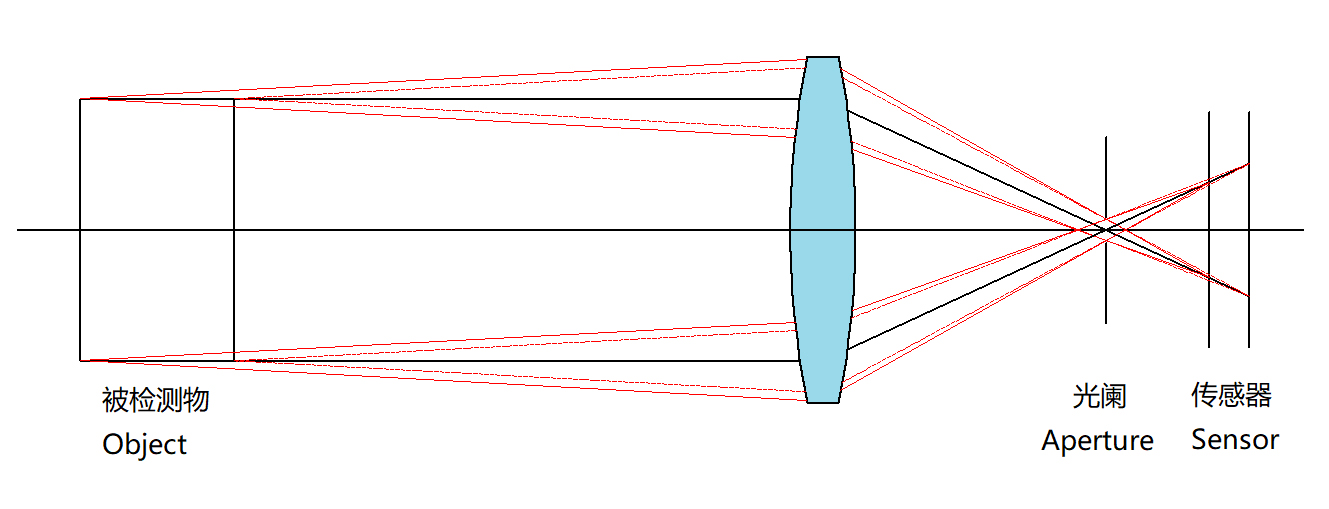

(Рисунок 1: Объектно-пространственная телецентрическая структура)

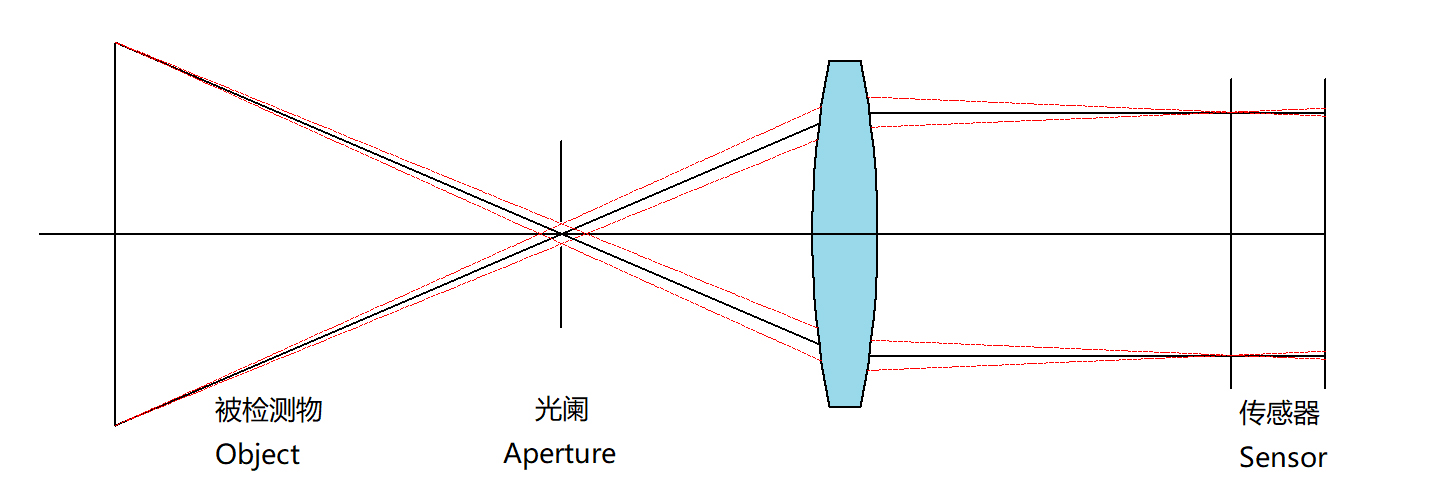

Как телецентрическая структура:

Апертурная диафрагма находится в фокальной плоскости со стороны объекта, и главные лучи, попадающие в объектив, проходят через фокальную точку со стороны объекта в центре диафрагмы, а со стороны изображения все эти главные лучи параллельны оптической оси. Свет, проходящий через диафрагму, параллелен оптической оси через объектив, и расстояние между датчиком и объективом не влияет на размер изображения.

(Рисунок 2: Телецентрическая структура со стороны изображения)

Двойная телецентрическая структура:

Плоскость, в которой расположена диафрагма, является одновременно фокальной плоскостью со стороны объекта и фокальной плоскостью со стороны изображения. И главный луч со стороны объекта, и главный луч со стороны изображения параллельны оптической оси.

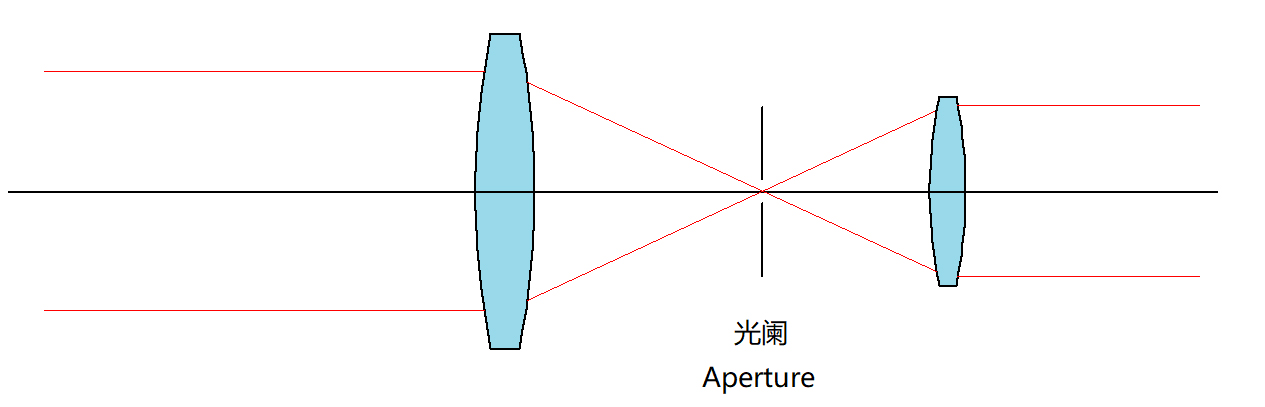

(Рисунок 3: Двойная телецентрическая структура)

2. Увеличение:

Отношение размера изображения к размеру измеряемого объекта. Увеличение объектива с фиксированным фокусом связано с рабочим расстоянием: чем дальше измеряемый объект от объектива, тем меньше изображение и меньше увеличение. В отличие от объективов с фиксированным фокусным расстоянием, телецентрические объективы имеют фиксированное рабочее расстояние и фиксированное увеличение.

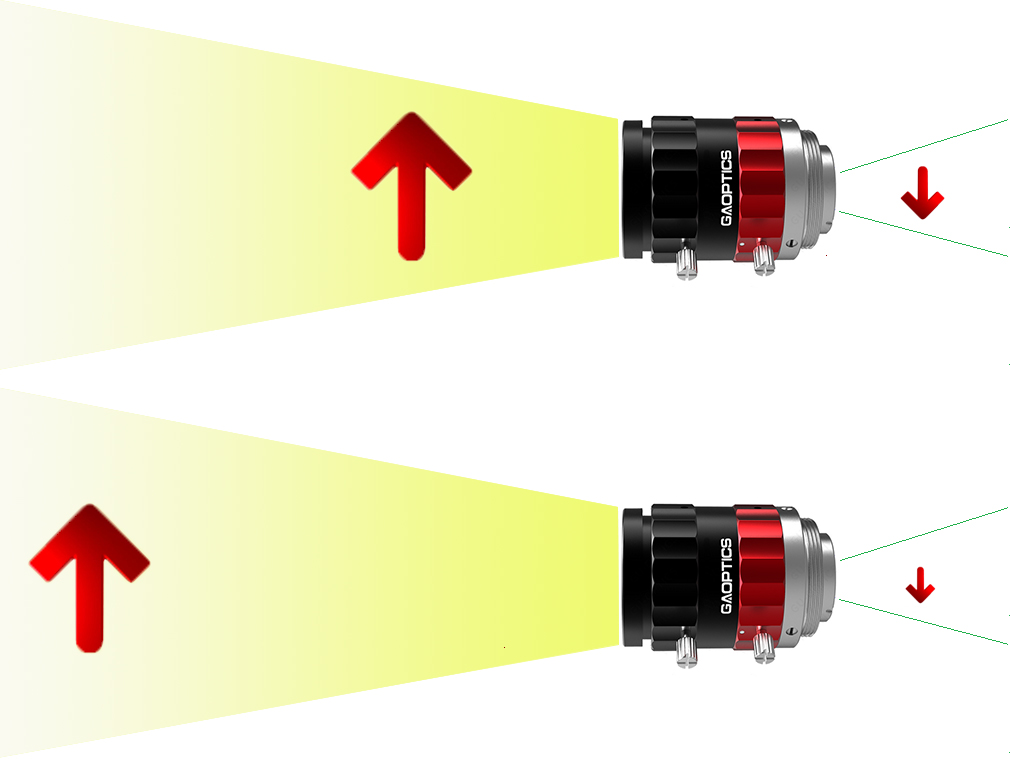

(Рис. 4. Изменение увеличения объектива с фиксированным фокусным расстоянием в зависимости от рабочего расстояния.)

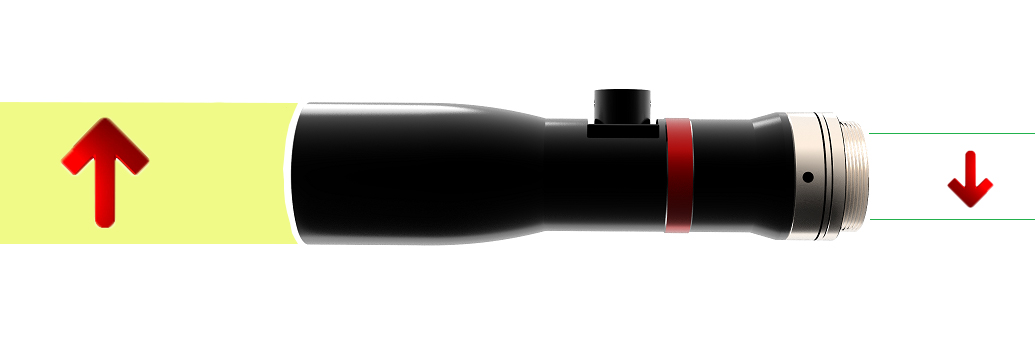

(Рисунок 5: Телецентрическая линза с фиксированным увеличением)

3. Рабочее расстояние:

Расстояние от первой поверхности линзы до измеряемого объекта.

Рабочее расстояние телецентрического объектива фиксировано, и объектив следует размещать в соответствии с рабочим расстоянием, указанным в руководстве.

4. Глубина резкости объекта:

Расстояние между ближайшей точкой объекта и самой дальней точкой объекта, на котором объектив может формировать четкое изображение.

Объекты за пределами глубины резкости не могут быть четко отображены через объектив. Благодаря уникальному принципу конструкции телецентрического объектива он имеет большую глубину резкости, чем обычные промышленные объективы.

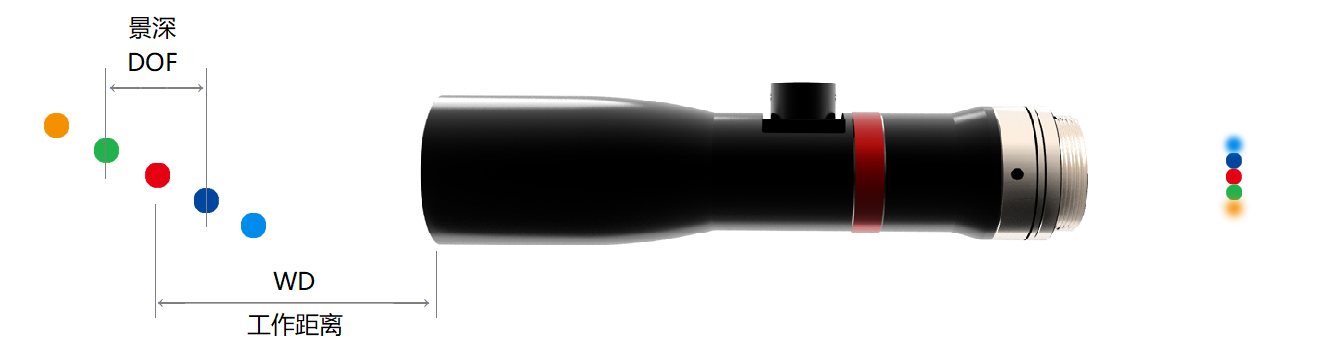

(Рисунок 6: Глубина резкости в зависимости от рабочего расстояния)

5. Телецентричность:

Угол отклонения главного луча телецентрической линзы от оптической оси. Чем меньше угол, тем лучше телецентричность, меньше ошибка увеличения изображения и точнее измерение.

6. Искажение:

Дисторсия — это общий термин для обозначения искажения перспективы, присущего оптическим объективам.

Телецентрическая линза имеет очень небольшое искажение, а искажение продуктов телецентрической линзы United Optical составляет менее 0,06%.

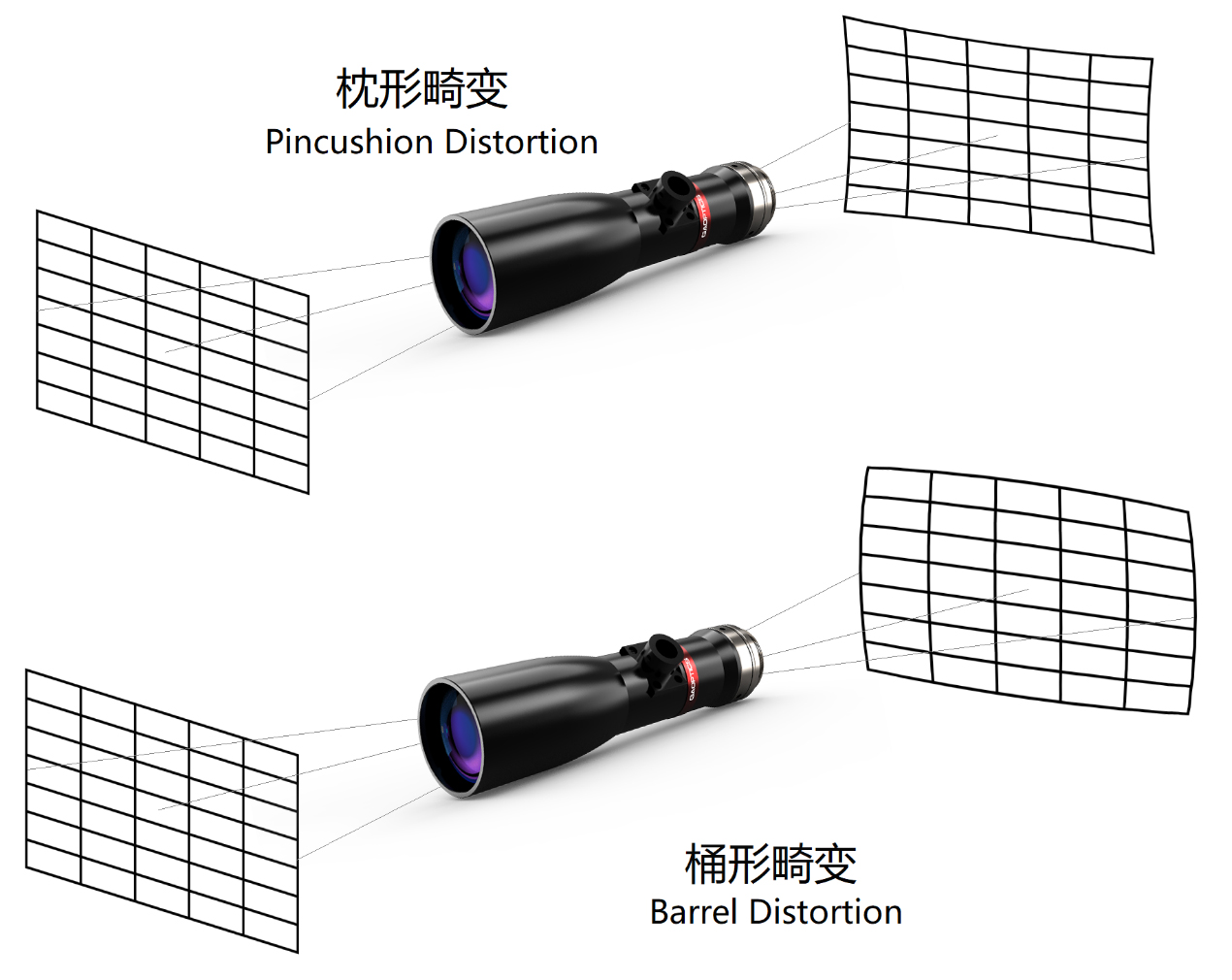

(Рисунок 7: Подушкообразная и бочкообразная дисторсия)

7. F/#：

Число диафрагмы, апертура общего телецентрического объектива фиксирована и не может быть отрегулирована.

8. Разрешение:

Разрешение объектива относится к способности объектива разрешать две точки, которые находятся близко друг к другу, также известной как разрешающая способность. Разрешение объектива обычно характеризуют с помощью кривой ЧКХ. Кривая MTF представляет соотношение между пространственной частотой и значением передаточной функции. Пространственная частота — это количество пар линий на миллиметр, и она может отображать, насколько близко расположены две точки. Передаточная функция представляет собой контраст, то есть степень, в которой можно различить две близкие точки.

9. Поле зрения объекта:

Максимальный диапазон, который может наблюдать объектив. Поскольку рабочее расстояние телецентрической линзы фиксировано, положение и размер поля зрения со стороны объекта также фиксированы.

10. Поле зрения изображения:

Максимально поддерживаемый размер датчика, который может поддерживаться

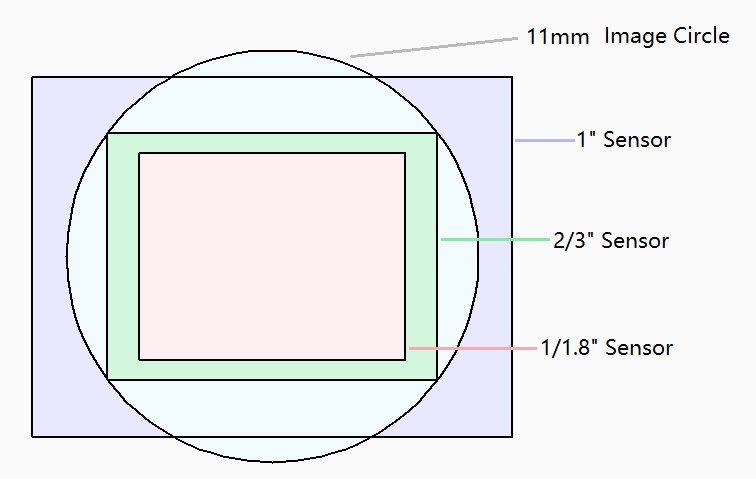

(Рисунок 8: Круг изображения и размер сенсора)

11. Интерфейс камеры:

(Таблица 1: Технические характеристики крепления объектива)

12. Размер объектива (диаметр х длина):

Диаметр — это максимальный диаметр оправы объектива, а длина — это расстояние от механического переднего конца объектива до поверхности монтажного фланца с резьбой.

13. Расстояние от переднего конца линзы до первой линзы:

Расстояние от механического конца линзы до центра поверхности первой линзы.

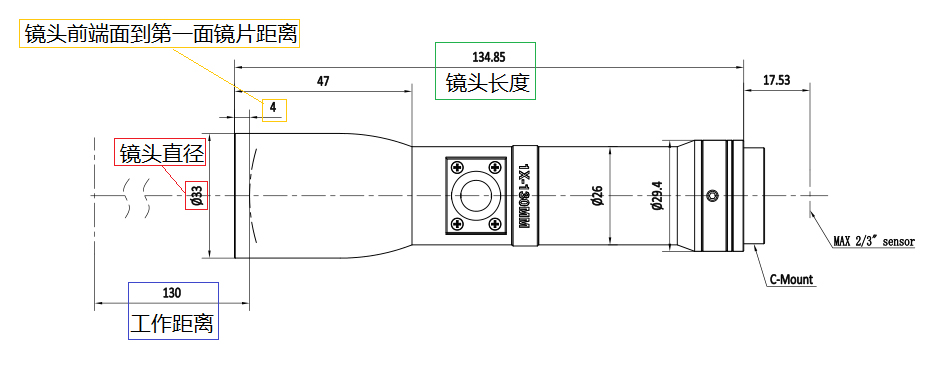

(Рисунок 9: Размеры телецентрической линзы)

0,111X рабочее расстояние 210 мм 1/2,5 "некоаксиальный телецентрический объектив (610000)

0,072X рабочее расстояние 282 мм 1/2,5 "некоаксиальная телецентрическая линза (610002)

0,029X рабочее расстояние 430 мм 1/2,5 "некоаксиальная телецентрическая линза (610004)

0,138X рабочее расстояние 210 мм 1/1,8 "некоаксиальная телецентрическая линза (610006)

0,09X рабочее расстояние 282 мм 1/1,8 "некоаксиальная телецентрическая линза (610008)

0,036X рабочее расстояние 430 мм 1/1,8 "некоаксиальная телецентрическая линза (610010)

0,176X рабочее расстояние 210 мм 2/ 3"некоаксиальная телецентрическая линза (610012)

0,114X рабочее расстояние 282 мм 2/ 3"некоаксиальная телецентрическая линза (610014)

0,0456X рабочее расстояние 430 мм 2/ 3"некоаксиальная телецентрическая линза (610016)

0,255X рабочее расстояние 210 мм 1"некоаксиальная телецентрическая линза (610018)

0,166X рабочее расстояние 282 мм 1"некоаксиальная телецентрическая линза (610020)

0,066X рабочее расстояние 430 мм 1"некоаксиальная телецентрическая линза (610022)

0,369X рабочее расстояние 210 мм 4/3"некоаксиальная телецентрическая линза (610024)

0,24X рабочее расстояние 282 мм 4/3"некоаксиальная телецентрическая линза (610026)

0,096X рабочее расстояние 430 мм 4/3"некоаксиальная телецентрическая линза (610028)

0,048X рабочее расстояние 324 мм 1/2,5"некоаксиальная телецентрическая линза (610038)

0,06X рабочее расстояние 324 мм 1/1,8"некоаксиальная телецентрическая линза (610039)

0,076X рабочее расстояние 324 мм 2/3"некоаксиальная телецентрическая линза (610040)

0,11X рабочее расстояние 324 мм 1"некоаксиальная телецентрическая линза (610041)

0,16X рабочее расстояние 324 мм 4/3"некоаксиальная телецентрическая линза (610042)
