Телецентрический объектив с байонетом F и большим полем зрения, PMS-05TF179

Телецентрические объективы с байонетом F специально разработаны для полнокадрового сенсора с разрешением 10 МП и идеально подходят для камер с линейным массивом 4K и 8K.

Разработан для полнокадрового сенсора с полным мегапикселем, большого поля зрения, конструкции со сверхнизким уровнем искажений.

Этот телецентрический объектив с байонетом F и большим углом обзора 0,5X, макс. размер сенсора 35мм пленка, WD 179мм.

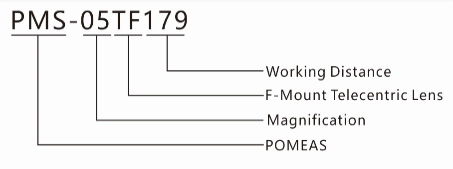

Правило именования.

Преимущество продуктов.

1. Большое поле зрения обнаружения, двусторонняя телецентрическая конструкция с высоким разрешением для крупногабаритных объектов точного измерения.
2. Точность телецентрической регулировки по глубине резкости в пределах диапазона любого измерения может соответствовать результатам.
3. Конструкция со сверхнизким искажением увеличивает поле обнаружения, обеспечивая при этом погрешность поля зрения в очень небольшом диапазоне.

(Если не используется программное обеспечение для компенсации искажений).

4. Простая и стабильная конструкция, подходящая для различных условий промышленной среды.

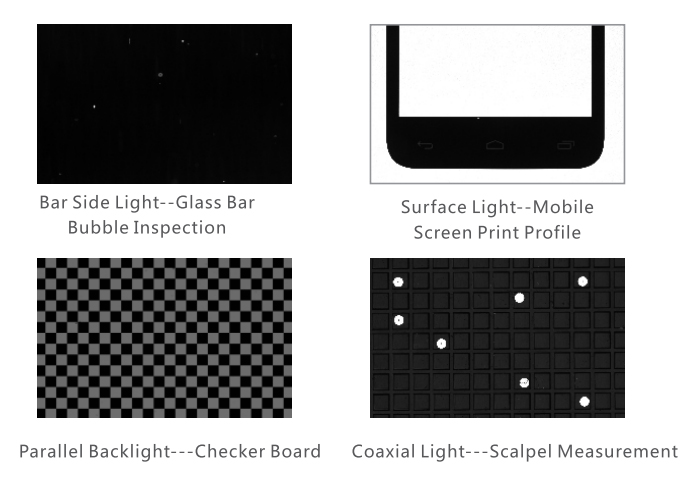

Фактическое изображение

Области применения:

Широко используется в различных крупногабаритных объектах высокоточного измерения, таких как экран мобильного телефона большого размера, печатная плата, плоское стекло, детали двигателя, детали компрессора кондиционера и т.д.

Спецификация:

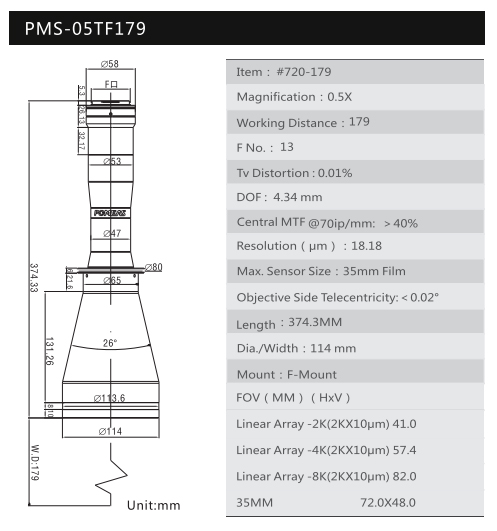

Отображение размера продукта

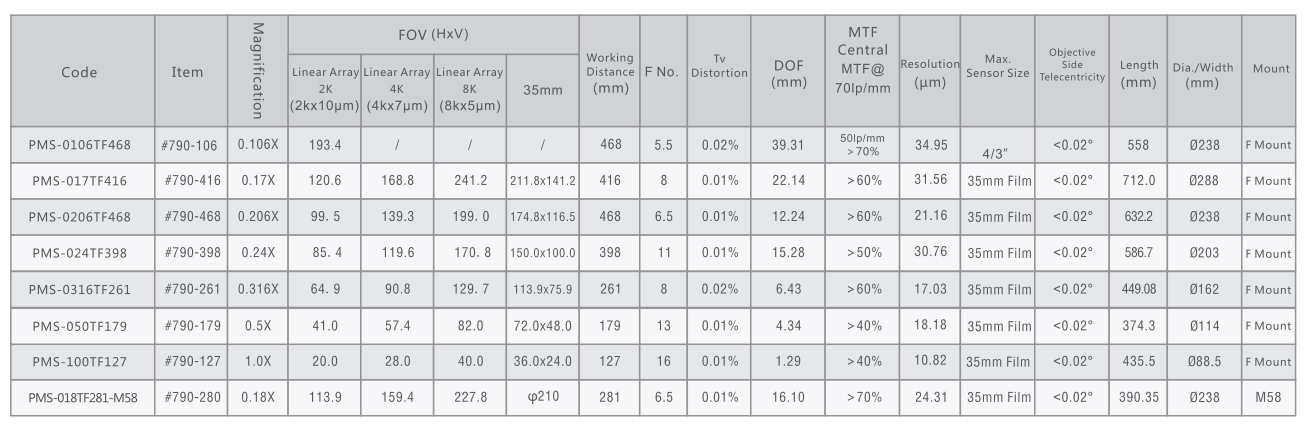

Таблица параметров телецентрических объективов с байонетом F

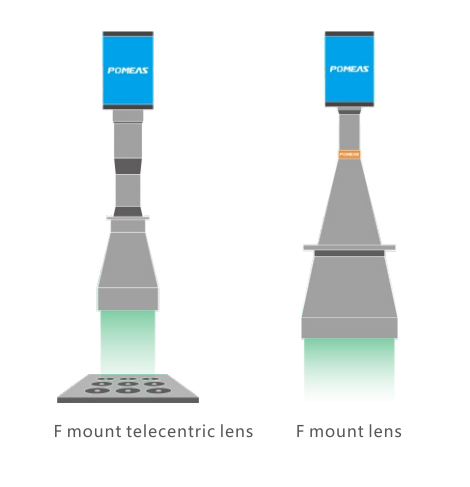

Схема системы:
