Оптические короткополосные фильтры выполнены на подложке из плавленого кремнезема, что позволяет пропускать любую длину волны, меньшую, чем длина волны отсечки, и блокировать любую длину волны, большую, чем длина отсечки.
- Подложка: плавленый кремнезем
- Допуск по размерам: +0/-0,2
- Толщина: 4+/-0,2
- Параллельность: <3‘
- Плоскостность: λ/4
- Качество поверхности: 40-20% без царапин
- Прозрачность отверстия: 90% диаметра
- Пропускание: T≥85%
- Блокировка: T≤1%

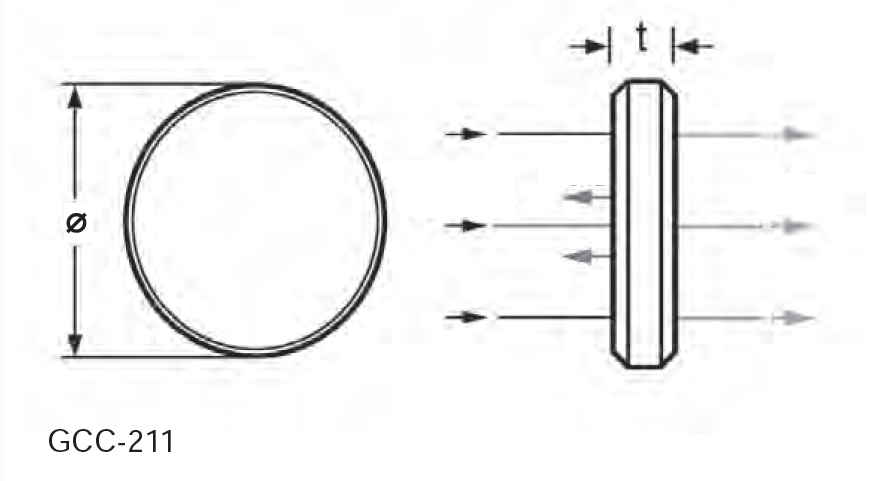

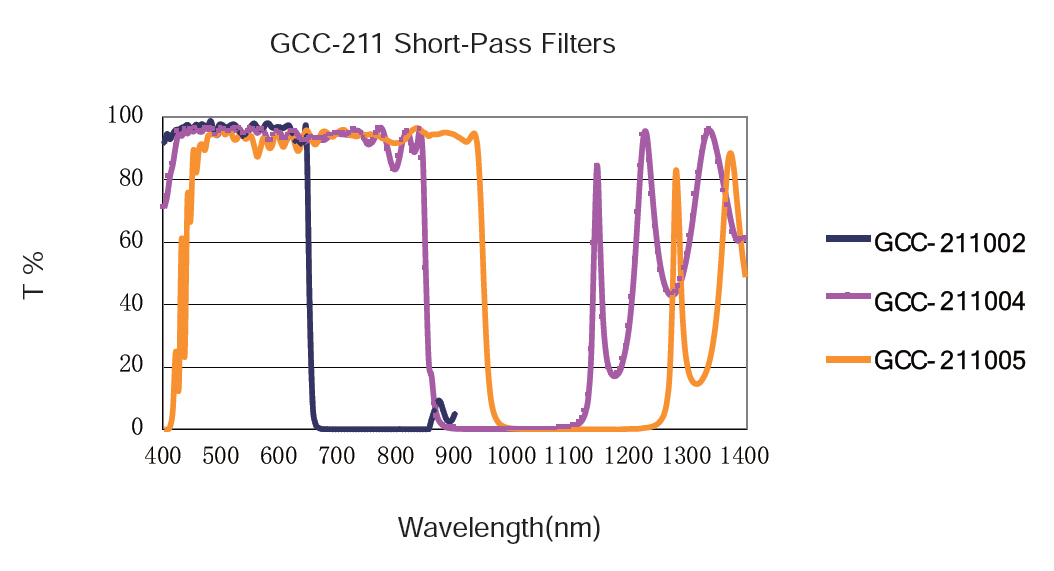

Короткополосные фильтры GCC-211
|
Номер детали |
Диапазон пропускания |
Полоса блокировки |
Длина волны отсечки |
λT =80%-λT =10% |
Диаметр |
|
GCC-211002 |
400-630 нм |
675-850 нм |
650 нм |
9 нм |
ø25.4 |
|
GCC-211004 |
400-820 нм |
910-1110 нм |
850 нм |
17 нм |
ø25.4 |
|
GCC-211005 |
450-910 нм |
1025-1235 нм |
950 нм |
20 нм |
ø25.4 |
