Материалы подложек цветных фильтров по своей природе обладают различными свойствами поглощения и пропускания по всему спектру. Они часто используются в качестве фильтров дальнего и полосового действия. Следует отметить, что границы между проходящими и блокирующими длинами волн менее четкие, чем у большинства фильтров с покрытием, хотя пик пропускания часто значительно выше.
- Материал: цветное стекло
- Допуск по размерам: +0/-0,2 мм
- Толщина: 2+/-0,2 мм
- Параллелизм: <3‘
- Плоскостность: 5 полос
- Качество поверхности: 60-40% без царапин
- Прозрачность отверстия: >90% диаметра
- Пропускание: T>85%
- Блокировка: T<1%
- Однородность: 95%

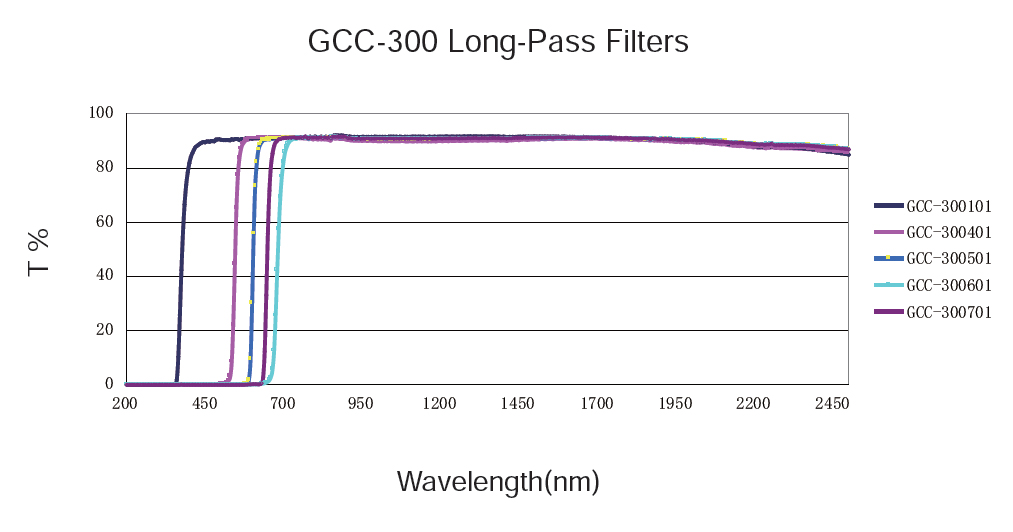

Фильтры дальнего действия GCC-300
|
Номер детали |
Диапазон пропускания |
Полоса блокировки |
Длина волны отсечки |
λT=80%-T=10% |
Диаметр |
|
GCC-300101 |
500-2500 нм |
200-360 нм |
380 нм |
33 нм |
ø25.4 |
|
GCC-300201 |
560-2500 нм |
200-430 нм |
450 нм |
33 нм |
ø25.4 |
|
GCC-300301 |
600-2500 нм |
200-490 нм |
510 нм |
33 нм |
ø25.4 |
|
GCC-300401 |
650-2500 нм |
200-530 нм |
550 нм |
33 нм |
ø25.4 |
|
GCC-300501 |
680-2500 нм |
200-580 нм |
600 нм |
33 нм |
ø25.4 |
|
GСC-300601 |
720-2500 нм |
200-630 нм |
650 нм |
33 нм |
ø25.4 |
|
GСC-300701 |
800-2500 нм |
200-665 нм |
685 нм |
33 нм |
ø25.4 |
