ИК-фильтры нейтральной плотности

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные оптические окна.

Оптические окна часто оптически прозрачны и используются для герметизации, разделения и защиты внутренних компонентов от внешней среды. Оптические и механические свойства — это два фактора, которые следует учитывать при выборе материалов подложки. Антиотражающее покрытие часто используется для улучшения характеристик передачи. Инфракрасные или ИК-окна широко используются в FTIR-спектроскопии, медицине, инспекции и безопасности промышленного электрооборудования, в военной обороне.

Photonics Cloud предлагает инфракрасные окна, работающие от 0,75 мкм до 20 мкм, различные материалы подложки готовы на ваш выбор: германий (Ge), кремний (Si), селенид цинка (ZnSe), сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS) и т. д., а также варианты просветляющего(AR) покрытия: широкополосное просветляющее покрытие (BBAR), длинноволновое антибликовое покрытие и твердое алмазоподобное углеродное покрытие (DLC) для применения в суровых условиях. Предлагаются как готовые, так и изготовленные на заказ инфракрасные окна.

ИК-фильтры нейтральной плотности.

• Фильтры IR ND отражательного типа
• Подложки из германия (Ge) и покрытие из металлического сплава
• Широкий спектр длин волн от 2,2 мкм до 15 мкм
• Пользовательская оптическая плотность (OD)
• Необязательный диапазон пользовательских диаметров

Инфракрасные фильтры нейтральной плотности с металлическим покрытием (фильтры IR ND) получают свою оптическую плотность от покрытия металлического сплава на подложке, определяемой интересующей областью длин волн. В отличие от полностью диэлектрического или абсорбционного фильтра, нейтральный фильтр металлического типа использует комбинацию поглощения и отражения для уменьшения интенсивности света.

Инфракрасные фильтры нейтральной плотности предназначены для ослабления излучения в широком спектральном диапазоне. Эти фильтры покрыты германиевыми подложками. Покрытие ND оптимизировано для 2,2 микрон и может использоваться до 15 микрон.

Характеристики:

Техническая визуализация: (Кривые)

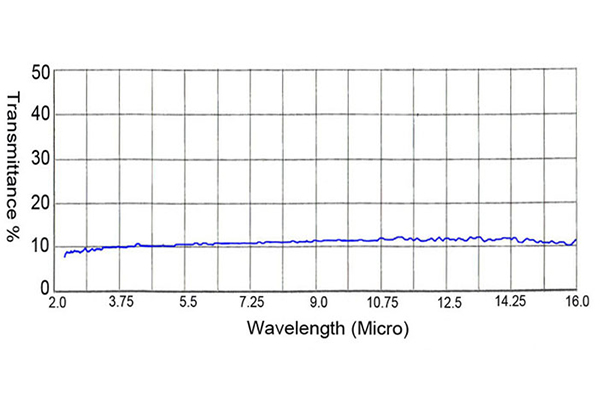

1. Пропускание ИК-нейтральных фильтров (германий, T=10%, покрытие BBAR на задней поверхности S2)

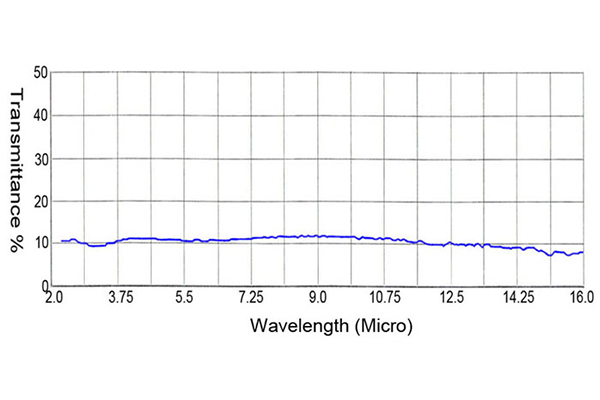

2. Пропускание ИК-нейтральных фильтров (германий, T=10%, без покрытия BBAR на задней поверхности S2)
